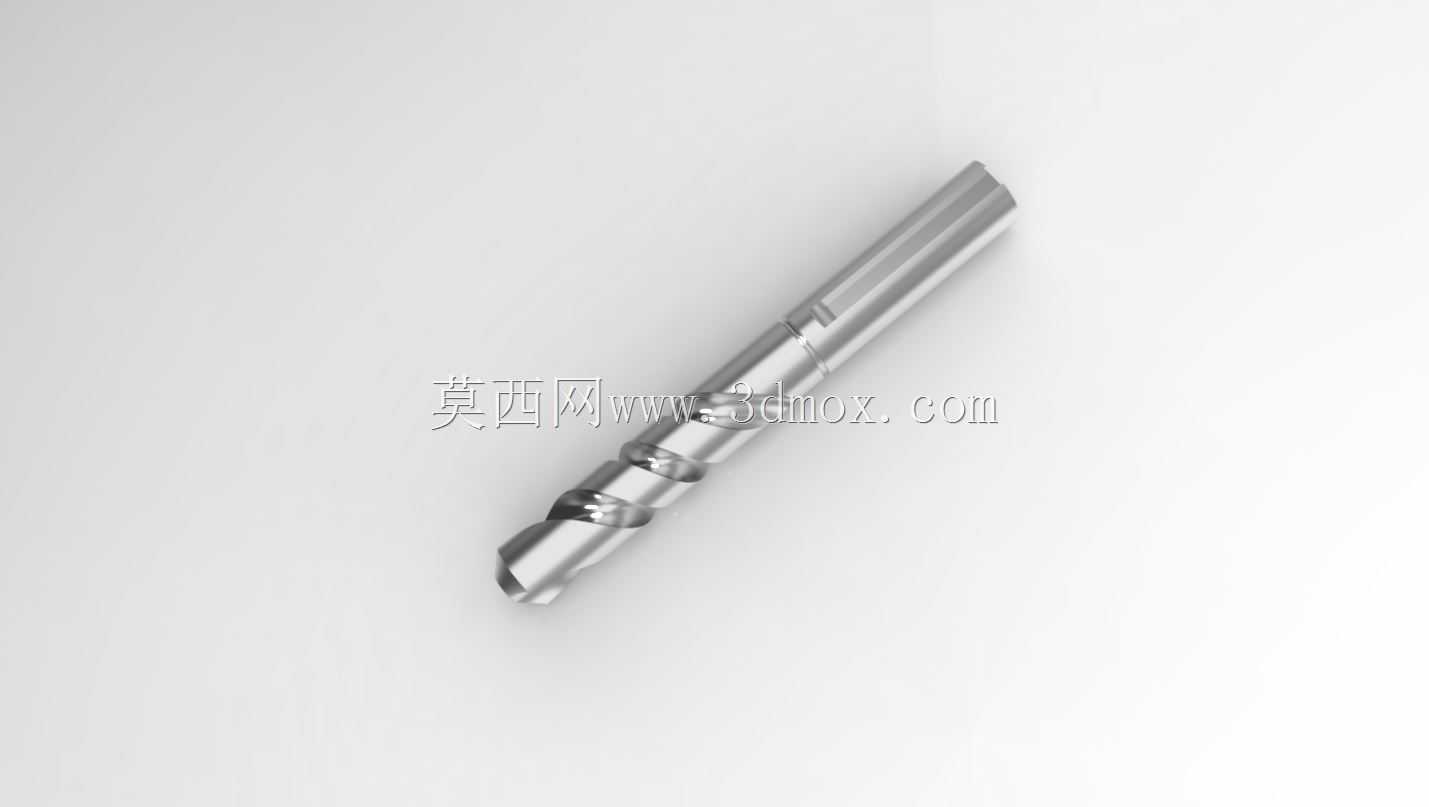

金属切削直柄麻花钻头结构设计

　　这款直柄切削钻头的结构设计，核心围绕常规金属切削场景下的钻孔作业需求展开，日常覆盖普通碳钢、有色金属件的钻孔加工工序，在普通台钻、手持电钻、小型数控铣床上都能适配使用，是机械加工、设备维修、五金装配环节里最常用的孔加工刀具之一。从实际使用的角度出发，这款钻头的柄部采用标准直柄结构，夹持直径公差控制在h6精度区间，能适配市面上绝大多数三爪钻夹头的夹持范围，不需要额外配置过渡套就能完成装夹，装夹时的夹持深度建议不小于柄部直径的1.5倍，能避免高速旋转时出现打滑、摆偏的问题，有效保障钻孔的同轴度。切削部分的设计参考了标准麻花钻的几何角度，顶角设置在118度，这个角度是针对普通钢材切削的最优角度，既能保证切削刃的切入性能，

　　又不会因为顶角过小导致钻头轴向受力过大、加快刃口磨损；两个主切削刃做了对称修磨，刃口的径向跳动控制在0.02mm以内，钻孔时不会出现单刃切削的情况，能有效降低钻孔时的轴向阻力，减少孔壁的振纹。排屑槽采用螺旋槽结构，螺旋角设置在30度，这个角度的排屑槽既能保证切屑顺利沿着槽道排出孔外，避免切屑堵塞在孔内刮伤已加工孔壁，又能保证钻头芯部有足够的结构强度，不会因为槽深过大导致钻头在高进给量下出现折断的问题；芯厚从切削端向柄部方向做了渐增量设计，增量比例控制在每100mm长度增加1.2mm，既保证了切削端的容屑空间，又提升了柄部的抗扭强度，能承受更大的切削扭矩。刃带部分设计了0.2mm宽的导向棱边，钻孔时棱边和孔壁接触起到导向作用，

　　能有效控制钻孔的直线度，避免钻孔出现偏斜，同时棱边和孔壁的接触面积小，能减少钻头和孔壁的摩擦，降低钻孔时的切削热，延长钻头的使用寿命。横刃部分做了标准修磨处理，修磨后的横刃长度控制在0.1倍直径范围内，大幅降低了钻孔时的轴向抗力，手持钻孔作业时不需要施加过大的进给力就能完成切入，能有效减少钻孔时的定位偏移，提升孔位的定位精度。从安装边界来看，这款钻头的总长度控制在标准直柄钻的长度系列范围内，伸出夹头的有效工作长度能覆盖最大钻孔深度为5倍直径的加工需求，针对常规的薄板、中厚板钻孔都能适用，不需要额外接长杆就能完成大部分常规钻孔作业。在实际加工场景中，这款钻头可以适配不同的切削参数，针对普通低碳钢材料，

　　切削线速度可以控制在25-30m/min，进给量根据孔径大小调整在0.1-0.3mm/r区间，能保证稳定的切削效率和刀具寿命；针对铝合金、铜等有色金属材料，可以适当提高切削线速度到40-50m/min，同时调整进给量避免积屑瘤的产生，保证孔壁的加工光洁度。设计过程中还考虑了钻头的重磨可行性，切削部分的长度预留了足够的重磨余量，每次重磨只需要修磨主切削刃和横刃，不需要改动排屑槽和柄部结构，经过多次重磨后仍然能保持稳定的切削性能，能有效降低刀具的使用成本。整体结构没有多余的复杂设计，所有几何参数都围绕实际钻孔作业的稳定性、排屑顺畅度、刀具耐用度几个核心需求设置，没有为了外观效果增加不必要的结构，完全贴合工业现场的实际使用需求，建模过程中所有曲面和实体特征都严格按照加工工艺逻辑构建，没有出现工艺无法实现的不合理结构，能直接作为刀具设计、加工工艺编制的参考模型使用。
