重型抽拉式滑轨承载结构设计

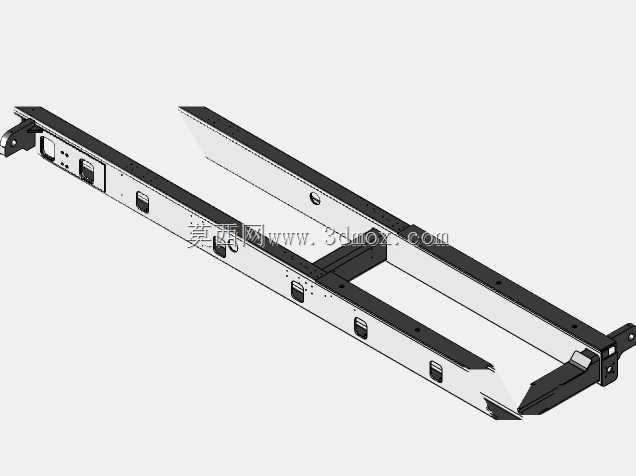

这类抽拉式滑轨结构，常被应用在重型机柜、车载设备舱、工业抽屉、特种车辆储物舱这类需要大行程抽拉、高负载承载的场景中，核心作用是实现搭载部件的平稳抽出与推入，同时在全行程范围内保证结构刚性，避免出现卡滞、下垂、变形等问题。从结构设计来看，该滑轨采用多节嵌套的型材拼接形式，主体采用冷轧钢板冲压成型的型材作为基体，型材截面做了多道折弯加强筋，在不额外增加板材厚度的前提下提升了截面惯性矩，有效降低大负载下的挠度变形。滑轨的滑动副采用钢珠与滚道配合的形式，滚道面做了硬化处理，降低长期往复滑动的磨损量，每一节滑轨的行程末端都设置了限位结构，避免抽拉过程中出现节段脱开的风险，同时在推入到位后设置了锁止卡扣，防止设备运输或者振动工况下滑轨意外滑出。设计过程中首先要明确安装边界，滑轨的外侧安装面需要与舱体的安装立柱贴合，安装孔位按照标准间距排布，适配常见的机柜安装孔距，内侧安装面则用来固定需要抽拉的设备托盘或者储物舱体，安装时需要保证两侧滑轨的平行度公差控制在0.2mm每米行程范围内，避免滑动过程中出现侧向卡滞。外形尺寸方面，该滑轨的闭合长度适配常规深度的工业柜体，完全抽出后行程可达到闭合长度的90%以上，满足设备完全抽出后检修、取放物品的空间需求，单轨额定静负载可达到上百公斤，双侧配对使用时可承载大重量的工业设备或者储物载荷。在细节设计上，滑轨的型材边缘都做了钝化处理，避免安装和使用过程中割伤操作人员，锁止机构采用按压式解锁结构，操作时只需要按压解锁扣就可以实现滑轨的抽拉，推入到位后锁扣会自动卡入锁位，不需要额外操作。滑动副的钢珠保持架采用耐磨尼龙材质，既可以保证钢珠的均匀排布，又能降低滑动过程中的噪音，在滑轨的节段之间还设置了防尘挡片，减少环境中的粉尘、碎屑进入滚道，延长滑轨的使用寿命。这类结构在设计时还需要考虑不同工况下的适配性，比如在车载场景下需要额外增加抗振动的锁紧结构，在户外使用场景下需要对表面做镀锌或者喷塑处理，提升防锈耐腐蚀能力，在洁净车间使用场景下则需要选用低发尘量的润滑脂，避免对车间环境造成污染。从建模角度来看，该结构的建模需要重点关注每一节型材的配合间隙，既要保证滑动顺畅，又要避免间隙过大导致的晃动，滚道的曲面需要与钢珠直径做匹配，保证钢珠与滚道的接触角处于合理范围，均匀承载径向和侧向的载荷，安装孔的位置需要与通用安装标准对齐，方便用户直接选型替换，不需要额外重新打孔加工。
