带防滑波浪纹理便携饮用塑料瓶结构设计

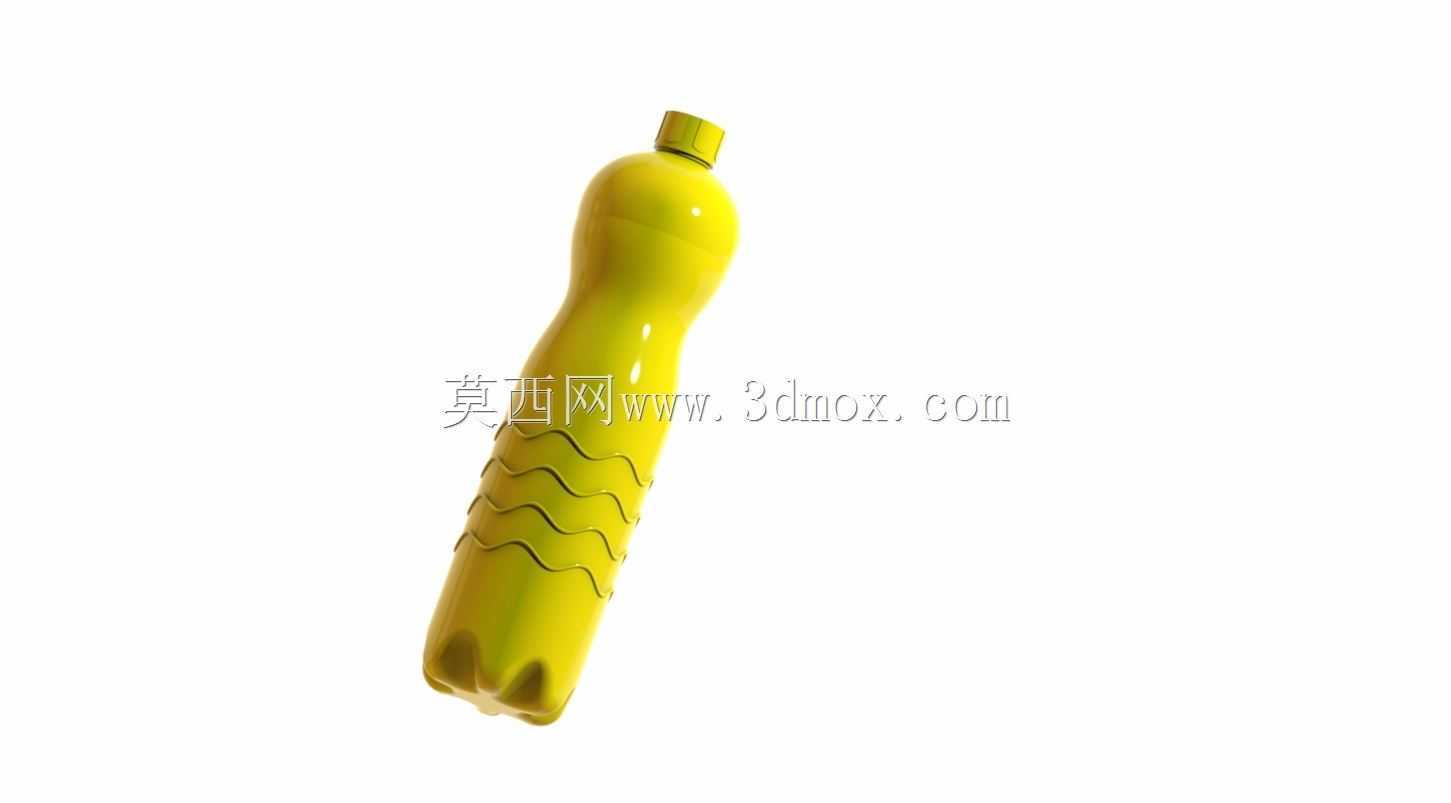

　　日常快消品包装领域里，手持饮用容器的结构合理性直接影响终端用户的使用体验，这款塑料瓶的曲面设计全程围绕手持握持、内容物存储、运输堆叠三个核心场景展开，没有多余的装饰性结构，每一处曲面起伏都对应实际使用中的受力需求。瓶身主体采用回转体基础构型，在握持区域做了内凹的波浪形防滑纹路，这些纹路不是简单的外观装饰，每一道波浪的起伏高度控制在1.2mm，既不会因为凸起过高导致运输过程中瓶身之间卡滞，也不会因为凹陷过浅导致湿手握持时打滑，纹路的走向顺着人手握持时的手指自然弯曲弧度排布，单手握持时四指刚好能嵌入波浪纹路的凹陷处，即使瓶身表面凝结冷凝水，也能提供足够的摩擦阻力避免滑落。瓶底采用五瓣式内凹支撑结构，

　　这种结构相比平底设计能提升瓶身垂直方向的承压能力，满瓶状态下堆叠六层时，瓶底的应力集中点会均匀分散到五个支撑凸瓣上，不会出现底部鼓胀变形导致的站立不稳问题，内凹的深度经过反复调整，刚好能容纳上方堆叠瓶的瓶盖部分，堆叠运输时不会出现横向滑移。瓶口采用标准的螺纹接口设计，螺纹的螺距、牙型高度匹配市面上通用的瓶盖密封结构，不需要开模定制专属瓶盖，能直接复用现有供应链的标准瓶盖配件，降低量产时的配件采购成本，瓶口的过渡圆角做了加厚处理，灌装时的冲击力不会导致瓶口开裂，旋盖时的扭矩传递也更均匀，不会出现滑牙问题。瓶肩部分做了平滑的大弧度过渡，没有尖锐的折角，一方面是吹塑成型时塑料熔体的流动更顺畅，不会出现局部壁厚不均的问题，

　　另一方面倾倒内容物时，液体能顺着瓶肩的弧度平稳流出，不会因为截面突变导致液体喷溅。整个瓶身的壁厚从瓶口到瓶底做了梯度变化，瓶口位置壁厚最厚，保证螺纹连接的结构强度，瓶身握持区域壁厚稍薄，兼顾轻量化需求和挤压回弹性，瓶底位置壁厚次之，保证站立支撑的稳定性，整体重量控制在同容量瓶型的较低水平，能有效减少塑料原料的使用量。建模过程中全程采用曲面构建思路，先绘制瓶身的整体轮廓引导线，再通过扫掠、曲面修剪、加厚等操作完成整体结构，防滑波浪纹路通过阵列投影的方式贴合到瓶身曲面上，保证纹路和瓶身主体的曲率完全连续，不会出现曲面褶皱或者壁厚突变的问题，所有的过渡圆角都经过曲率检查，避免吹塑成型时出现应力开裂的隐患。实际测试中，这款瓶型满装跌落测试从1.2米高度自由落体到水泥地面，瓶身不会出现破裂漏液，反复挤压1000次后瓶身能恢复原有形状，不会出现永久变形，完全满足快消品饮用水、饮料的灌装、运输、终端使用全流程的结构需求。
