自行车前拨链器三维结构设计模型

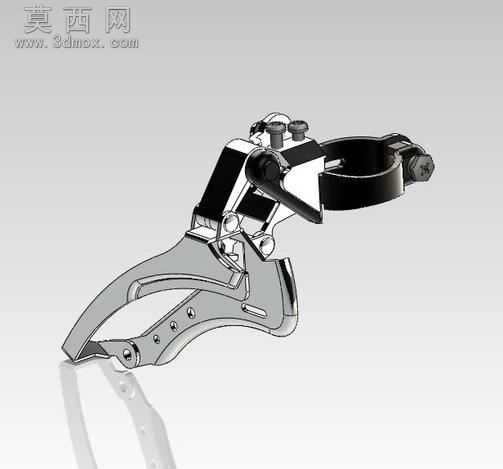

本模型为自行车前拨链器，也就是日常骑行中俗称的前变速器，是自行车变速系统中负责链条在不同齿数牙盘间切换的核心执行部件，建模过程完整还原了实体产品的全部结构细节。建模阶段从拨链器的安装固定基座开始搭建，首先完成夹环结构的特征绘制，还原夹环的开口锁紧结构、螺栓安装位的尺寸细节，保证夹环可以适配标准自行车座管的安装直径，还原真实产品的安装适配逻辑。之后依次搭建四连杆传动结构，对每一段连杆的铰接转轴、限位凸台都做了精准的特征还原，四连杆的铰接间隙按照实际装配公差做了预留，能够直观展示拨链器工作时的平行四边形运动轨迹，这一结构是保证拨链器导板在横向移动过程中始终与牙盘平面保持平行的核心设计，直接决定了变速过程中链条与牙盘的贴合度，避免变速过程中出现掉链、蹭链的问题。模型还完整还原了导板结构，包括内外导板的弧形导向边、链条限位卡槽的轮廓，导板边缘的倒角细节都按照实际产品做了处理，还原导板在拨动链条时的顺滑导向特性；同时对复位弹簧的安装位、张力调节螺栓的螺纹结构、高低位限位螺丝的特征都做了细致建模，完整呈现前拨链器的张力调节、行程限位的功能结构。材质渲染阶段，对主体连杆结构赋予哑光金属钢材材质，还原钢制部件的磨砂金属质感，对夹环的锁紧螺栓、铰接销轴赋予亮面镀铬材质，呈现五金紧固件的金属光泽，对导板的接触边缘做了轻微的磨损质感处理，还原实际使用中的部件接触特性，整体渲染效果清晰区分不同功能部件的材质差异，结构层次分明。整个建模过程遵循自行车零部件的实际设计逻辑，所有结构特征都服务于前拨链器的变速功能，没有冗余的装饰性结构，完整展现了自行车前变速部件的机械设计思路，可用于自行车传动系统的结构学习、变速原理演示，也可作为自行车整车装配建模的配套零部件使用。
