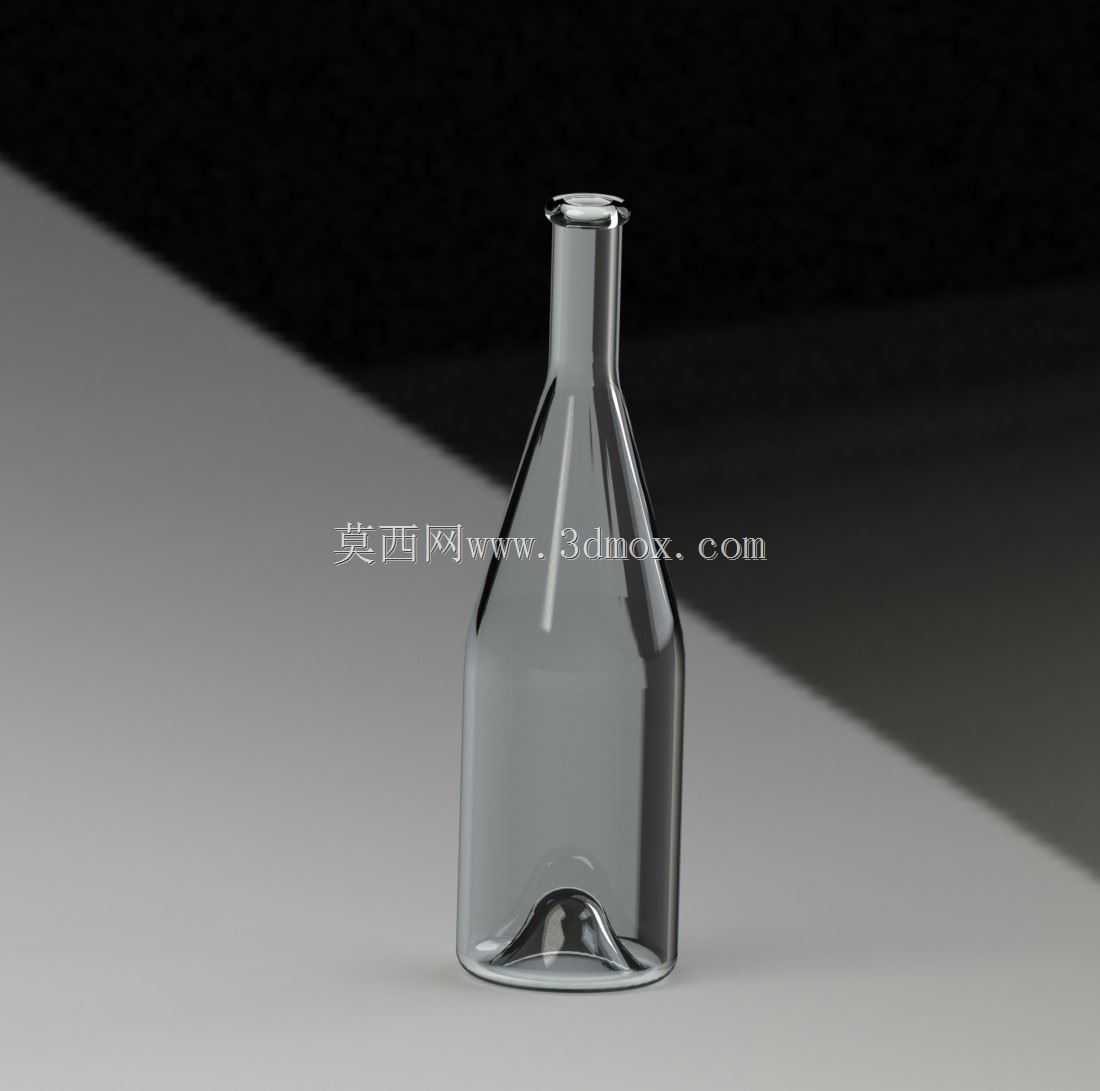

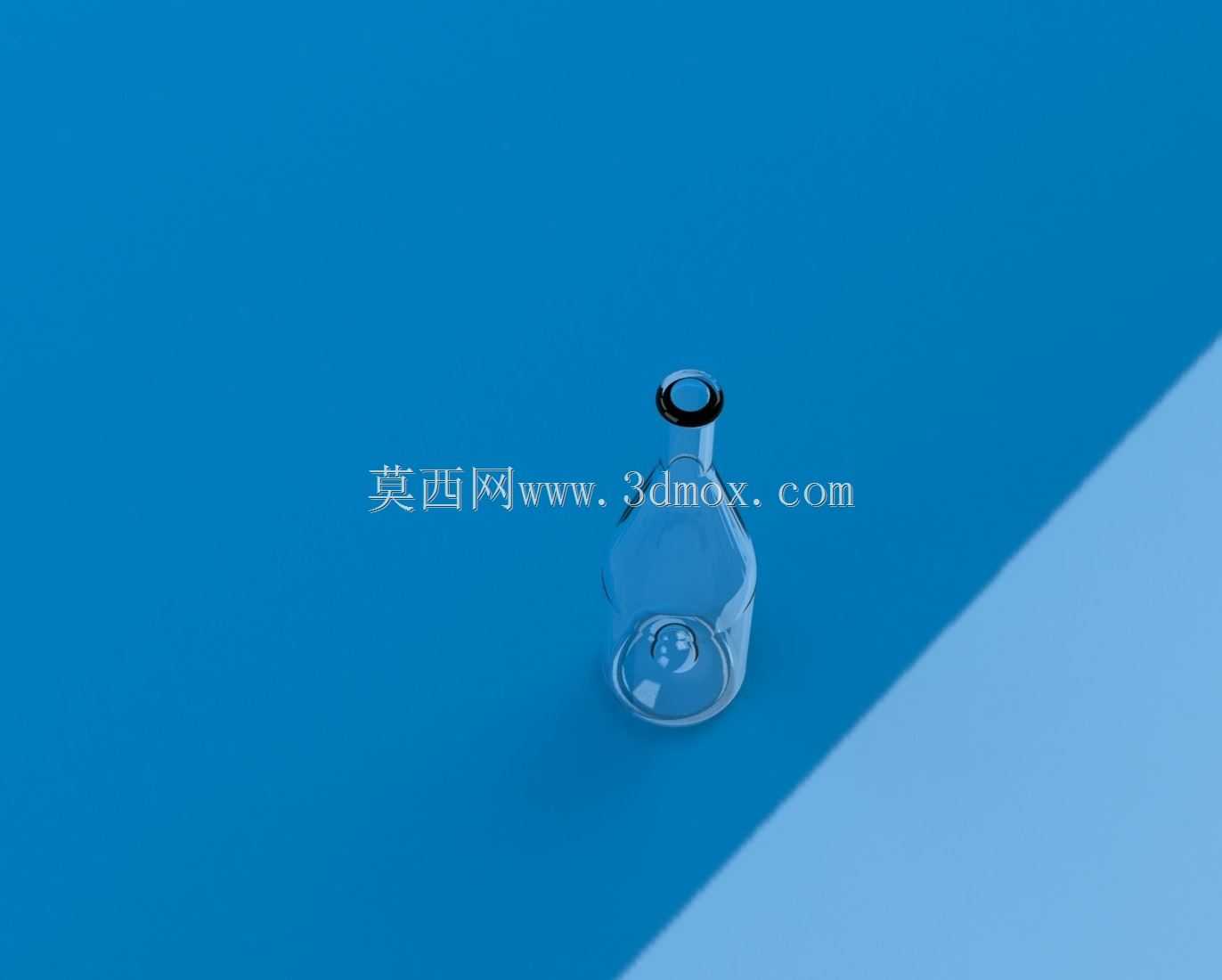

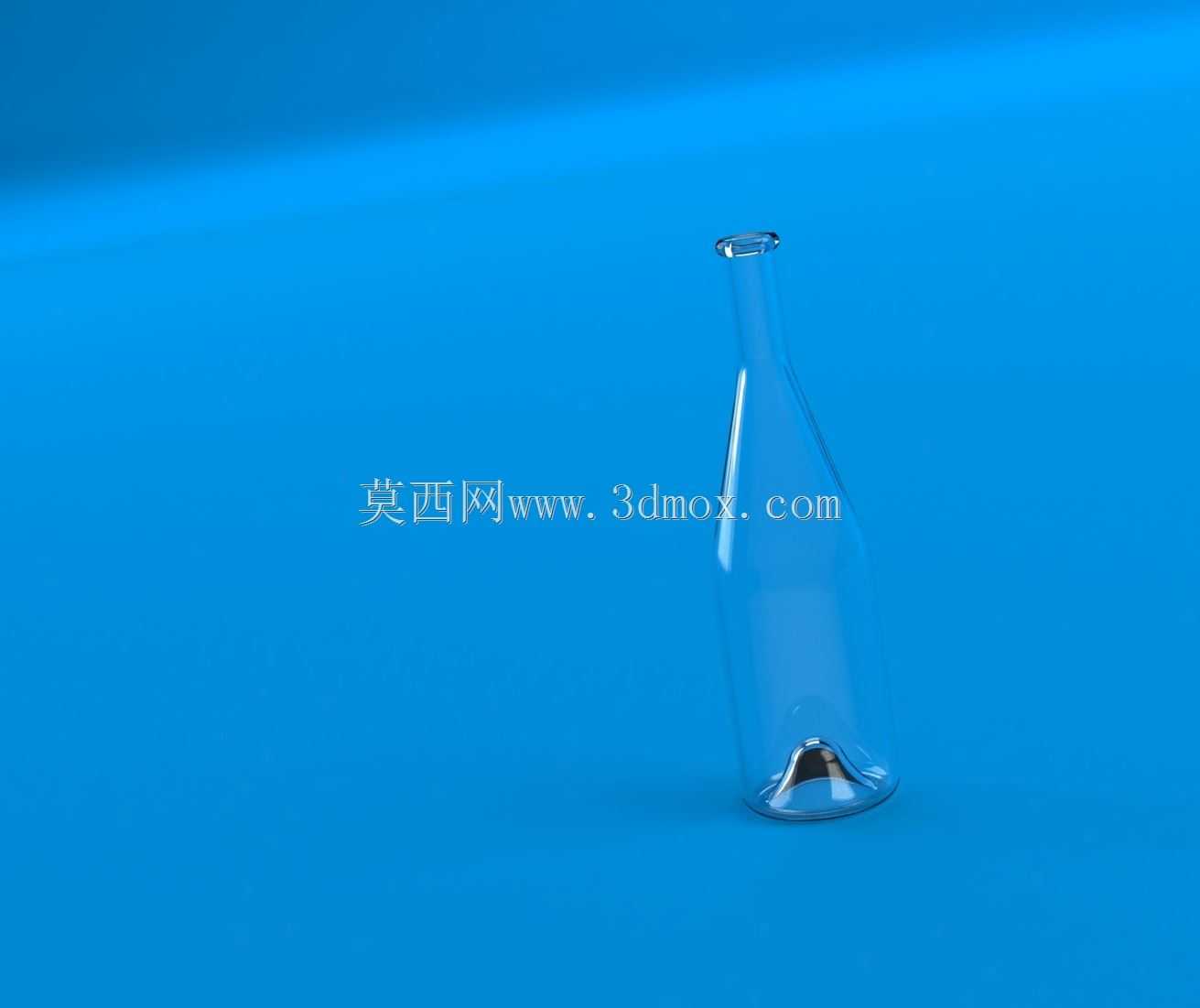

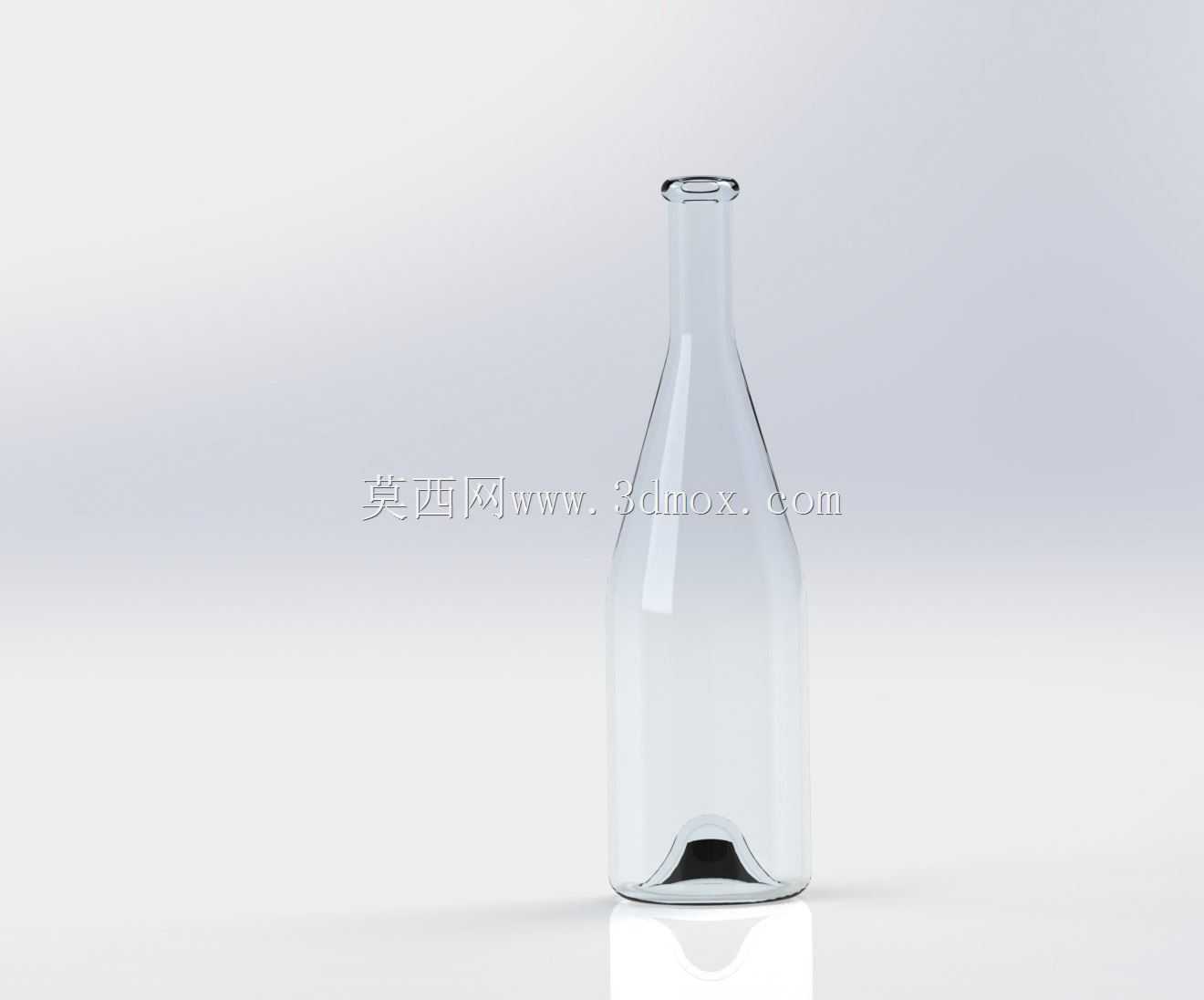

透明窄口玻璃啤酒瓶结构设计

这款窄口玻璃容器的三维结构设计，核心围绕饮品灌装、储运、终端消费全链路的工程需求展开，在结构层面做了多维度的适配优化。从灌装产线的适配性来看，瓶身整体采用回转体构型，无外凸的异形结构，能够顺畅适配现有洗瓶、灌装、压盖、贴标全工序的输送导轨与卡具，无需对现有量产产线做非标改造，可直接对接主流啤酒灌装设备的工位定位基准，瓶身中段的直筒段长度经过反复校核，刚好匹配贴标工位的辊轮包覆行程，保证标签粘贴时无褶皱、无偏移。从储运环节的结构可靠性来看，瓶底做了内凹的球面沉底设计，这一结构并非单纯的造型考量，一方面能够让瓶身直立放置时形成稳定的环形支撑面，即使在输送线存在小幅振动、或者仓储地面存在轻微不平整的情况下，也不会出现晃倒、滑移的问题；另一方面内凹结构能够分散玻璃容器直立放置时的底部应力，避免灌装后内部液体压力、堆叠载荷集中在瓶底边缘导致的玻璃开裂风险，同时在堆码运输时，上层瓶底的内凹结构可以和下层瓶盖的凸起形成微弱的嵌合定位，减少整托货物运输过程中的窜动概率。从消费端的使用体验来看，瓶颈部分做了渐进式的收窄设计，既能够保证压盖后瓶口的密封可靠性，让皇冠盖的咬合齿完全卡入瓶口的锁合环槽，避免运输过程中出现漏液、泄压的问题，同时收窄的瓶颈也适配日常握持倾倒的受力角度，倾倒时液体能够沿着瓶口边缘稳定流出，不会出现断流、洒漏的情况。瓶身的壁厚分布做了差异化设计，瓶身直筒段采用均匀薄壁厚，在保证结构强度的前提下尽可能降低玻璃原料用量，控制整体重量，而瓶口、瓶底这两个易受磕碰的部位做了局部加厚处理，提升抗冲击性能，能够耐受灌装、运输、售卖环节的常规碰撞。整个模型的曲面过渡全部采用连续的圆角衔接，没有尖锐的棱角，既能够减少玻璃生产过程中的应力集中点，降低吹制成型后的残次品率，也能避免使用过程中棱角磕碰导致的玻璃碎裂。在安装与边界适配层面，瓶身的最大外径、整体高度都严格匹配现有啤酒周转箱的格槽尺寸，能够顺畅放入标准塑料周转箱的卡位中，不会出现卡滞、晃动量过大的问题，同时也适配商用冷藏展示柜的层架间距，无需调整陈列空间即可直接上架。
