斜板沉淀池滗水器设备结构三维模型

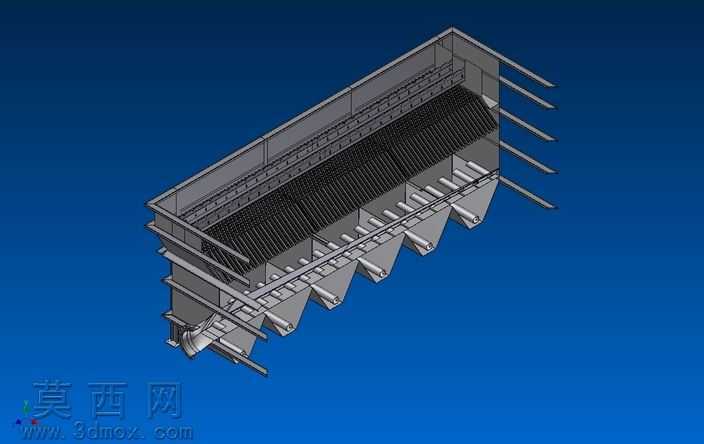

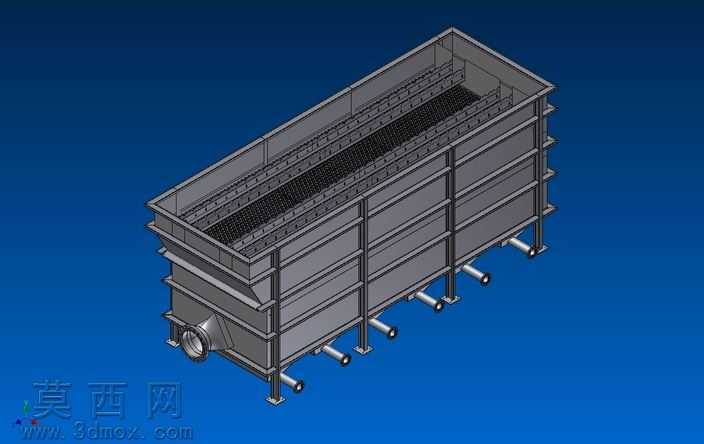

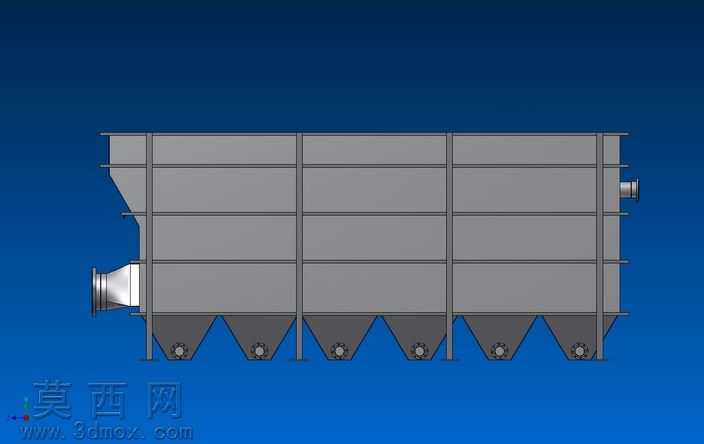

本作品为污水处理工艺环节所用滗水器的三维参数化建模成果，依托主流三维机械设计软件完成全结构1:1比例搭建，建模过程严格遵循水处理设备的设计规范与液压配套安装要求，完整还原了设备的箱体承载结构、斜板沉淀组件、多组平行排水管路、液压驱动执行机构、下部集水斗单元的全部细节特征。建模阶段首先以设备的处理量参数为基准，搭建外部敞口箱体的主体框架，对箱体侧壁的管路穿装孔位、加强筋排布位置做了精准的位置约束，确保所有横向伸出的排水管路保持严格平行的装配关系，完全符合设计说明中管路平行度的硬性要求；随后完成内部斜板沉淀组件的阵列排布，对斜板的安装倾角、相邻板件的间距做了参数化设定，可根据不同处理工况快速调整板组参数，适配不同规模的污水处理场景。模型对下部多组锥形集水斗的过渡曲面做了顺滑处理，避免出现结构死角，同时对液压驱动端的连接法兰、传动杆件做了细节还原，所有部件之间的装配约束均按照实际生产的安装逻辑设置，不存在干涉错位问题。渲染阶段采用工业设备常用的金属哑光材质搭配深蓝色背景，清晰区分箱体碳钢材质、斜板组件高分子材质、管路不锈钢材质的不同视觉质感，通过等轴测视角的剖切展示方式，将设备内部的水流路径、组件排布逻辑直观呈现，让观看者可以快速理解滗水器从上至下的进水、沉淀、集水、排水全流程结构逻辑。设计过程中充分考虑了设备的加工制造可行性，所有板件的焊接位置、管路的连接方式均预留了合理的工艺操作空间，标注出不可焊接的板面区域，避免加工阶段出现工艺错误，整体模型结构完整、细节详实，可直接用于水处理项目的方案展示、结构校核、工艺优化参考，也可作为污水处理设备教学的三维演示素材，帮助从业者快速理解滗水器的工作原理与结构组成。
