石油焦热代用主燃烧器工业设备结构

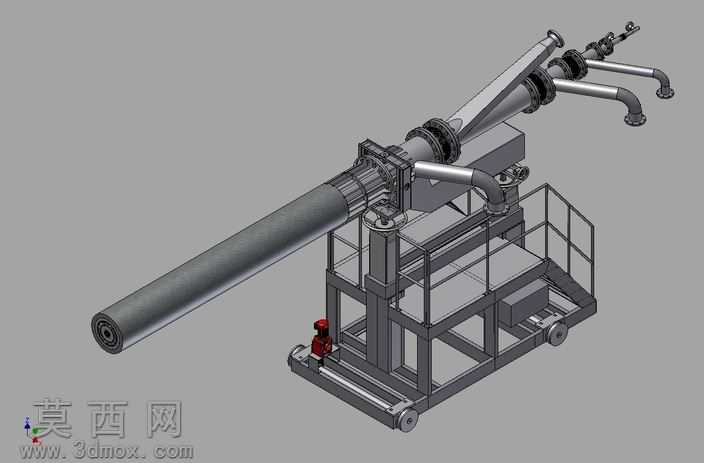

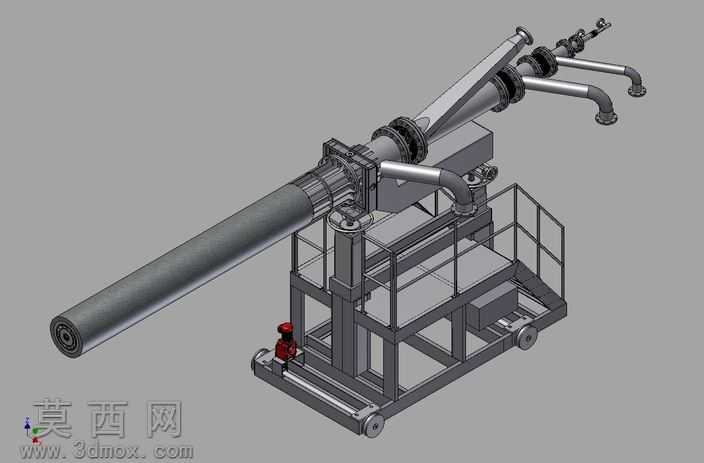

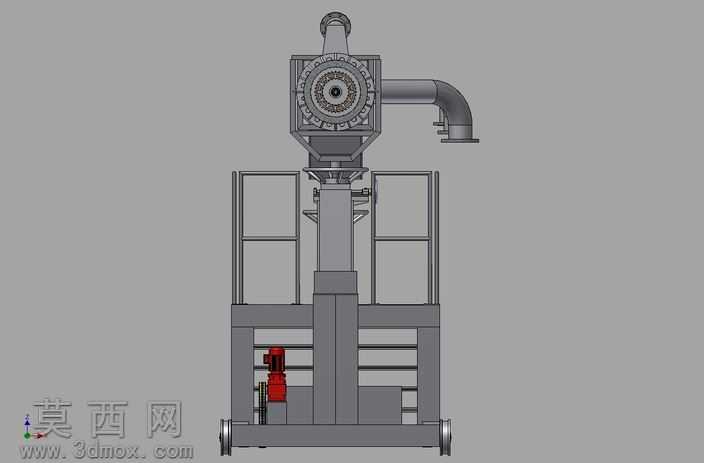

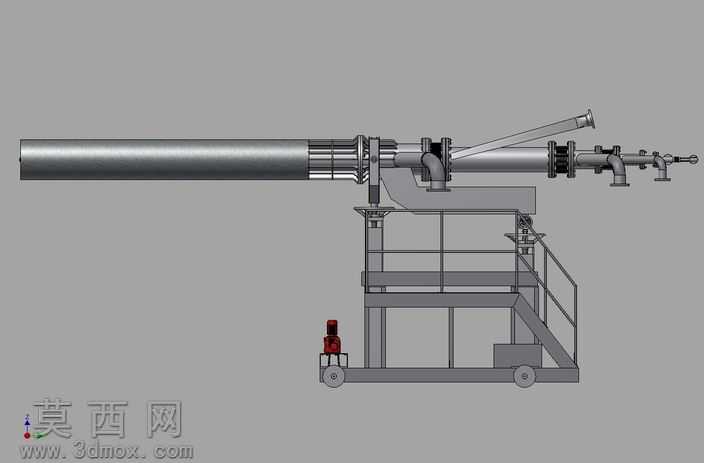

本模型为石油焦与热代用燃料适配的主燃烧器三维结构，建模过程中严格遵循工业热工设备的实际设计逻辑，先完成核心燃烧筒体的参数化建模，精准还原长筒形燃烧腔的壁厚、端部喷口的收敛角度，确保燃料喷出与混合的流道结构完全匹配1200吨/日的熟料生产工况需求。建模时对多组进料管路做了独立结构拆分，分别对应石油焦、7A热代燃料、助燃空气的输送路径，每段管路的法兰连接结构、弯折角度、端部接口形式都按照工业管道标准做了细节还原，法兰盘的螺栓孔位、密封面结构都做了精细化建模，可直接用于装配干涉校验。设备的移动承载机架采用型钢框架结构建模，还原了底部带刹车的脚轮组件、侧边的驱动推移结构、上层的操作防护栏杆，机架的升降调节机构做了运动副预留，可模拟燃烧器插入炉体的进给动作，液压升降立柱的缸体、导向套、锁紧结构都做了分层建模，清晰展示高度调节的机械原理。材质渲染阶段，燃烧筒体采用耐高温合金钢材质，调整金属粗糙度参数模拟高温工况下的氧化哑光质感，输送管路做了防锈漆面与金属裸面的区分，机架部分采用工业灰漆面材质，操作平台的防滑踏板、防护栏的圆管结构都赋予了对应的金属材质属性，红色的液压动力单元做了醒目的色彩区分，便于快速识别部件功能。设计思路上围绕1700℃高温燃烧的使用需求，在燃烧筒体外层预留了冷却风夹层的结构空间，多管路的布局采用斜向汇聚的排布方式，既保证燃料与助燃风在喷口处充分预混，又避免管路干涉影响设备移动，整体结构完全匹配混凝土衬砌窑炉的使用场景，可直接用于热工设备的方案展示、结构教学与装配模拟。
