工业Clinquar主燃烧器结构三维设计

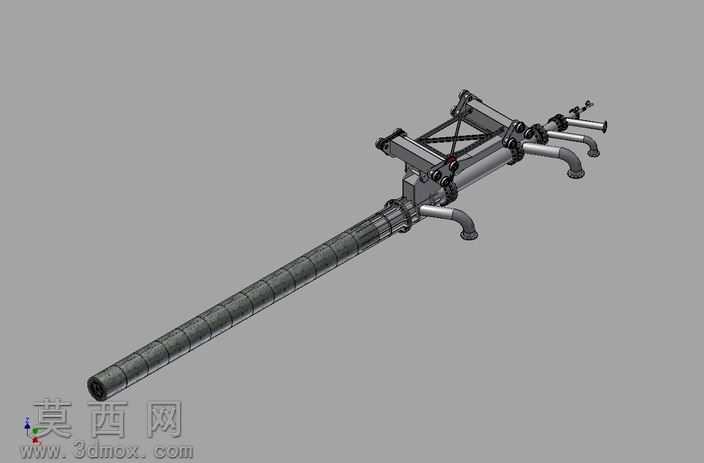

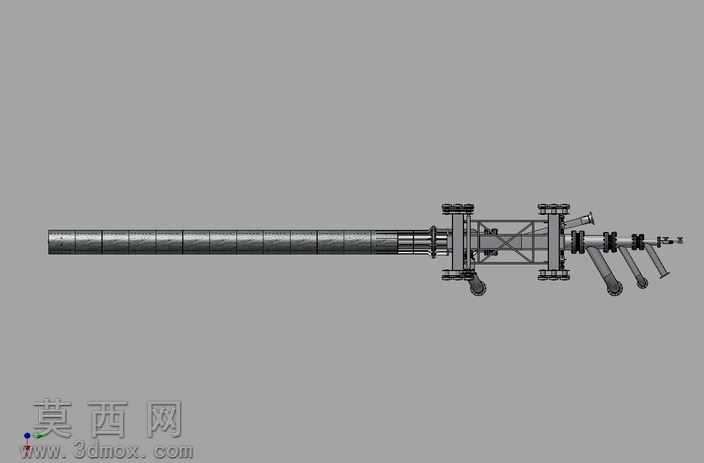

本模型为工业生产用主燃烧器的完整三维结构设计，建模过程严格遵循工业燃烧设备的实际设计规范，首先通过基准轴与基准面搭建整体装配定位框架，将长条形燃烧喷管主体作为核心装配基准，沿轴向依次排布分段式喷孔结构、燃料混合腔段、介质接入阀体组、末端调节执行机构，各部件间通过同轴配合、法兰贴合约束、紧固件定位完成整体装配，保证各段管路的同轴度误差控制在工业设计允许范围内。材质渲染阶段针对不同部件做了区分处理：长喷管主体采用耐热合金钢材质，赋予哑光深灰金属质感，表面添加细微的高温氧化纹理与均匀排布的喷孔细节，还原工业燃烧器长期高温作业的真实质感；阀体、接头类部件采用铸钢材质，添加轻微的铸造肌理与安装定位标记；顶部调节连杆机构采用光亮金属材质，区分出铰接转轴、操作手柄、联动摆臂的不同材质表现，铰接位置预留合理的运动间隙，还原机构的可动属性。结构设计上充分考虑燃烧器的实际功能需求：长喷管段沿轴向均匀布置多组喷射孔，保证燃料与助燃介质的均匀混合输出；中部混合腔设置多组介质接入接口，分别对应燃料、助燃空气、冷却介质的管路连接，接口处保留法兰安装面与密封槽结构；顶部的联动调节机构通过多组铰接连杆与喷管内部的调节阀芯连接，可实现喷射流量、火焰形态的同步调节，各铰接点均设置销轴与限位结构，保证调节动作的顺畅与定位可靠。整体建模过程对安装配合细节做了完整还原，包括法兰连接的螺栓孔位、管路对接的密封台阶、调节机构的行程限位结构，所有部件均按实际加工比例建模，无结构干涉问题，可直接用于工业燃烧设备的结构展示、安装模拟、原理演示场景，完整还原了石油焦燃料燃烧器的结构特征与功能布局。
