车间剪叉式手动液压升降作业台结构

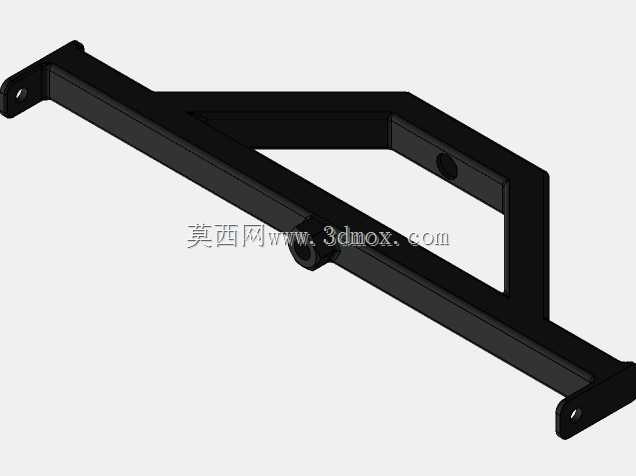

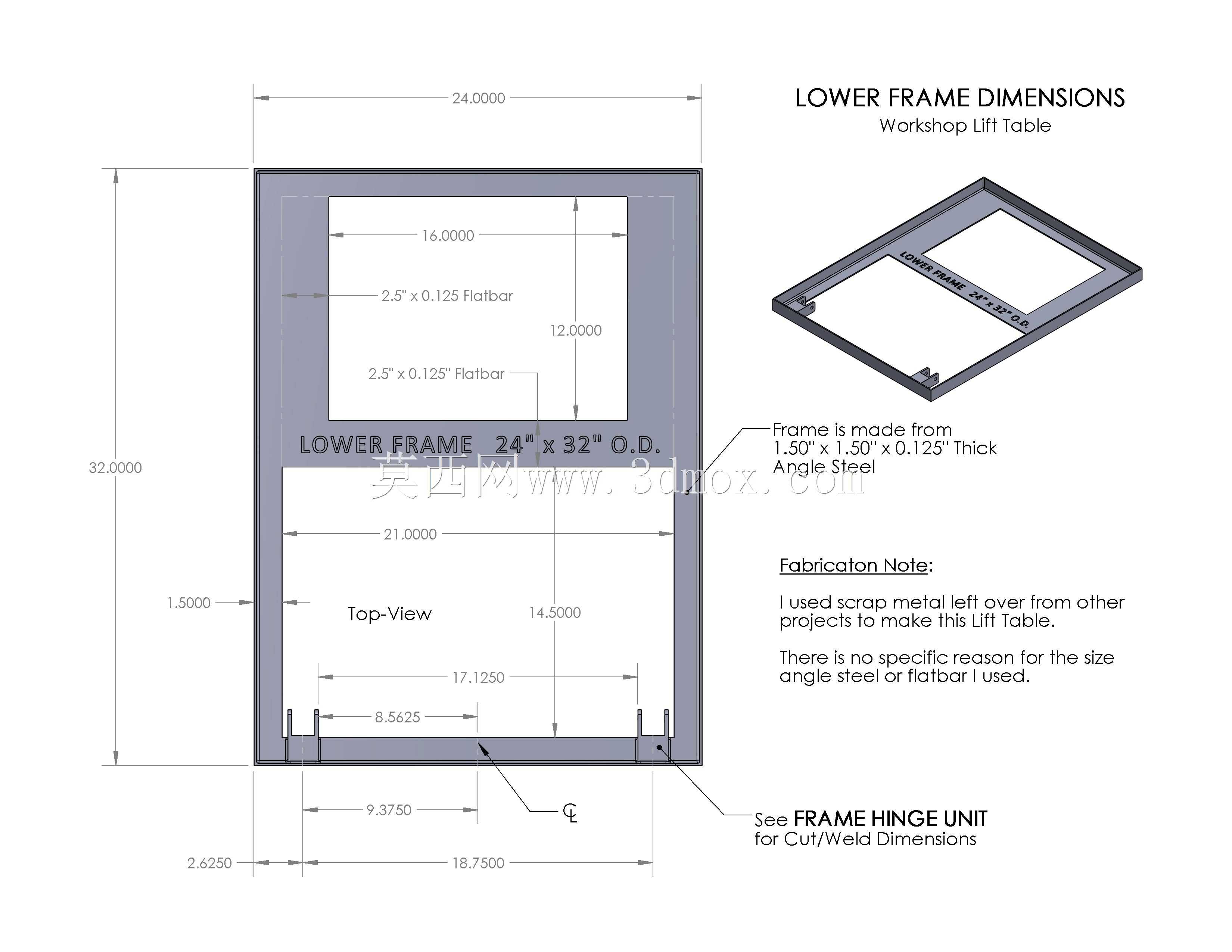

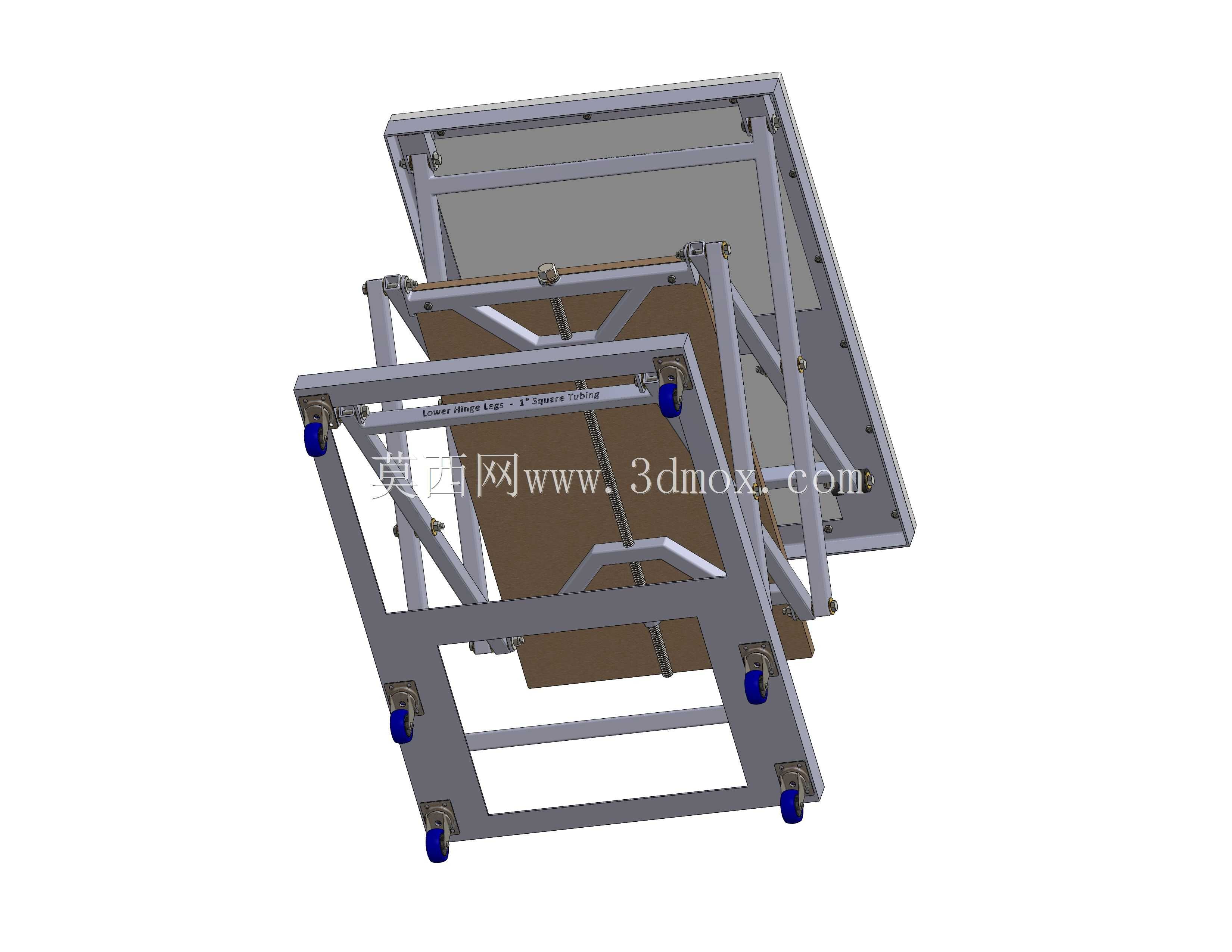

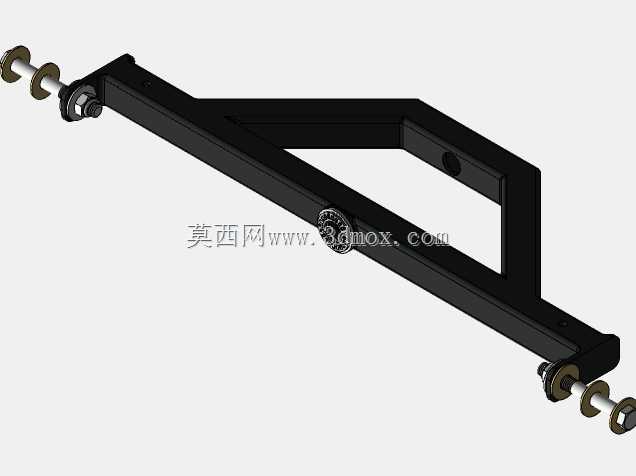

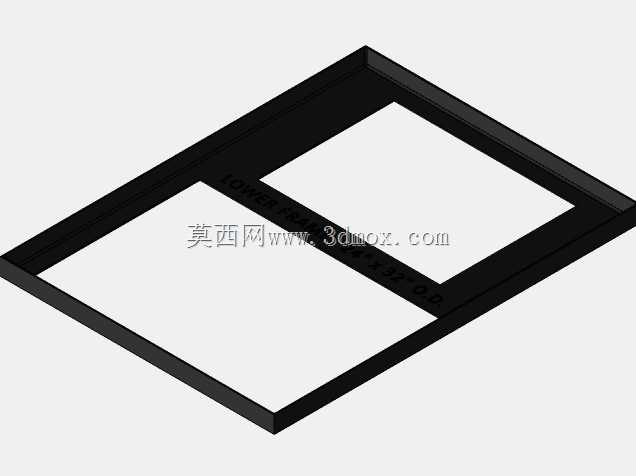

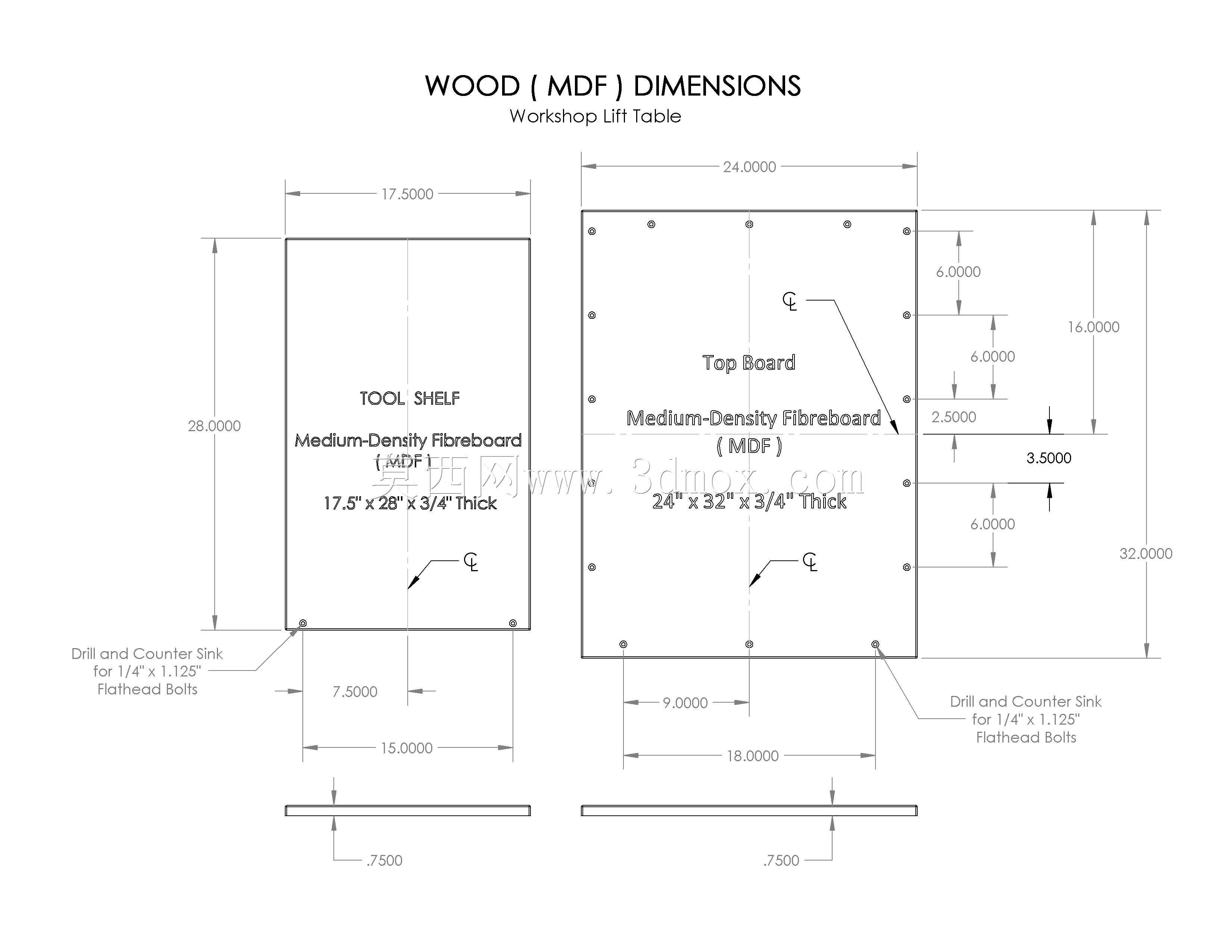

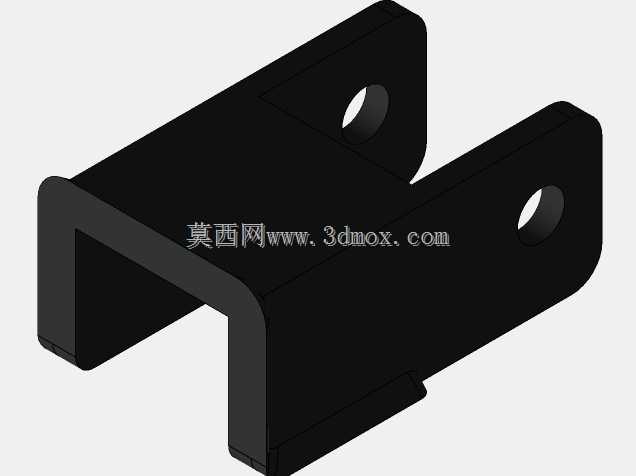

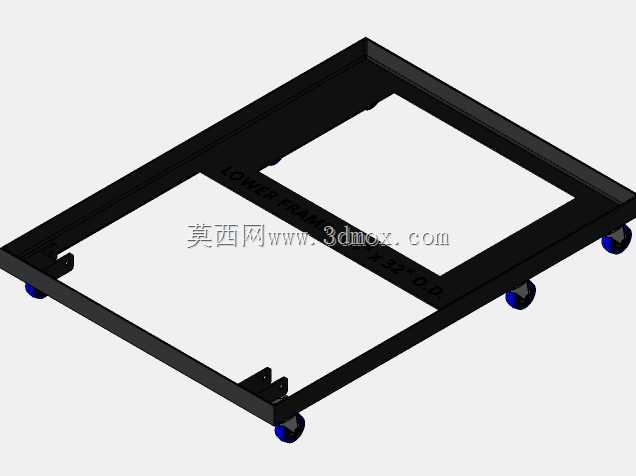

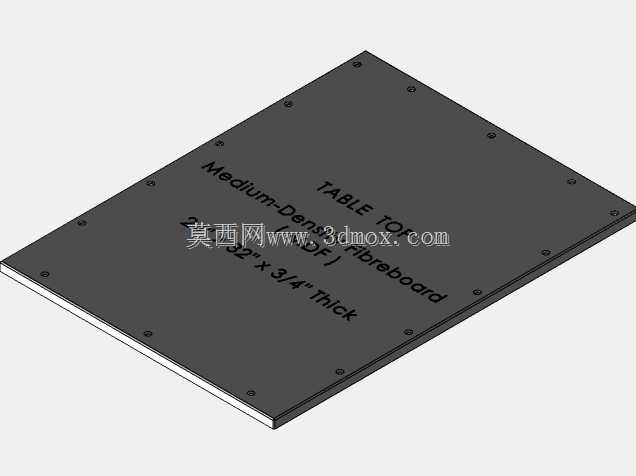

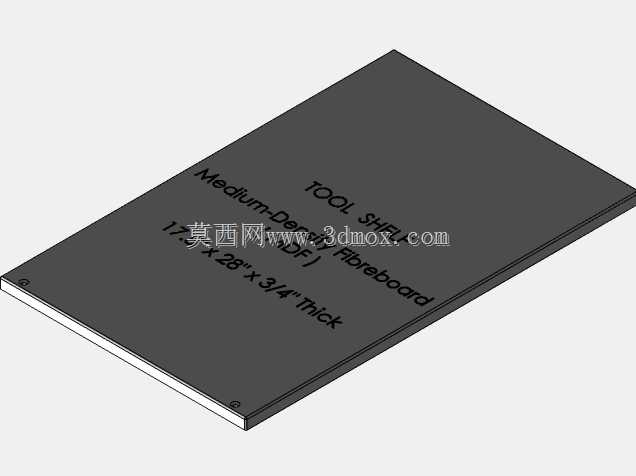

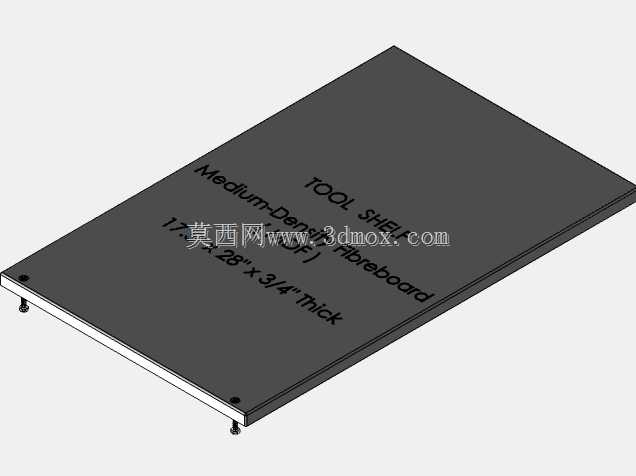

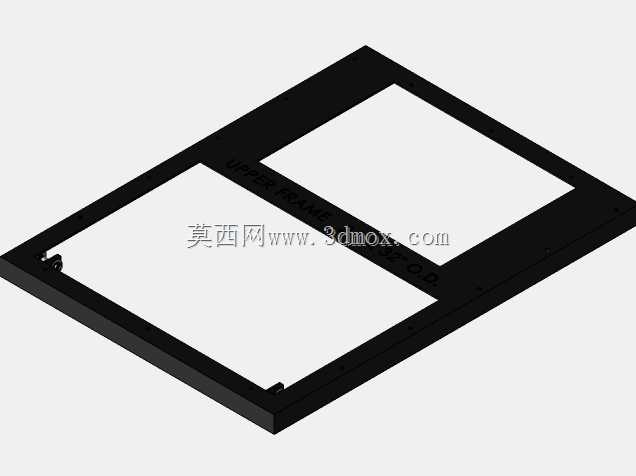

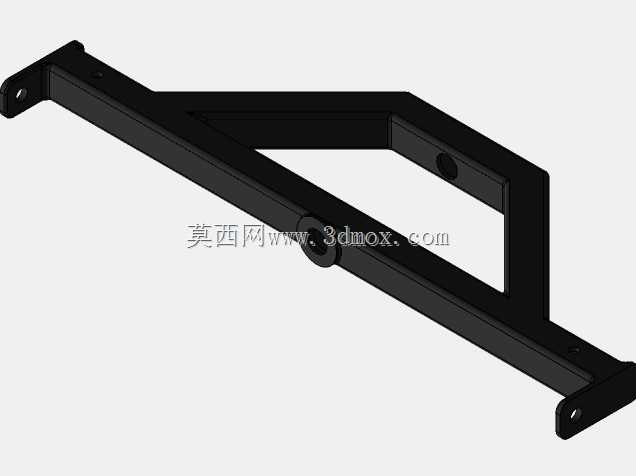

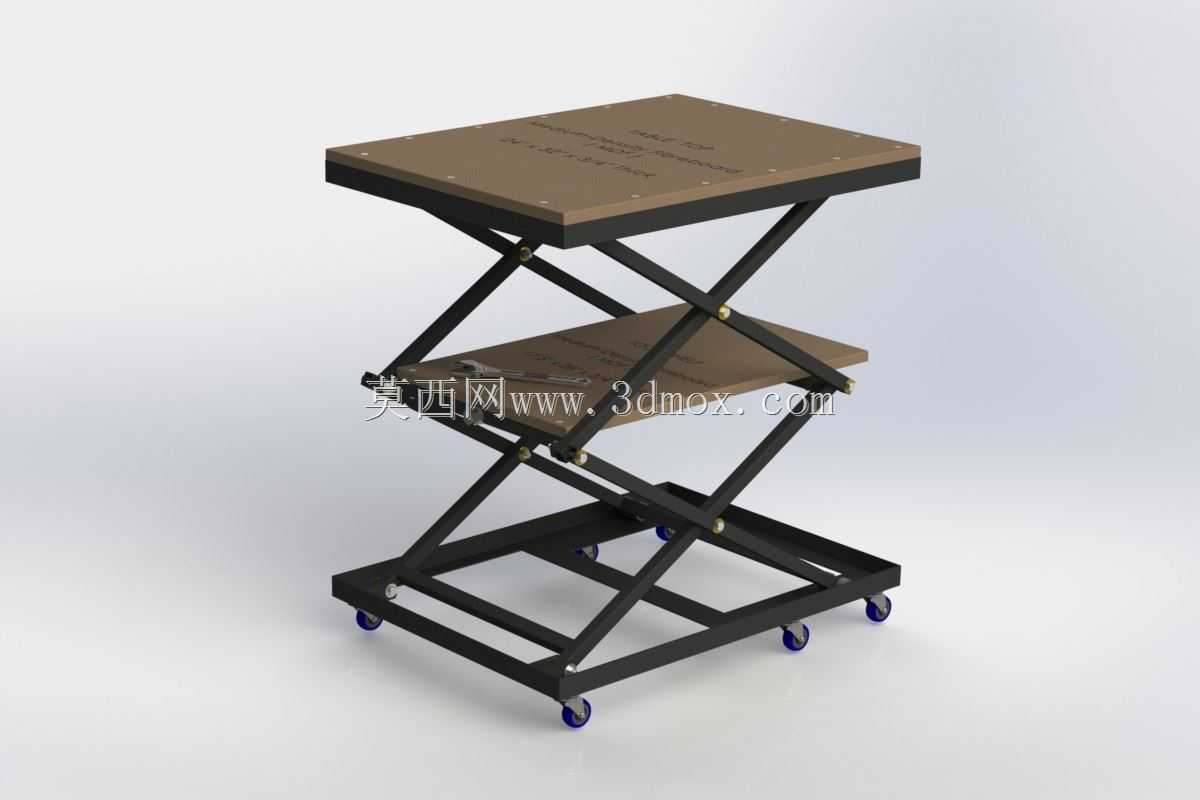

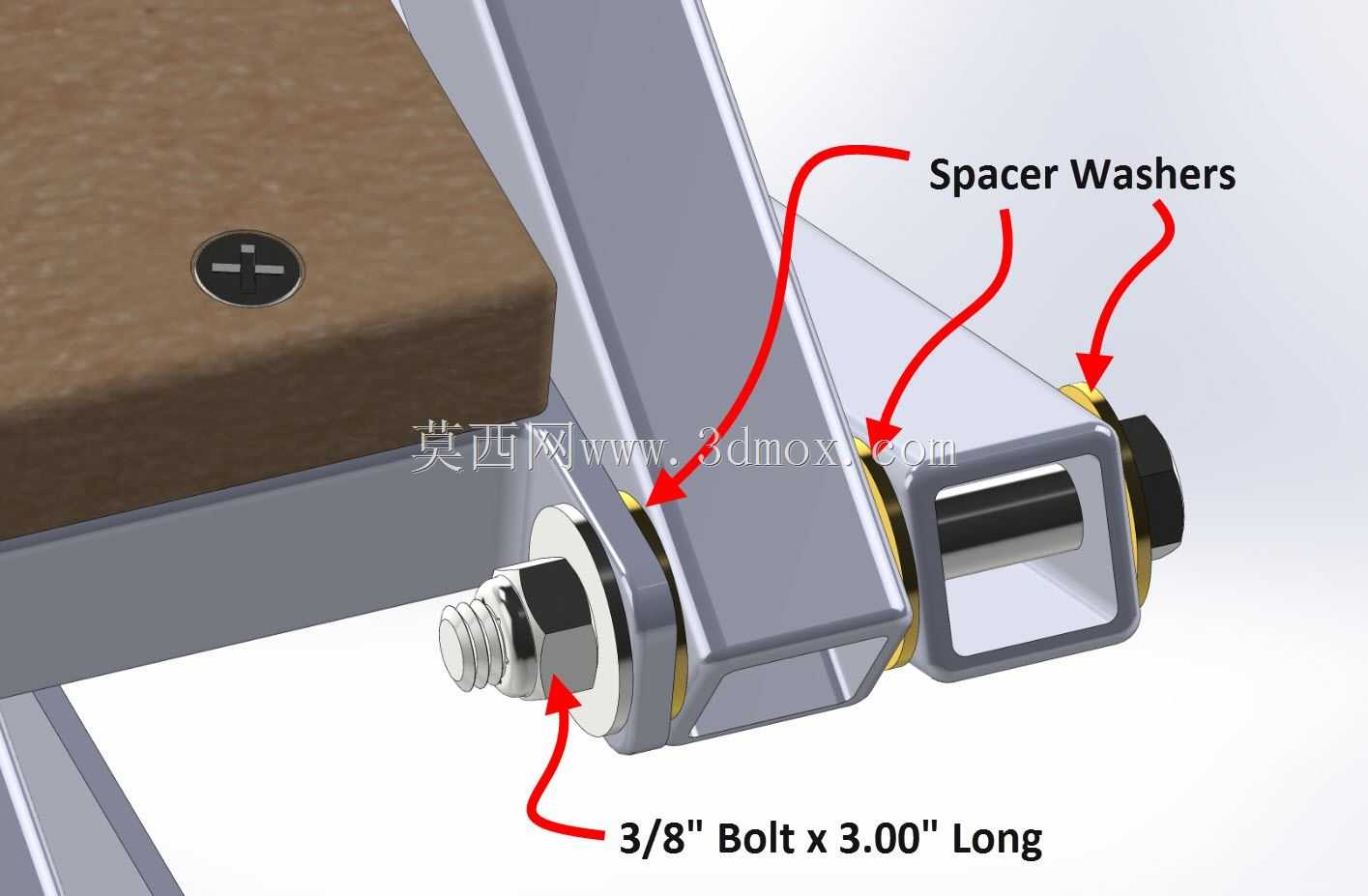

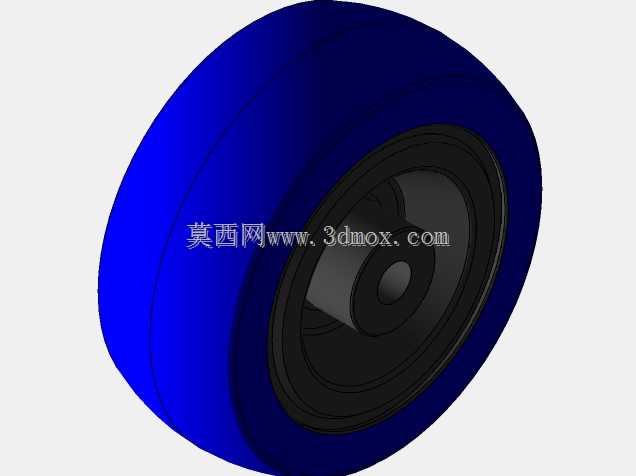

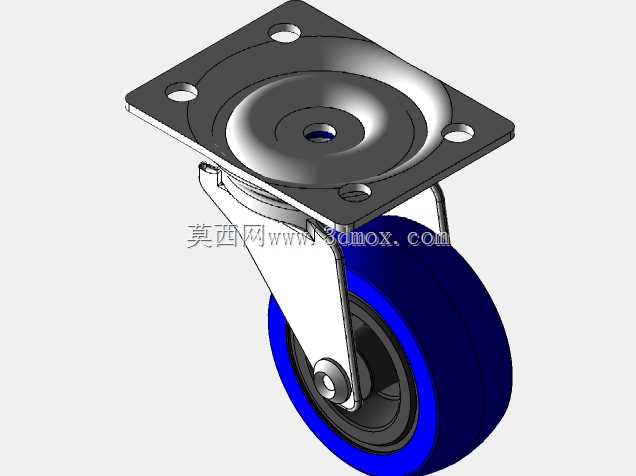

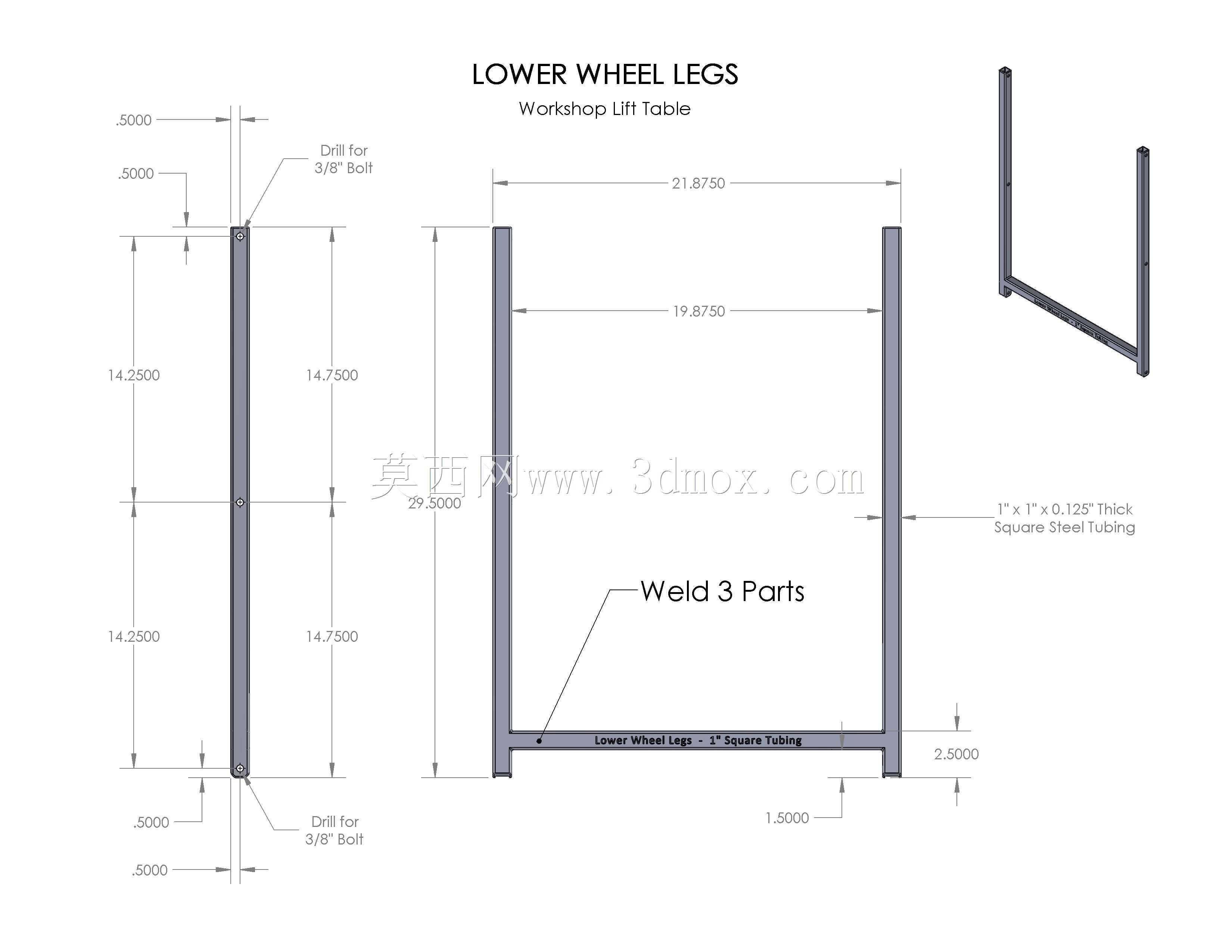

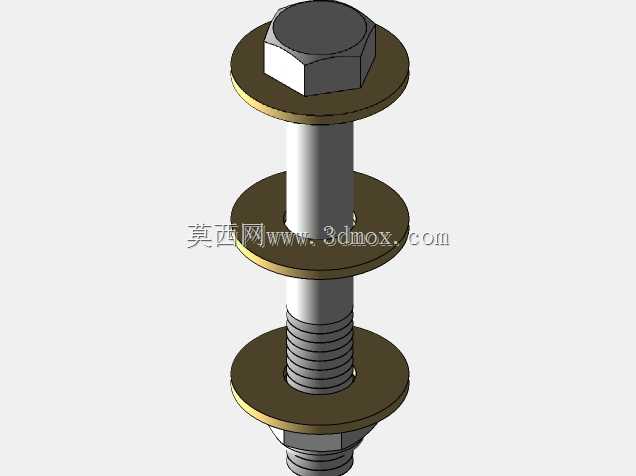

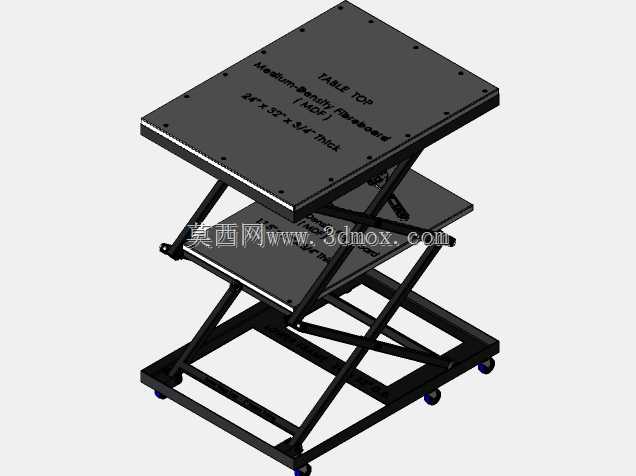

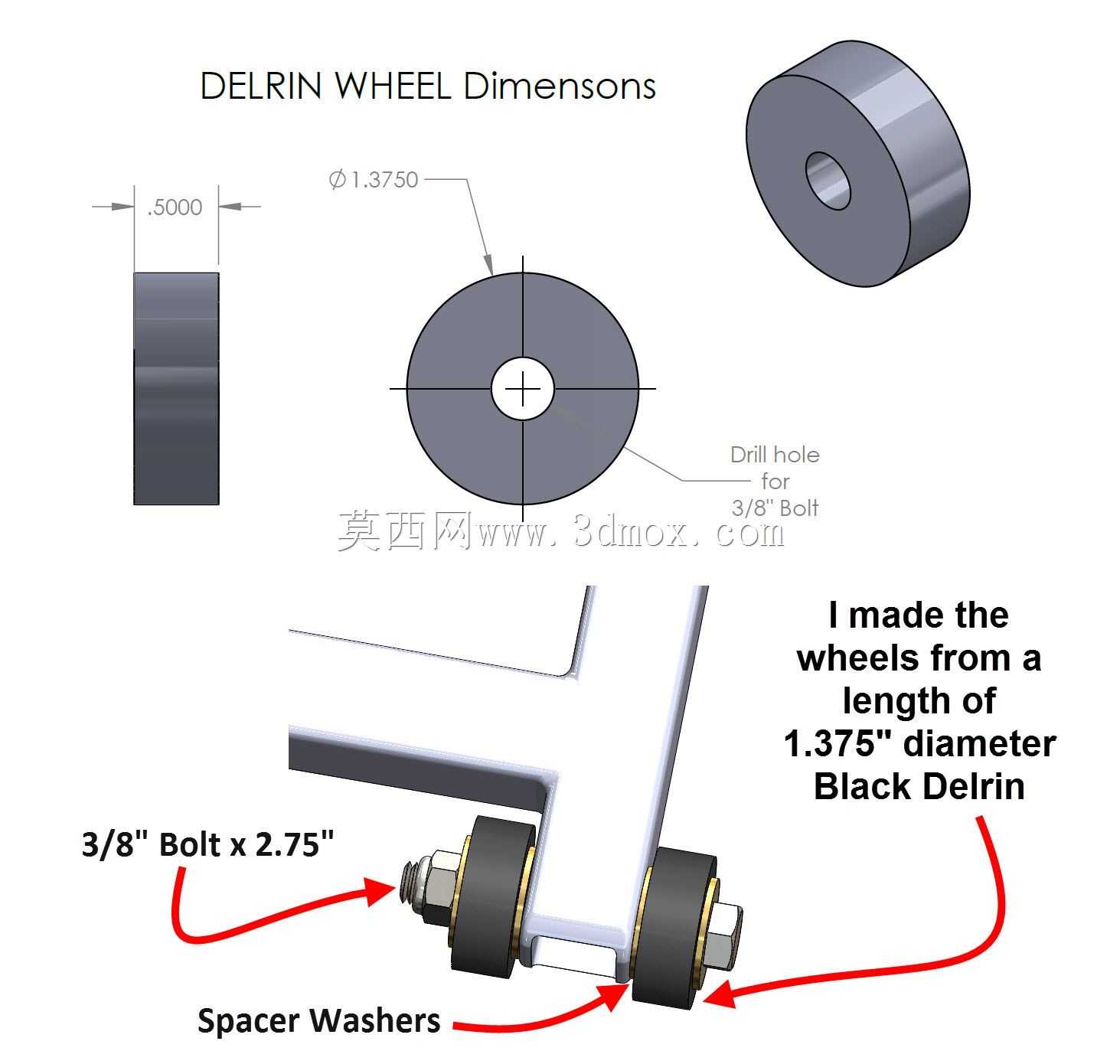

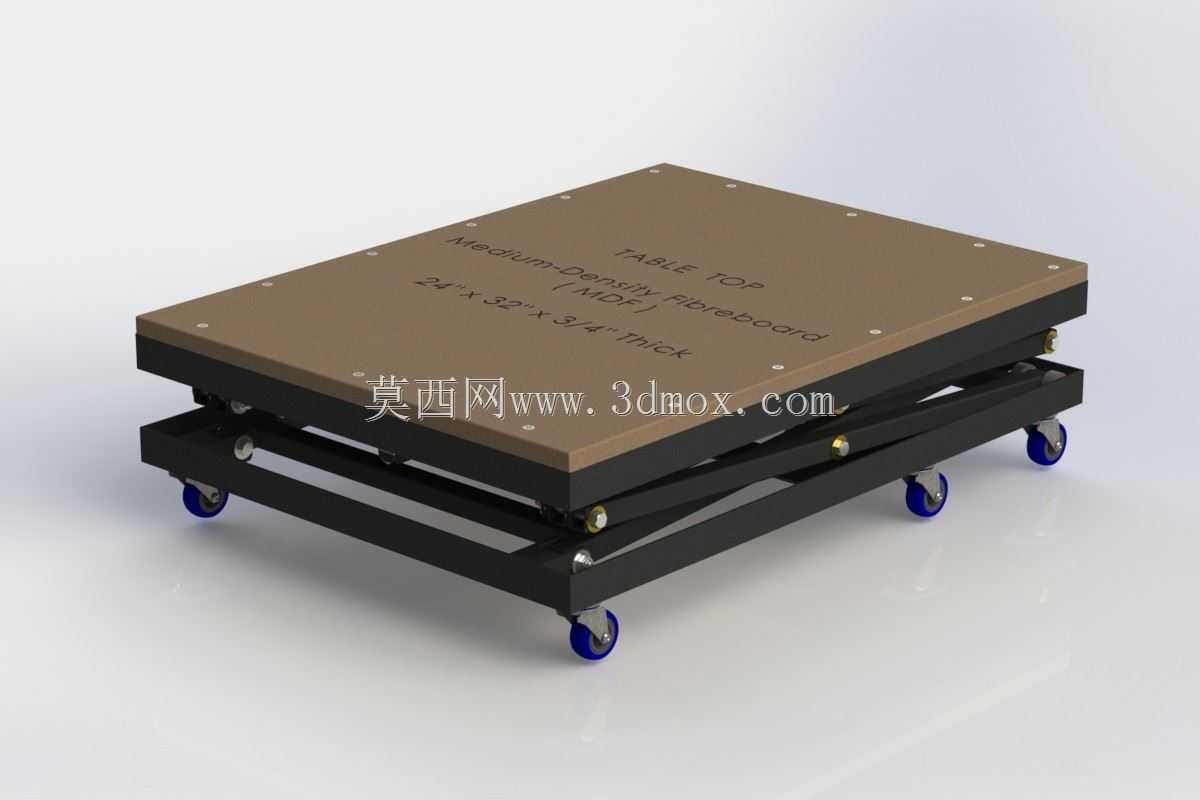

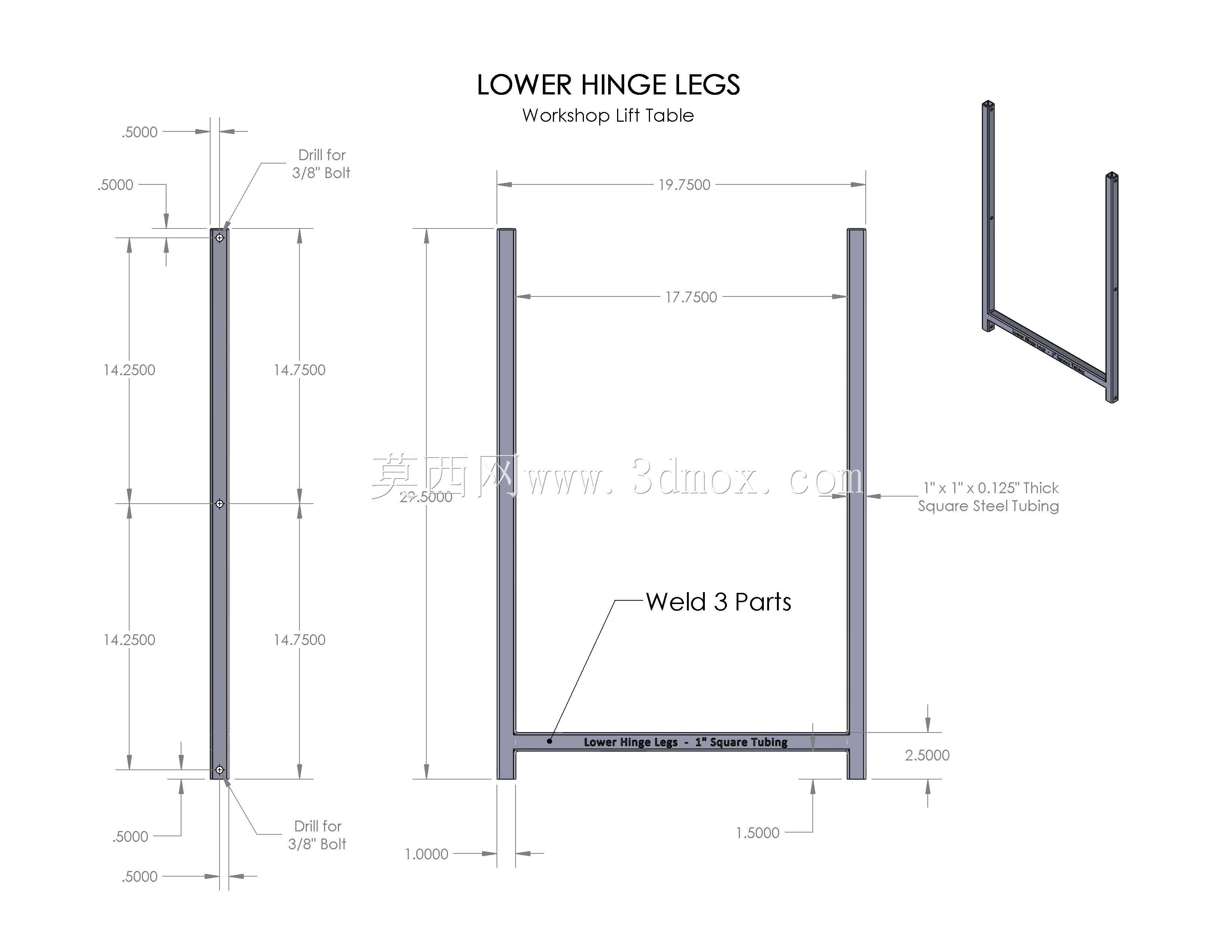

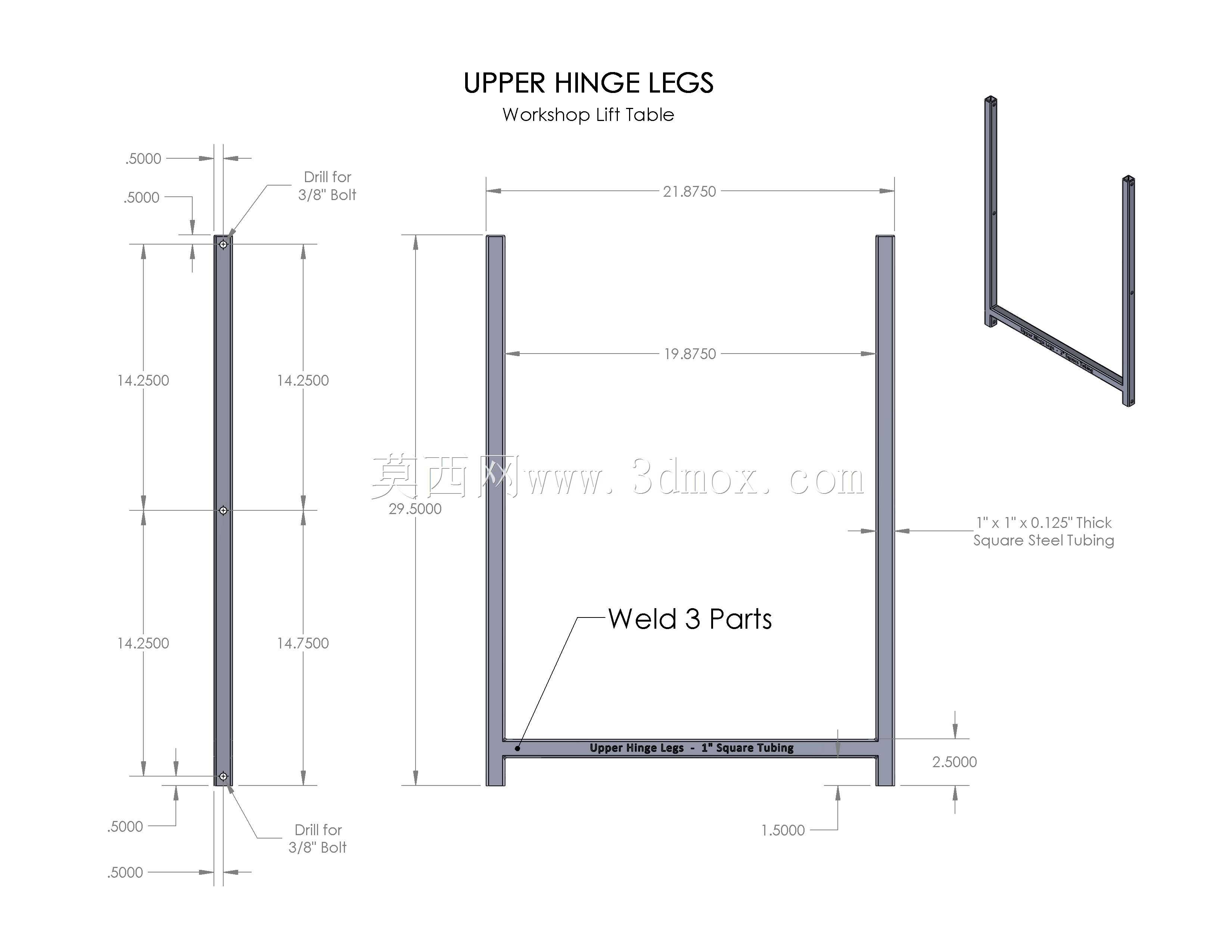

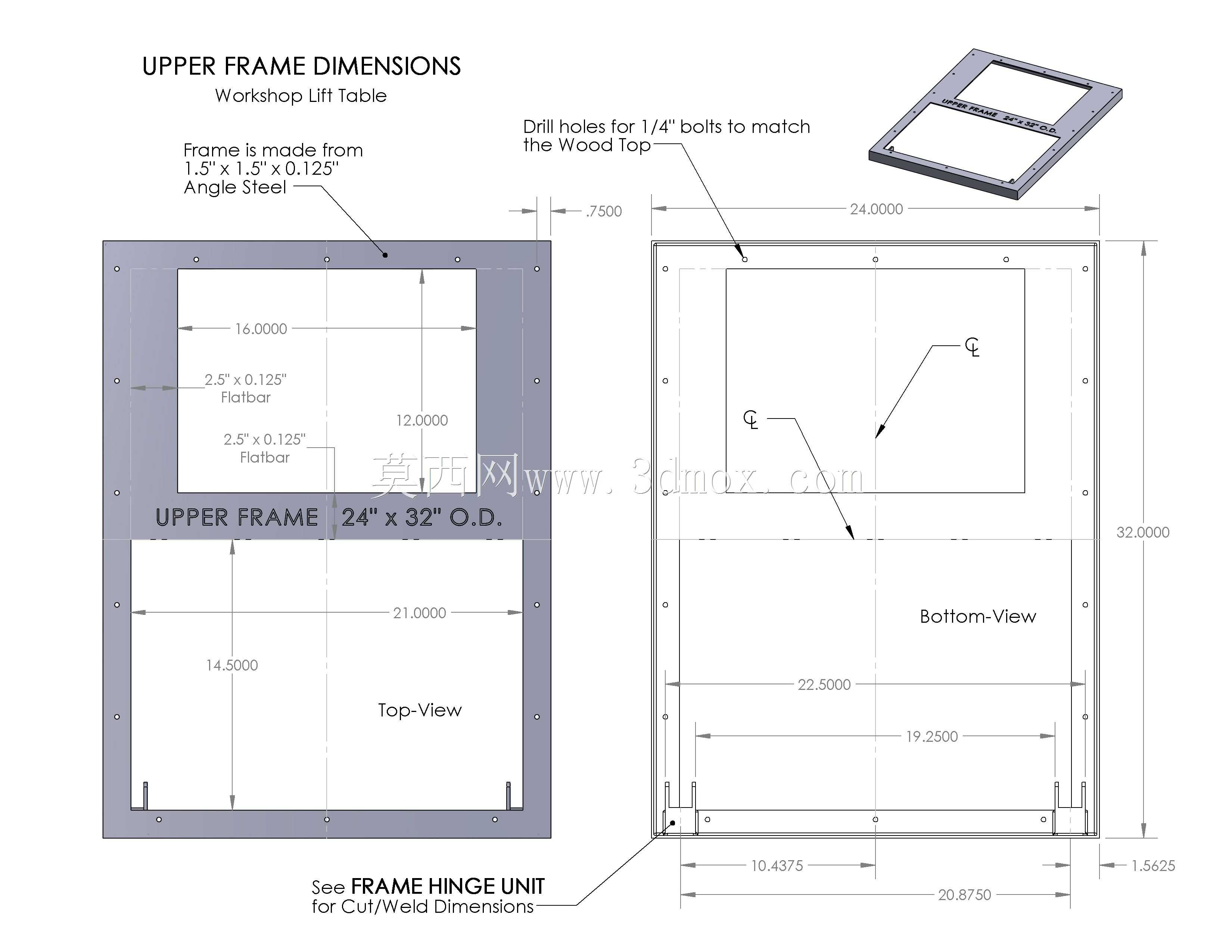

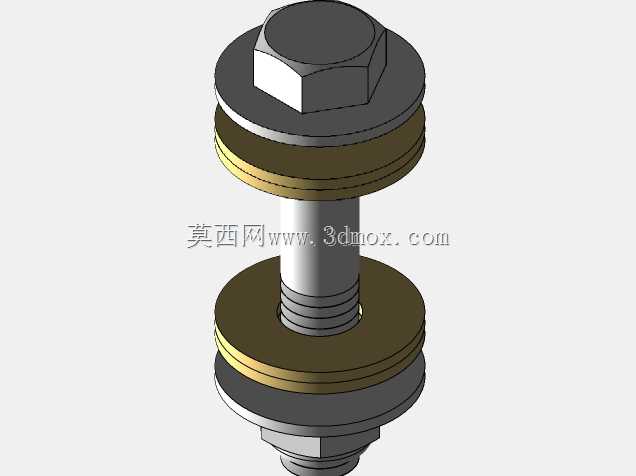

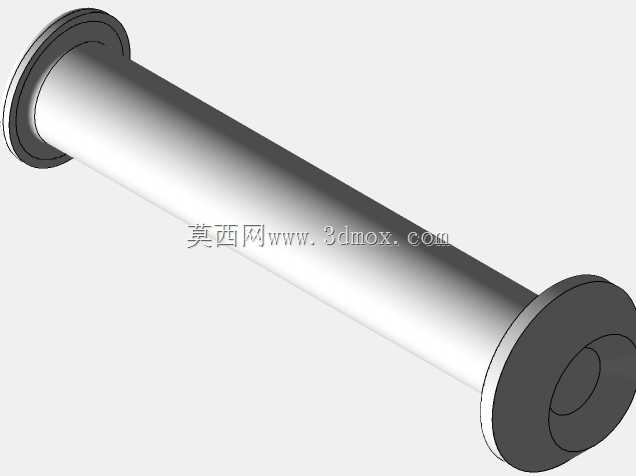

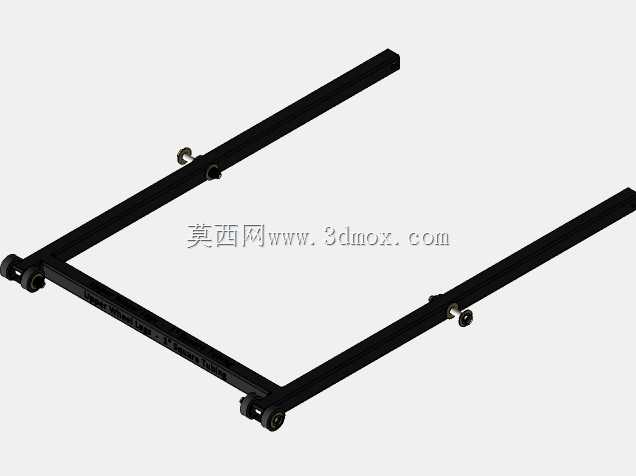

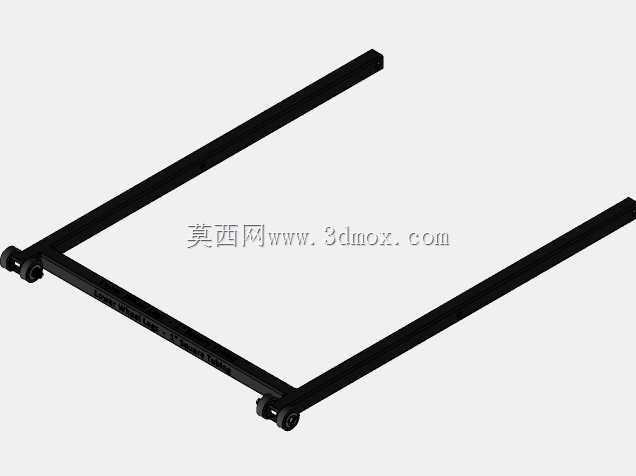

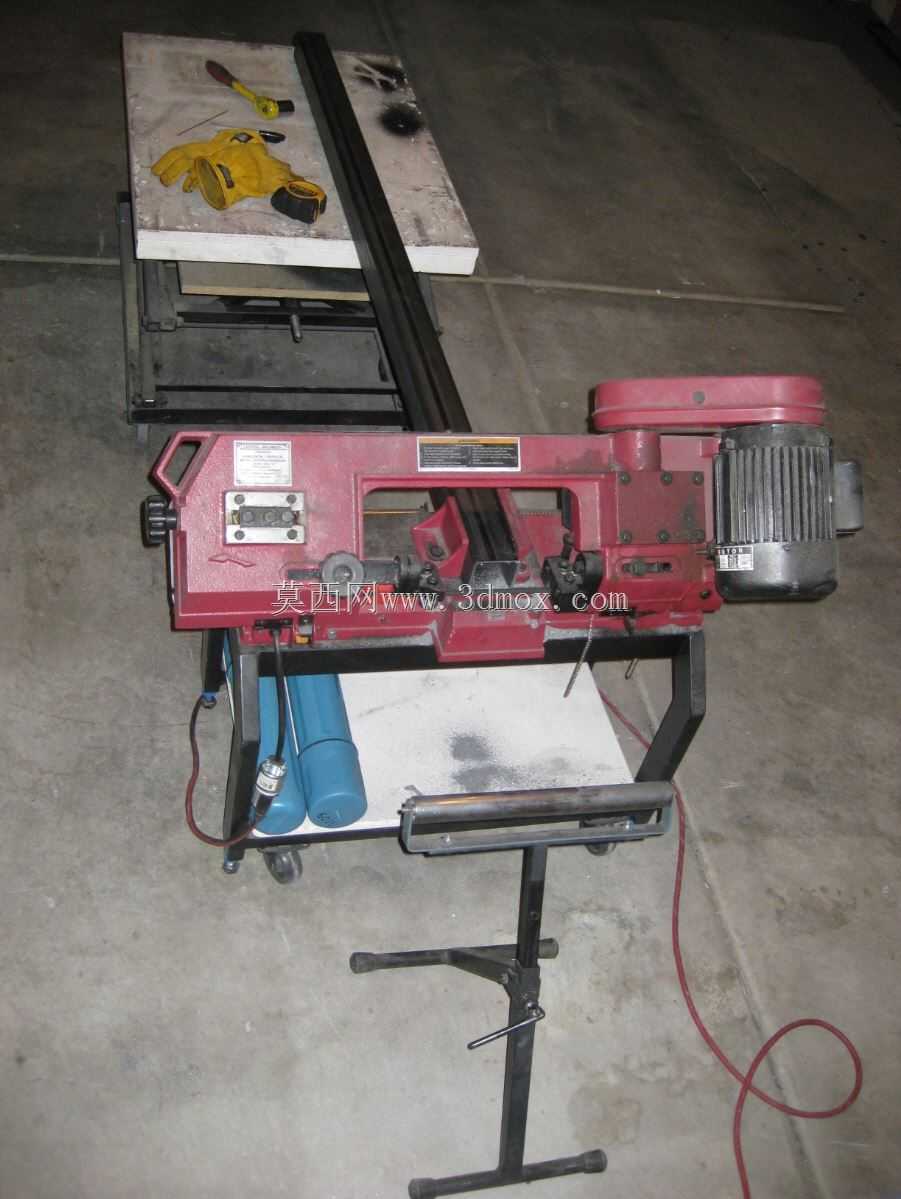

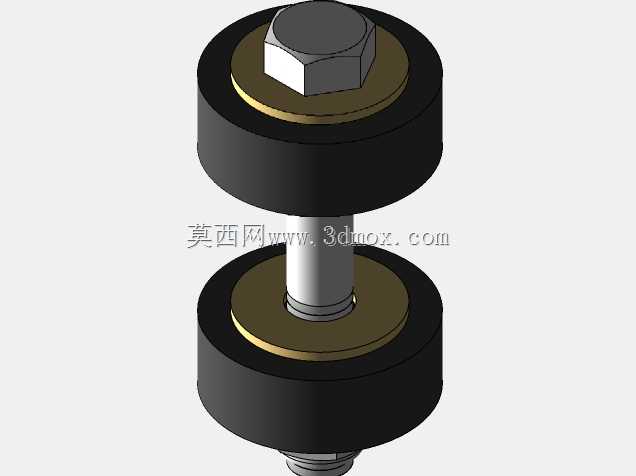

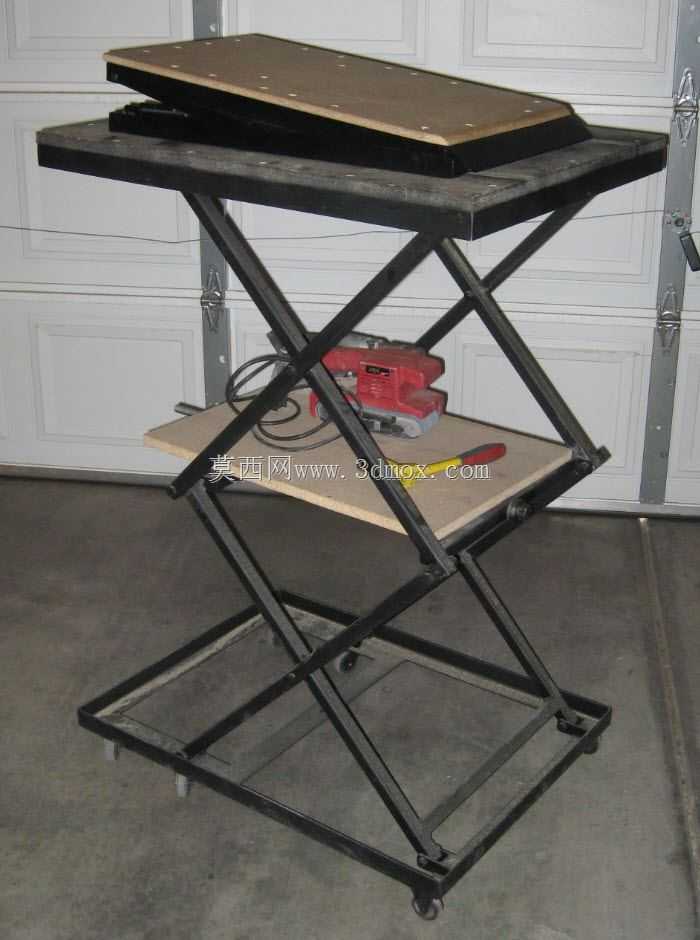

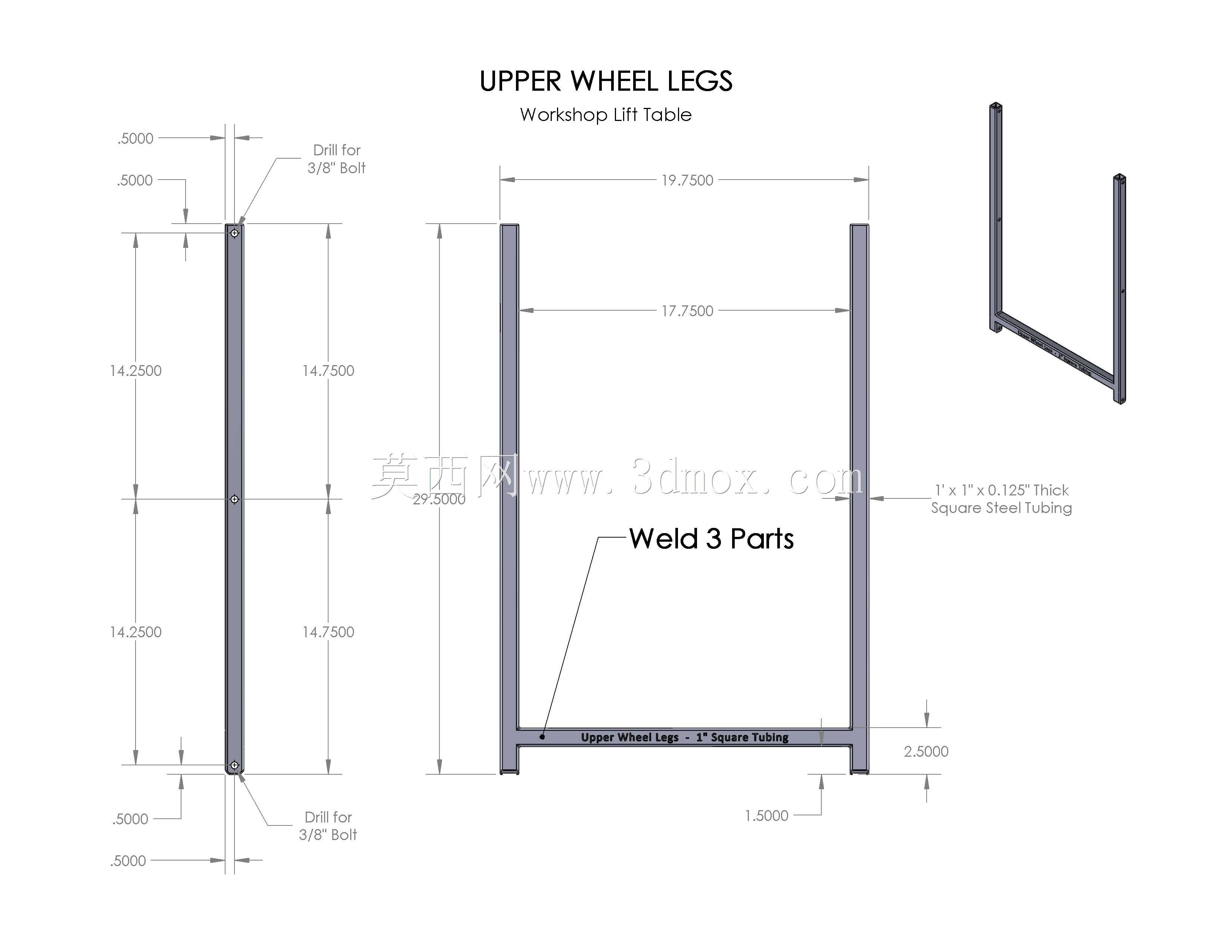

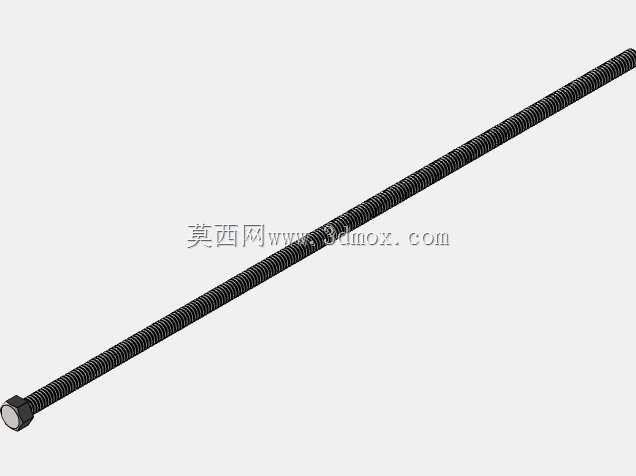

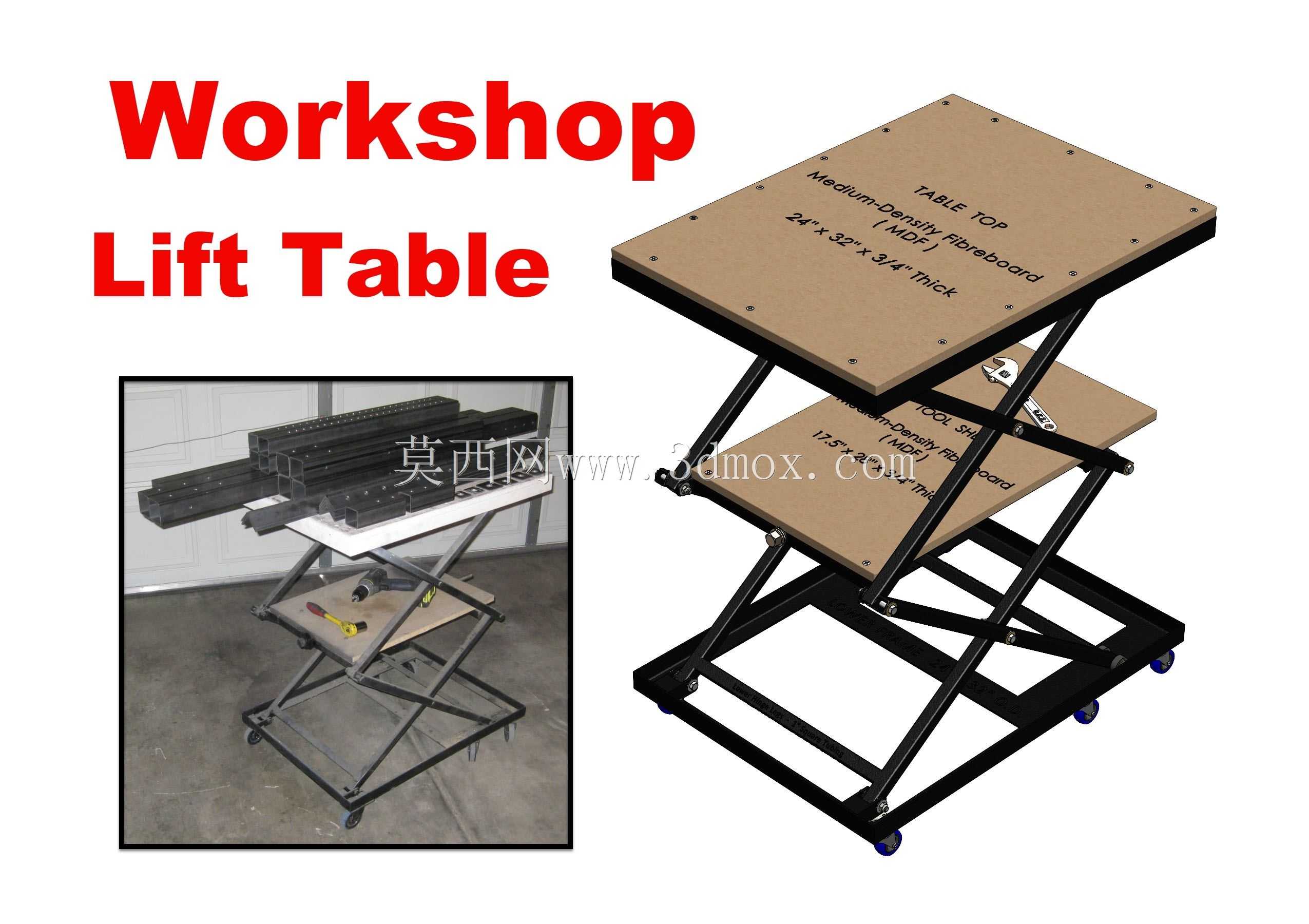

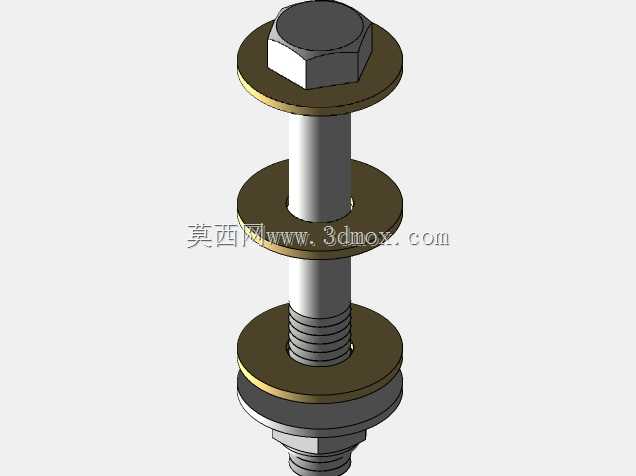

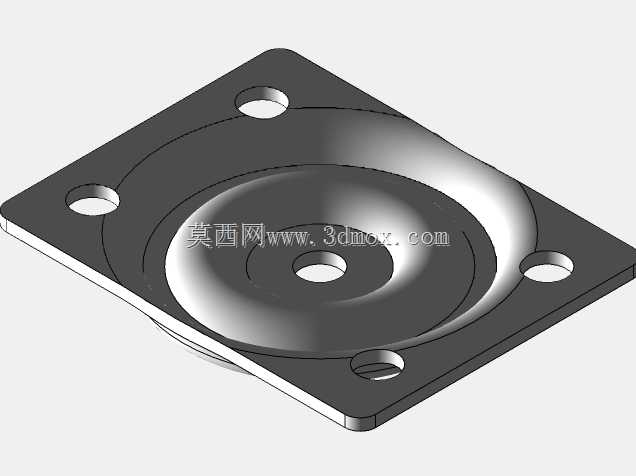

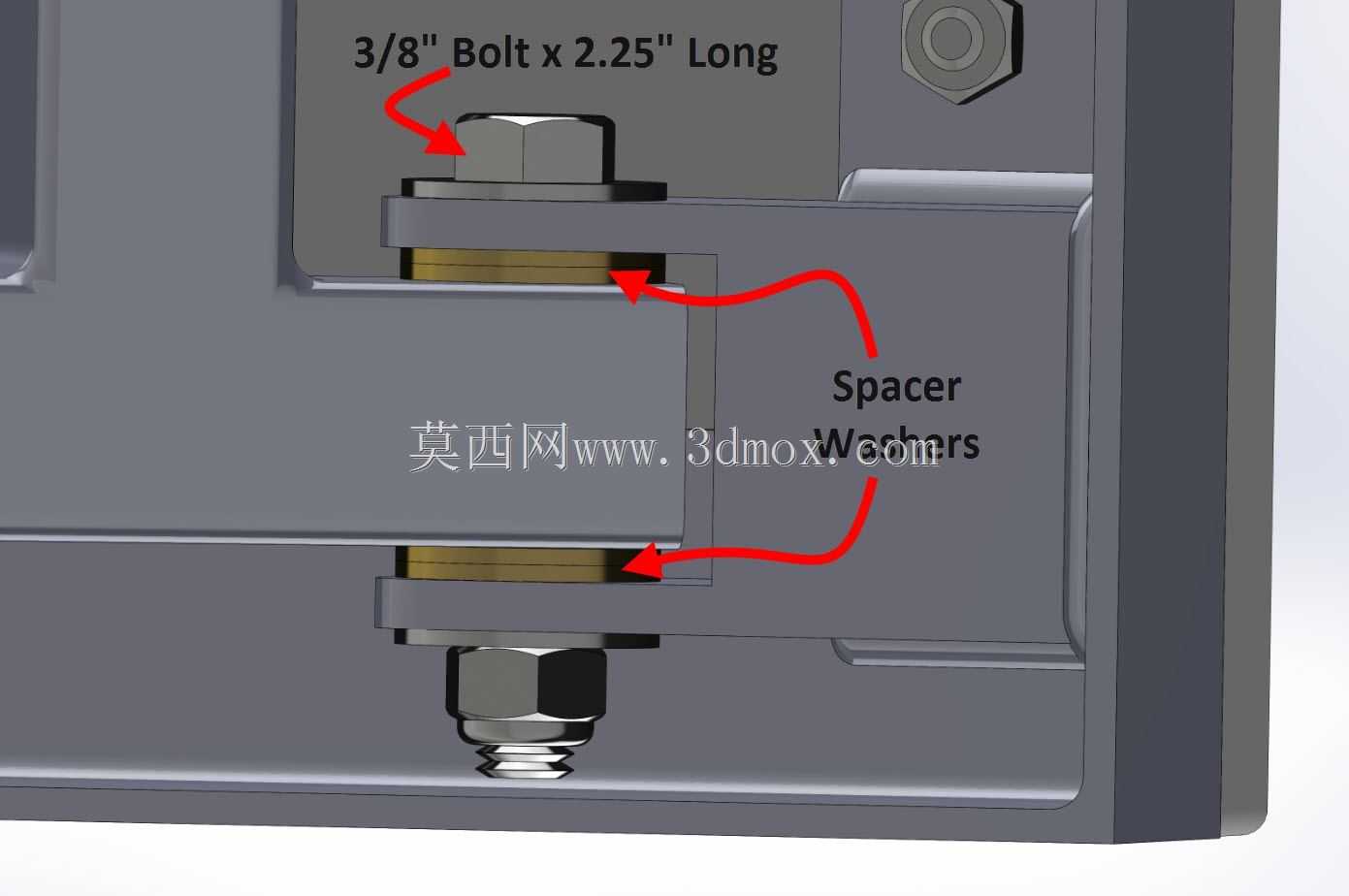

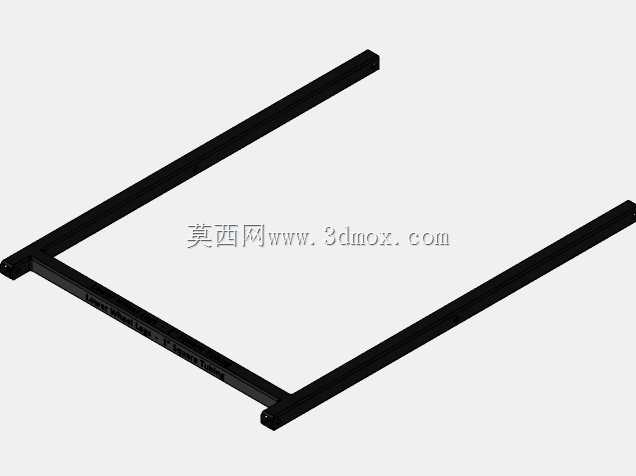

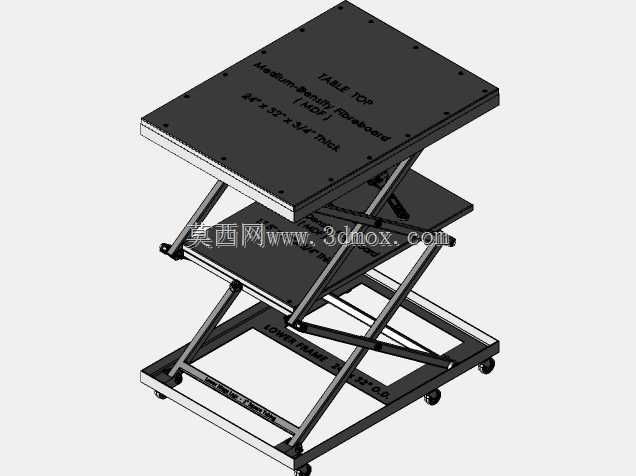

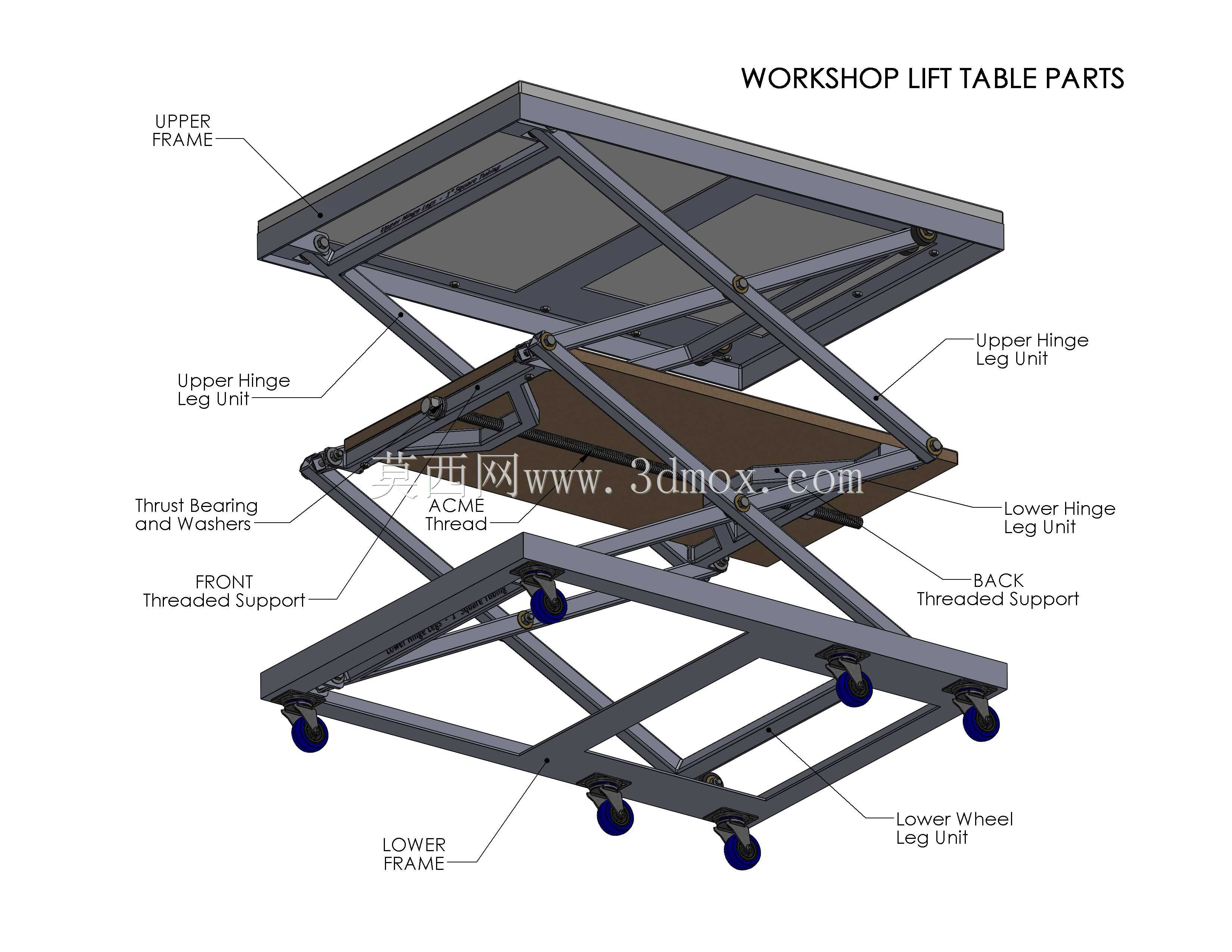

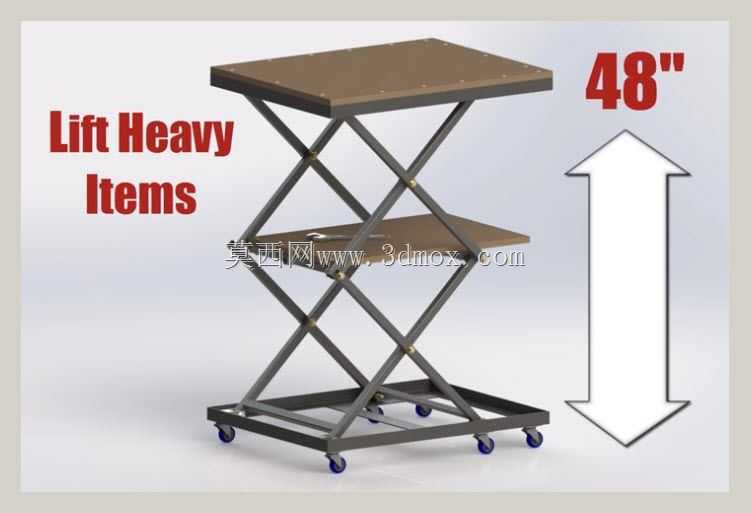

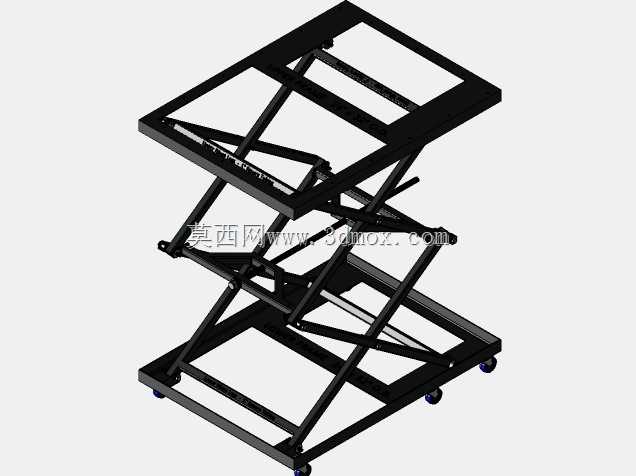

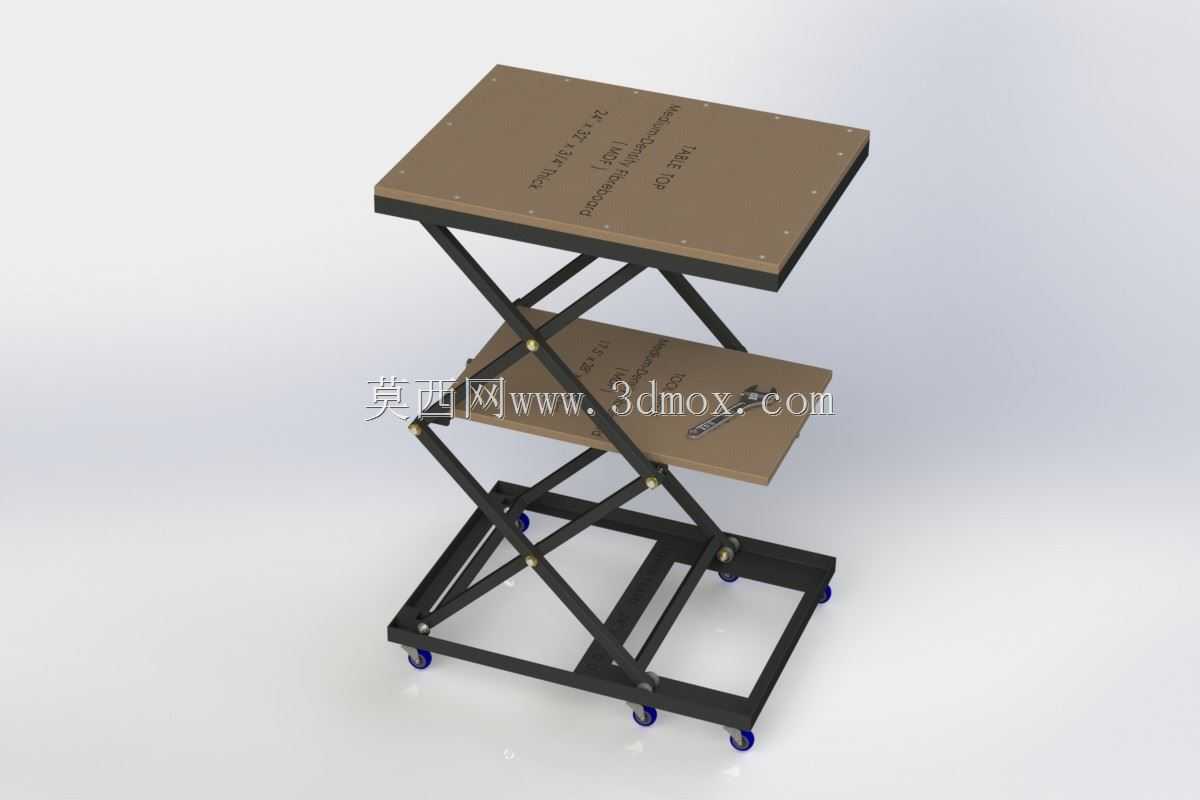

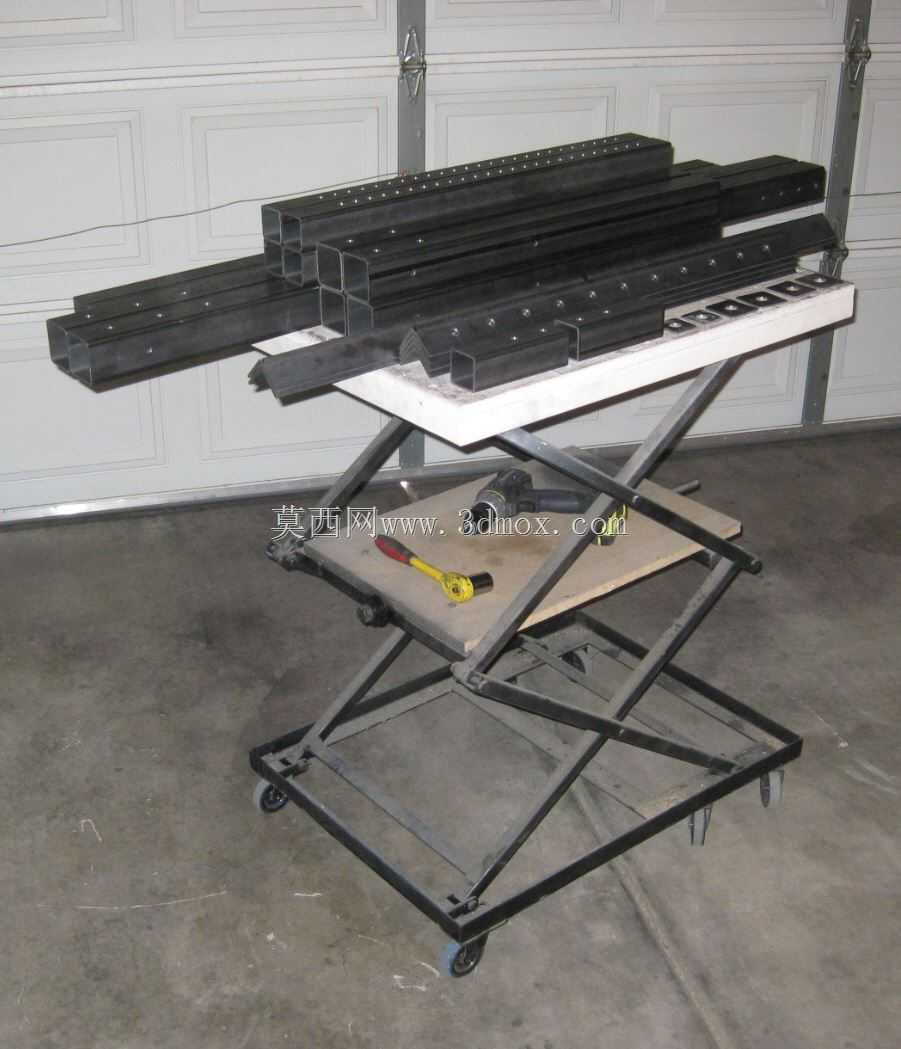

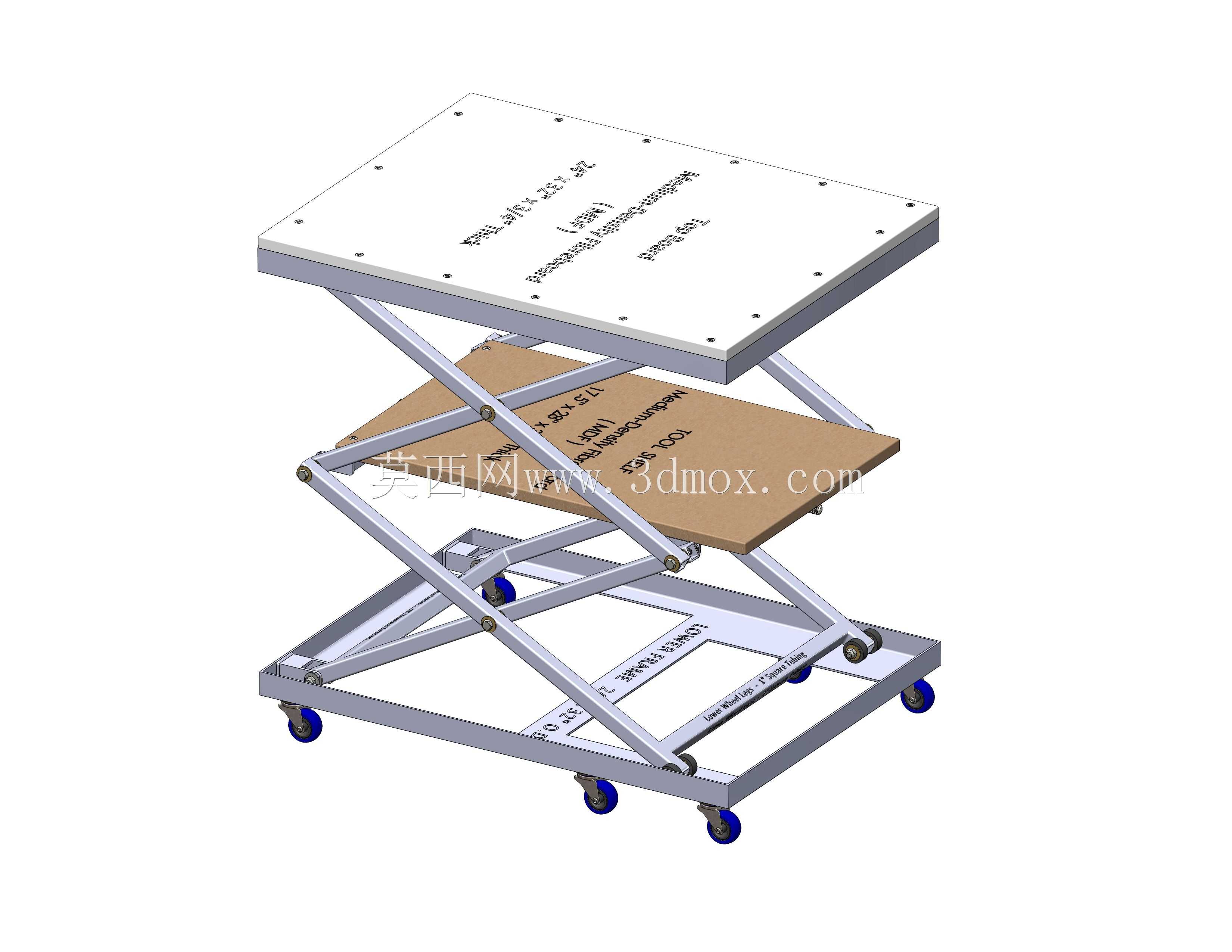

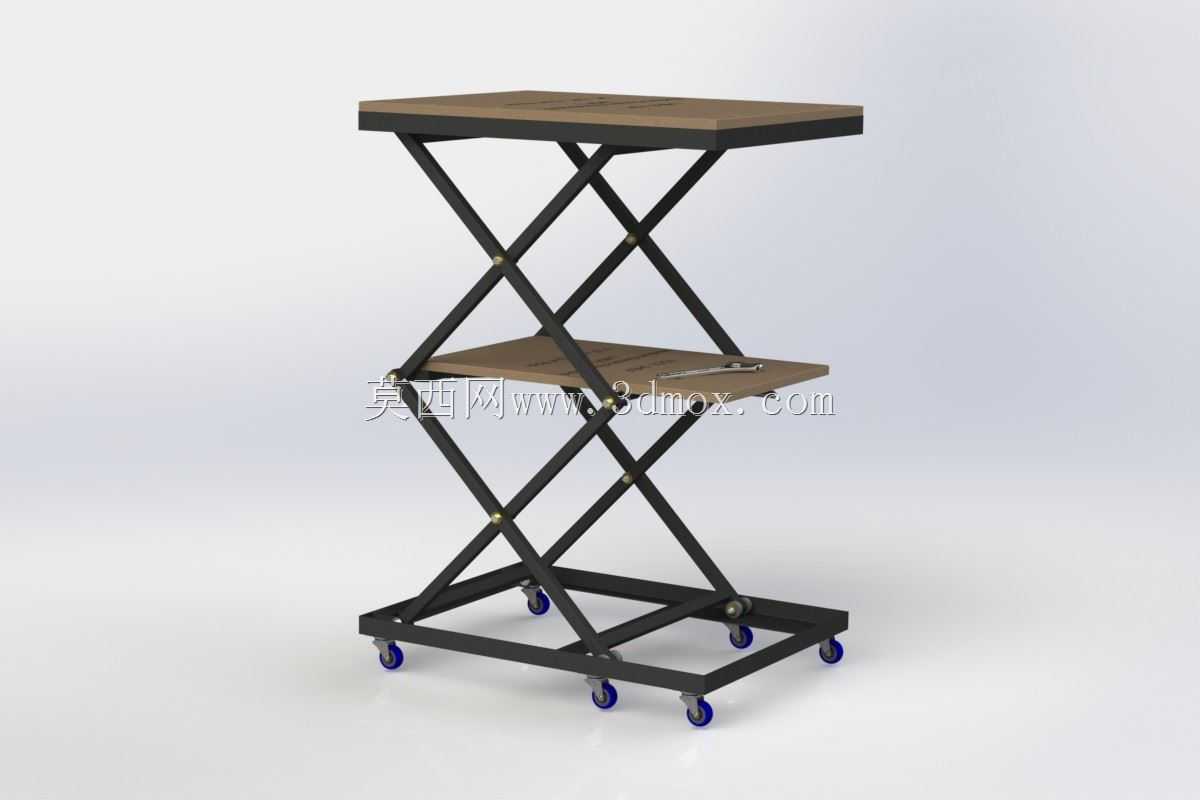

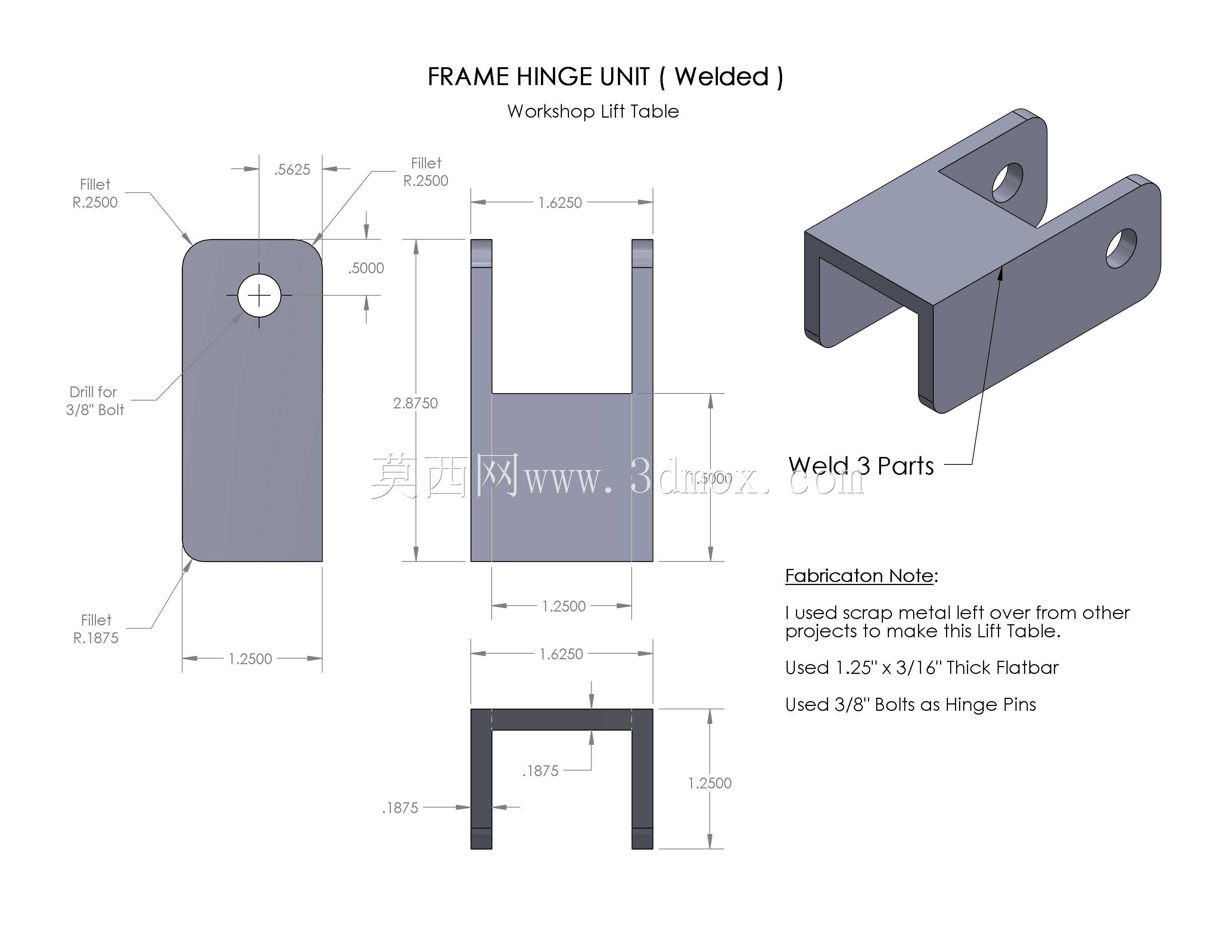

这款剪叉式升降作业台主要面向小型加工车间、维修工位的物料托举、作业高度适配场景，可放置在车间地面固定工位使用，也可搭配脚轮实现短距离工位间转运，适配单人操作下的重物抬升、工件装配高度调整需求，日常可承担最高数百公斤级的静态承重，满足常规机加工、汽修、木工场景的作业抬升需要。设备采用双层剪叉臂交叉铰接结构，剪叉臂选用矩形钢管焊接成型，铰接点采用耐磨销轴配合衬套结构，减少长期往复升降带来的铰接磨损，延长设备整体使用寿命；驱动端集成手动液压驱动单元，操作杆设置在台架侧方，操作人员可通过压动操作杆实现台面平稳抬升，卸压阀设置在操作手柄旁，可通过微调卸压开度控制台面下降速度，避免重物快速下坠带来的安全隐患。台面采用多层复合结构，上层为带安装孔位的耐磨平板，可通过螺栓固定待加工工件或工装夹具，防止抬升过程中工件滑移；下层设置开放式置物层，可放置作业常用的工具、量具、耗材，减少操作人员往返取件的无效动线，提升工位作业效率。底部框架采用加厚矩形钢管拼焊成型，框架底部预留脚轮安装位与固定支撑脚安装孔，固定工位使用时可降下支撑脚将设备与地面硬接触，避免作业过程中设备移位；需要转运时可升起支撑脚，通过脚轮实现整台设备的推移。设计过程中优先考虑结构稳定性，剪叉臂展开至最高行程时，上下铰接点的受力分布经过受力校核，避免偏载工况下出现结构侧翻；剪叉臂的铰接间隙控制在合理范围，既保证升降动作顺畅无卡滞，又避免间隙过大导致台面升降过程中出现横向晃动。台面的边缘做了倒角处理，避免操作人员磕碰受伤，液压单元的管路沿剪叉臂内侧排布固定，防止升降过程中管路被挤压破损。设备的安装边界适配常规车间门洞尺寸，最低收拢高度可顺利通过标准车间平开门，无需额外拆解即可在不同车间区域转运；最高抬升高度适配成年人站立作业的舒适操作区间，无需垫高或弯腰即可完成台面上的工件装配、检修作业。日常使用过程中，仅需定期对铰接销轴加注润滑脂、检查液压油液位即可完成基础维护，结构简单可靠，无复杂电控元件，故障率低，适合小型生产场所长期高频使用。
