基于BIMOTADB5的铝制摩托车框架设计

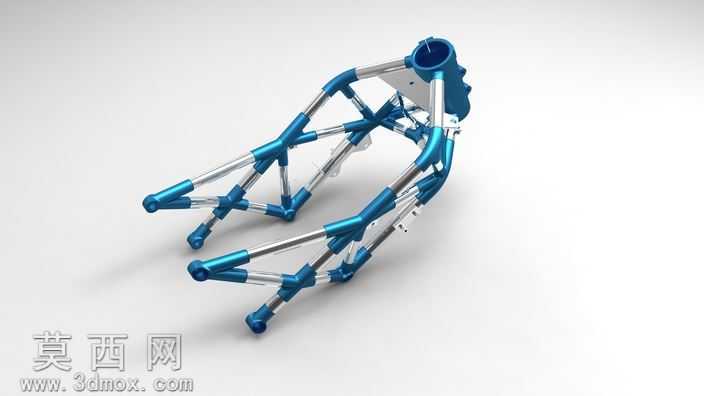

本作品为摩托车铝制框架的三维建模设计，整体建模过程围绕BIMOTA DB5车型的车架结构逻辑展开，在原始车架25根crmo4管的结构基础上完成了适配性的铝制版本重构，全程采用参数化建模方式搭建每一段管材的空间走向，精准对齐摩托车转向立管、后摇臂安装位、发动机挂载点等关键基准位置，保证各安装接口的尺寸精度与位置公差符合实车装配逻辑。建模过程中对每一段管材的衔接节点做了平滑过渡处理，避免结构应力集中的同时还原了管式车架的空间力学传递路径，不同管径的管材按照受力大小做了差异化的直径与壁厚设定，主受力路径上的管材采用更大直径规格，辅助支撑位置的管材在保证结构强度的前提下做了轻量化缩减。材质渲染阶段，主体铝制管材部分采用了磨砂阳极氧化蓝的金属材质，调整了金属粗糙度与反射参数，还原铝合金冷硬的金属质感，部分结构加强管采用了亮面镀铬金属材质，通过材质差异区分不同功能的管材结构，场景内采用柔和的影棚布光，多角度打光凸显管材的空间交错结构与金属材质的光影层次，渲染输出的效果图清晰展现了车架的空间桁架结构。设计过程中摒弃了传统弯管加工的工艺限制，在保证结构强度的前提下优化了管材的拼接角度，让整体框架的线条更具流畅的机械美感，每一处管材的衔接位置都做了贴合焊接工艺的倒角处理，让模型既具备设计美感也兼顾实际生产的工艺可行性，整体框架的空间结构完全适配摩托车的转向、悬挂、动力系统的安装空间，不会出现部件干涉问题，桁架式的管架结构在保证整体刚性的前提下尽可能降低了车架自重，符合高性能摩托车车架的轻量化设计需求。
