Labview控制龙门式数控加工设备三维设计

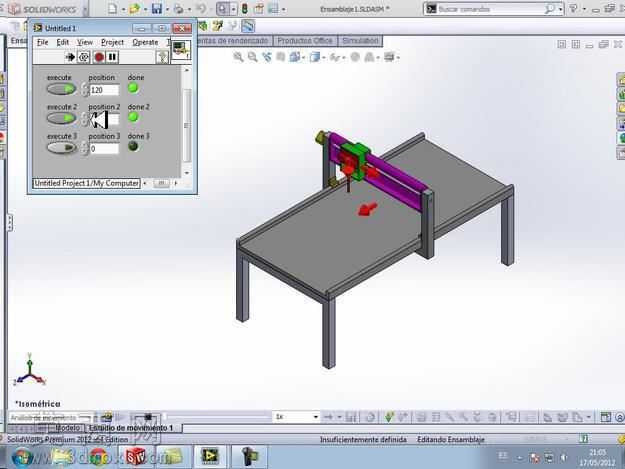

本作品为适配Labview虚拟仪器控制的龙门式加工设备三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，从基础构件到运动部件逐一完成特征构建与配合约束。模型主体结构包含方形钢管焊接成型的支撑桌台、横跨桌台的双立柱龙门横梁、搭载加工执行端的横向滑座三大核心部分，桌台腿部采用等截面方钢材质，通过添加焊接圆角、安装地脚的细节特征还原真实机架的结构强度设计，工作台面设置为平整的加工基准面，表面赋予磨砂金属材质模拟实际铸铁工作台的质感。龙门横梁部分采用线性导轨装配结构，建模时对导轨的滑块限位、传动丝杠的安装位、驱动电机的连接法兰都做了精准的特征还原，滑座部分搭载可上下进给的加工主轴，主轴旁设置红色对刀标识块，还原实际加工中的对位参考设计。模型配套的Labview控制界面采用前面板仿真建模，界面上设置三个执行通道的控制按钮、位置调节旋钮、运行状态指示灯，每个控件都按照真实虚拟仪器的交互逻辑排布，旋钮的刻度标识、按钮的状态配色、指示灯的亮灯效果都通过材质与纹理贴图完成渲染，清晰呈现上位机控制端的交互逻辑。材质渲染环节，对设备的结构钢部件赋予哑光灰金属漆材质，传动导轨赋予亮面镀铬金属材质，控制界面的塑料外壳赋予浅灰色硬质塑料材质，指示灯分别赋予绿色、红色的半透明发光材质，通过环境光遮蔽、漫反射参数调整让整体渲染效果贴近真实工业设备的视觉表现。装配设计上，所有运动部件都添加了符合实际运动行程的配合约束，龙门横梁可沿桌台长度方向做纵向进给，滑座可沿横梁做横向进给，主轴可沿滑座做垂向进给，完整还原三轴联动加工设备的运动结构逻辑，设计过程中充分考虑Labview控制程序与机械结构的适配性，每个运动轴的控制点位都在模型上预留了信号交互的对应安装位，方便后续将三维模型导入虚拟仿真环境，与Labview程序完成联调，实现虚拟仪器对设备运动的可视化控制，整体建模精度覆盖设备的装配细节、运动逻辑、控制交互三个维度，可用于数控设备的虚拟教学、控制程序仿真验证、结构方案展示等场景。
