数控机床用真空夹持固定装置设计

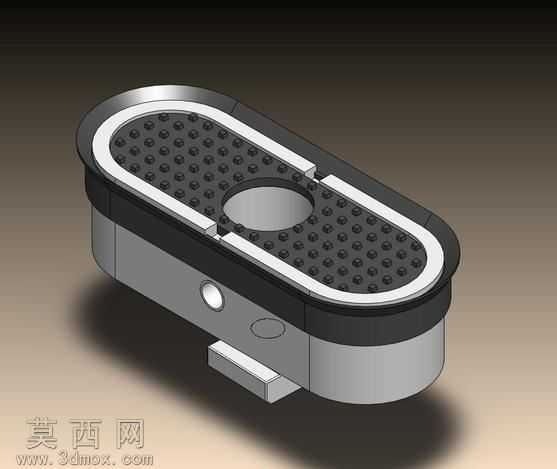

本作品为数控机床配套使用的真空夹持固定装置，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙进行了合理预留，确保模型可直接对接后续的工程图导出与生产加工环节。模型整体采用长圆形主体结构，主体分为上下两个功能区段，上部为真空吸附工作面，表面设计有密集的矩阵式微小吸附孔，可在负压作用下均匀分布吸附力，避免薄型工件装夹过程中出现受力变形、压痕损伤等问题；工作面边缘设置有凸起的密封围边，可搭配密封胶条使用，提升真空腔体的密闭性能，减少负压损耗。中部为装置的主体基座，采用一体化腔体结构设计，内部预留真空导流通道，可将工作面各吸附孔的负压气流均匀汇集至侧部的真空接口，基座侧面设置有圆形真空状态观察窗与快插接口安装位，方便现场操作人员快速判断真空度状态、接驳真空管路。下部设置有标准机床工作台连接滑块，可直接适配常见数控机床的T型槽安装结构，无需额外制作转接板即可完成快速装夹定位。渲染阶段采用金属与工程塑料结合的材质表现方案，基座部分赋予磨砂金属材质，还原铝合金阳极氧化后的哑光金属质感，工作面的密封围边赋予黑色耐磨橡胶材质，吸附孔区域采用带细微颗粒质感的黑色工程塑料材质，通过光影调整突出各部件的材质差异与结构层次，清晰展现装置的装配关系与功能分区。设计过程中充分考虑了机加工场景的实际使用需求，整体结构无冗余设计，在保证结构强度的前提下尽可能压缩装置整体厚度，减少对机床加工行程的占用，同时对所有棱边做了倒圆角处理，避免安装使用过程中出现划伤操作人员、磕碰工件的问题，各功能部件均采用模块化设计思路，密封件、接口件均选用标准通用配件，降低后续的维护更换成本。
