大学食堂区域煤气炉排烟烟囱结构设计

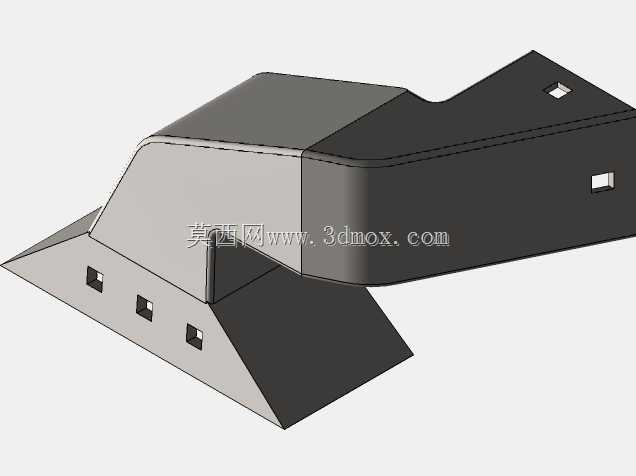

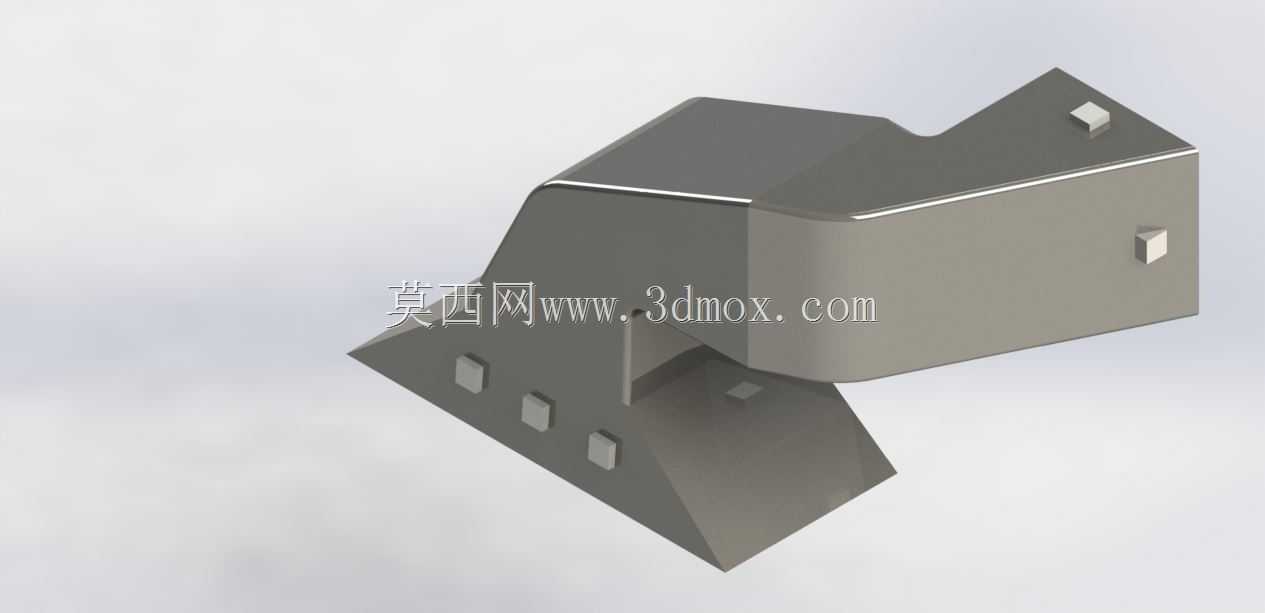

这类排烟构件主要应用于商用厨房的燃气灶具区域，核心作用是将煤气炉燃烧产生的高温烟气、燃烧废气定向引导排出作业区域，避免燃烧废气在食堂操作间内积聚，保障后厨操作人员的作业安全，同时配合后厨整体排烟系统维持操作区域的空气流通与气压平衡。从结构设计来看，该构件采用多段折弯拼接的钣金成型思路，整体为异形变截面通道结构，没有采用规则的矩形或圆形通腔设计，是因为安装位置紧邻灶具炉头与后厨操作台的边角区域，需要避让已有的操作台钢架、灶具进气管路以及墙面的固定预埋件，因此在进气端做了斜切扩口处理，能够更大范围覆盖炉头的燃烧区域，减少烟气溢散的间隙。构件侧面预留的多个方形凸台结构，一方面是作为钣金拼接时的定位卡接位点，降低现场安装时的对位难度，无需额外制作定位工装即可快速完成多段板件的拼合焊接，另一方面这些凸台也可作为后续安装固定卡扣的连接位点，用于将烟囱整体固定在墙面支架或者灶具的侧边钢架上，避免长期受烟气振动、后厨通风气流影响出现结构移位。在安装边界的考量上，构件的下部斜向收口结构完全匹配煤气炉的炉架边缘轮廓，安装后下边缘与炉架上表面的间隙控制在合理范围，既不会因为间隙过大导致烟气从侧边溢出，也不会因为间隙过小影响灶具的一次进风，保障煤气燃烧时的氧气供给充足，避免出现燃烧不充分产生一氧化碳的问题。构件上部的弯折走向是根据后厨排烟支管的接入位置设计的，出口端的角度能够直接对接预留的排烟管道接口，无需额外加装转接头件，减少了现场安装的切割、改造成本。整个构件的折弯圆角都做了钝化处理，没有尖锐的边角，避免后厨安装、清洁维护过程中出现划伤风险，外表面的平整结构也方便日常擦拭清理积附的油污，契合商用厨房高频清洁的使用需求。在结构强度设计上，各段板件的拼接处都做了折边加强处理，无需额外加装加强筋即可满足长期使用的结构刚度要求，不会因为长期受高温烟气烘烤出现板面变形，也能承受日常清洁时的擦拭外力，整体结构完全适配商用食堂灶具区域的复杂安装环境，兼顾排烟效率、安装便捷性与后期维护的实用性。
