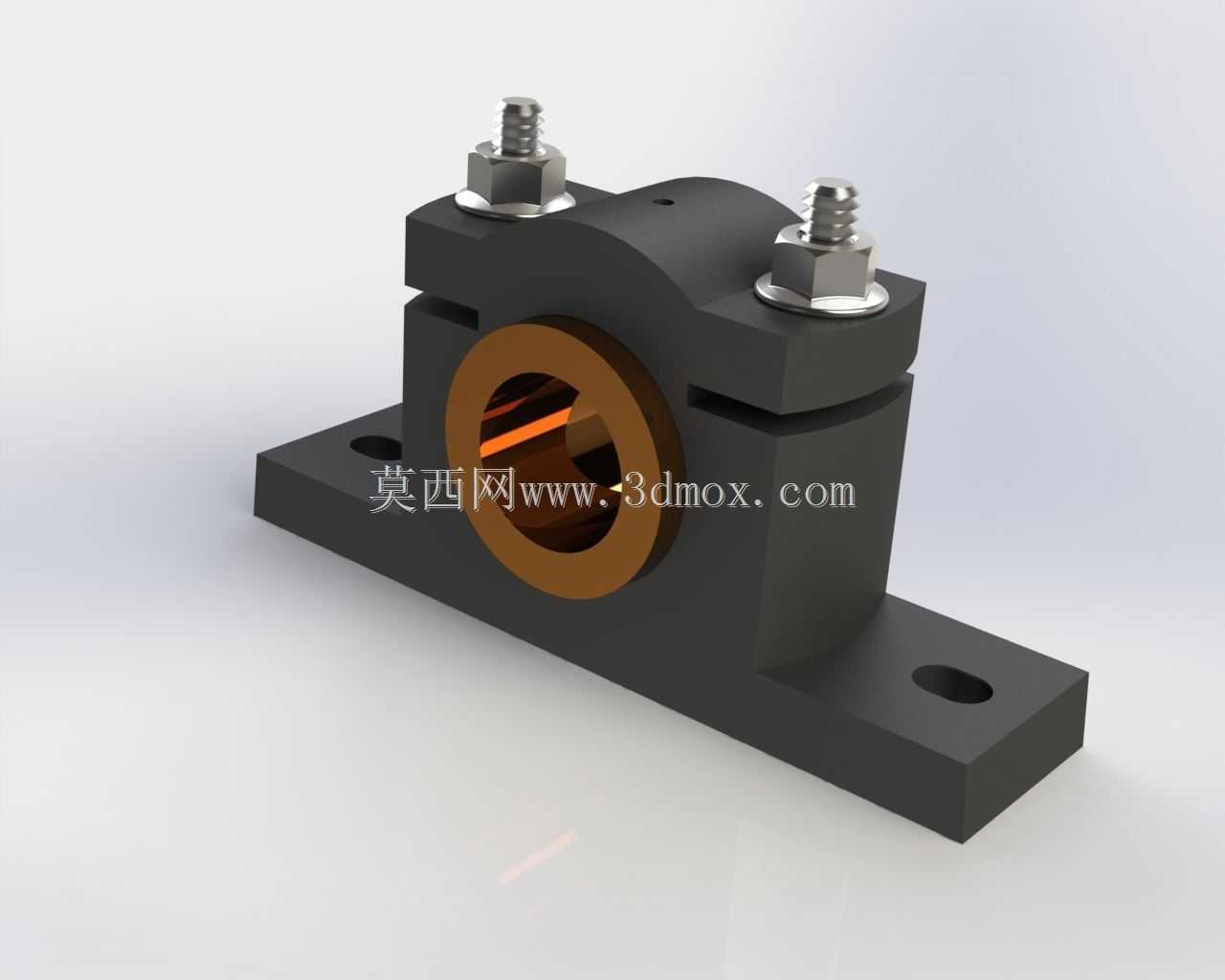

在常规的轻工输送、小型机床辅机、农业装备的轴系布置场景里,这类剖分式滑动轴承支撑件(普卢默块)是非常常见的支撑部件,主要承担径向载荷为主的转轴支撑作用,相比整体式滑动轴承座,它的拆装优势非常明显——当轴系已经完成轴上零件(比如带轮、齿轮、联轴器)的装配后,不需要把整根轴从端部穿入轴承孔,只需要拆开上盖就可以完成轴承的安装、检修或者轴瓦更换,这在设备维护空间受限、轴系总装流程固定的场景里能大幅降低运维工作量。

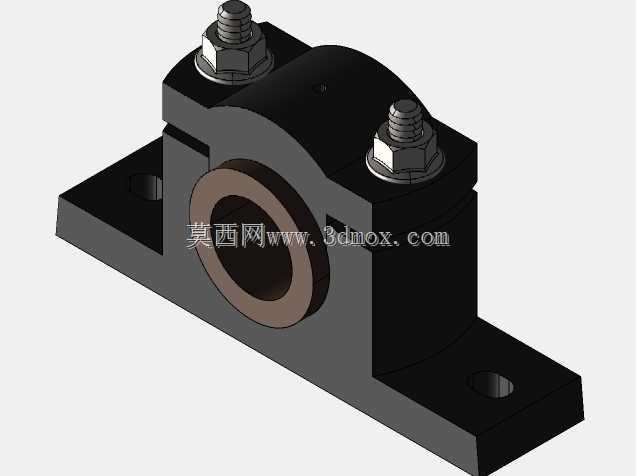

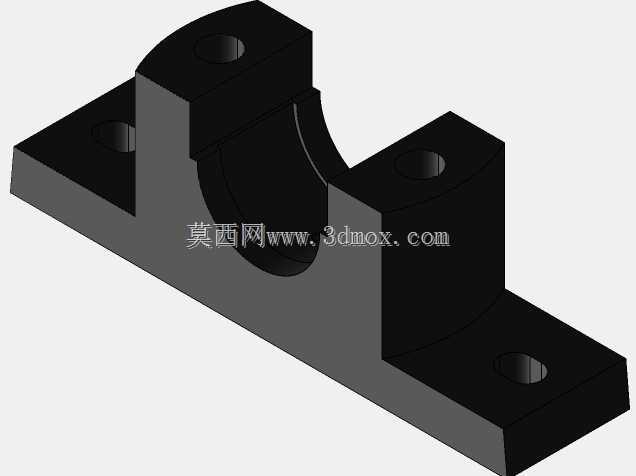

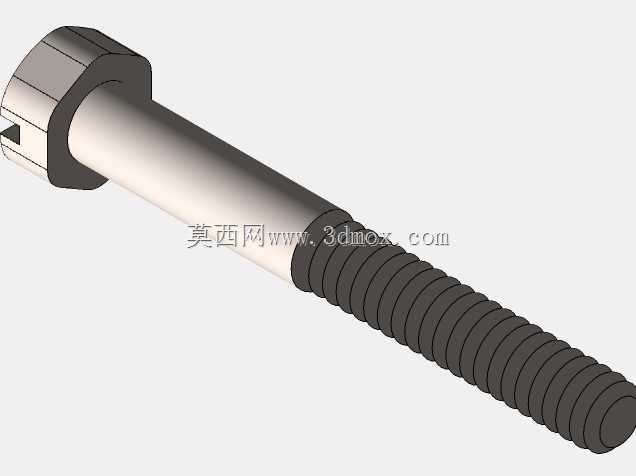

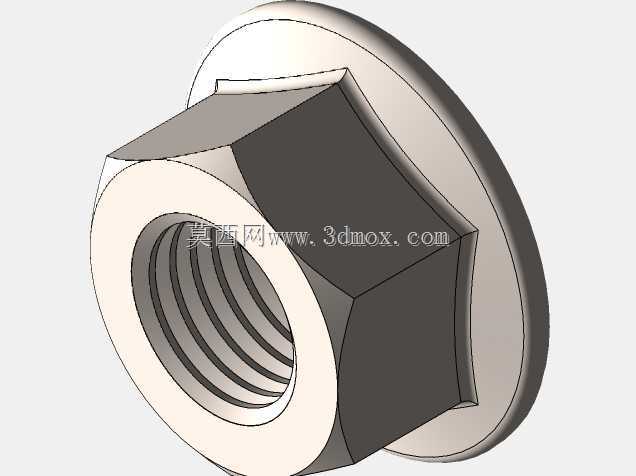

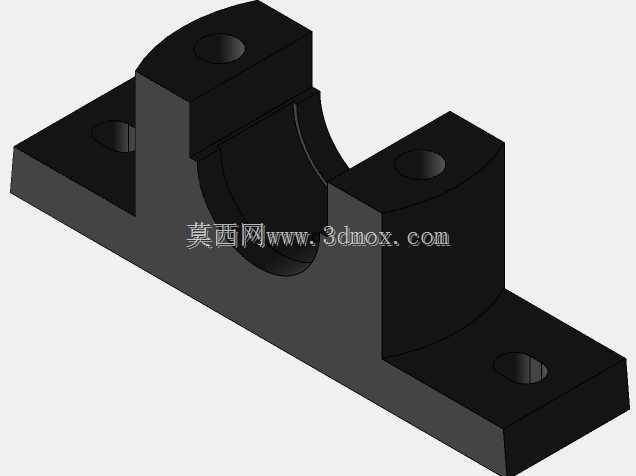

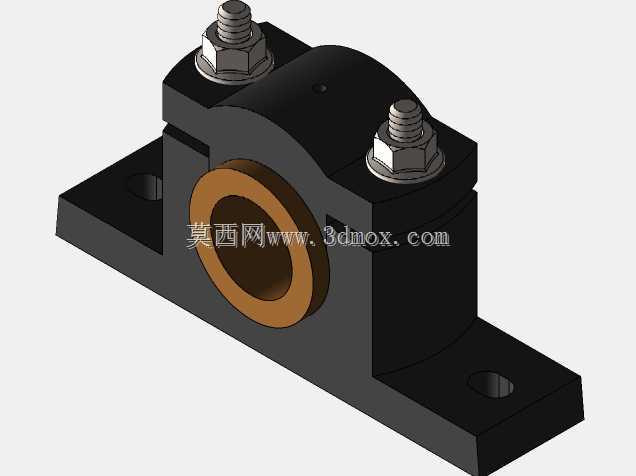

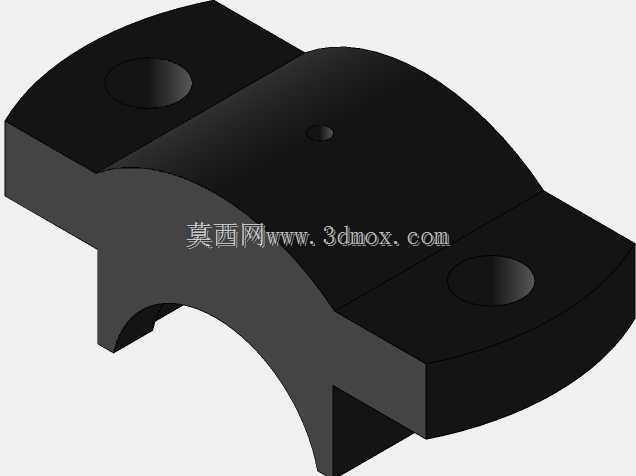

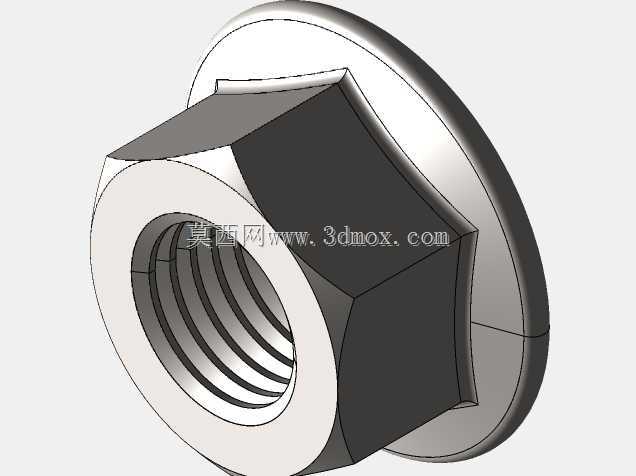

从结构设计逻辑来看,这个部件采用上下对开的剖分结构,剖分面设置在轴承孔的水平中心位置,上下两部分通过两颗六角头螺栓配合六角螺母实现锁紧,螺栓预紧力的设计需要匹配轴瓦的压紧量,既要保证轴瓦在轴承座孔内不会发生周向转动或者轴向窜动,又不能压得过紧导致轴瓦变形,影响润滑间隙。轴承座的底座采用带两个安装长圆孔的平板结构,长圆孔的设计是为了补偿安装时的位置误差,允许沿轴的垂直方向做小范围的位置调整,降低安装面的加工精度要求,安装时通过螺栓穿过长圆孔把整个轴承座固定在设备的机架安装面上,底座的厚度需要根据额定径向载荷做强度校核,避免受载后底座发生弯曲变形导致轴承孔同轴度超差。

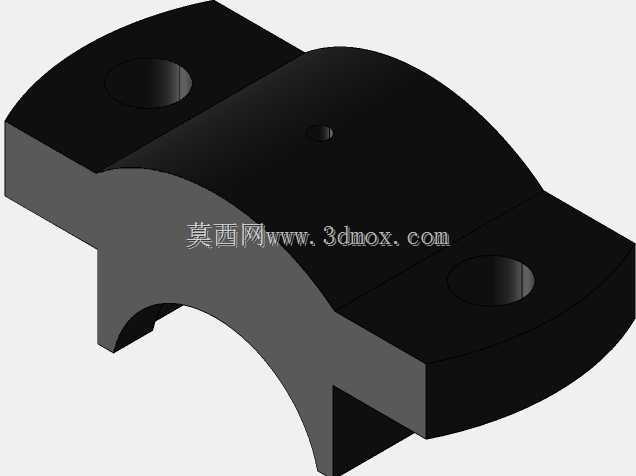

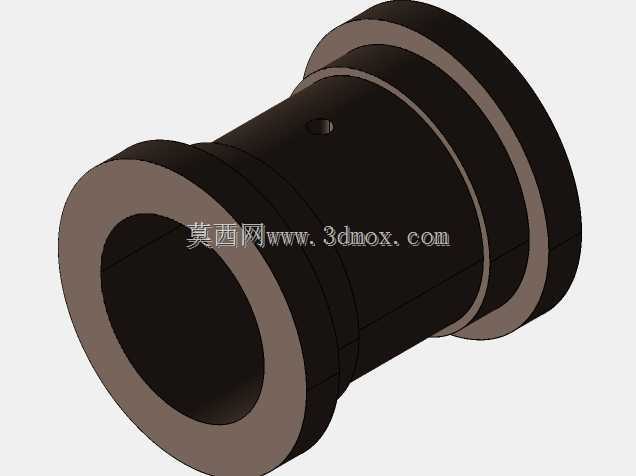

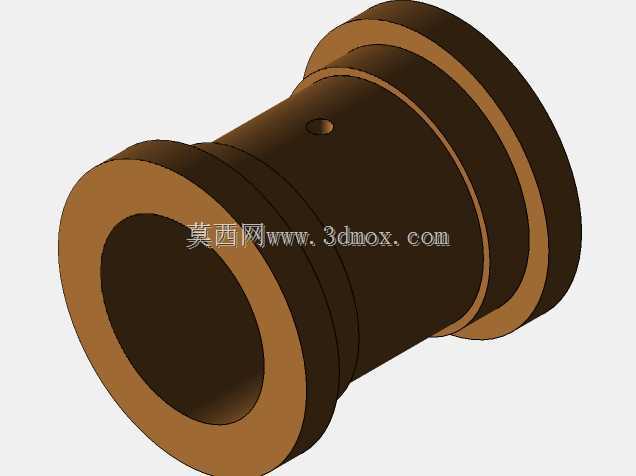

中间的轴瓦采用铜合金材质,内壁开设了油槽结构,用于存储润滑脂或者润滑油,在转轴运转过程中,油槽里的润滑剂会随着轴的转动被带入轴与轴瓦的配合间隙,形成动压润滑膜,降低摩擦系数,减少轴颈和轴瓦的磨损。轴瓦的外径和轴承座的内孔采用过渡配合,保证装配后轴瓦和座孔贴合紧密,有利于摩擦产生的热量通过轴承座传导到安装机架上,避免轴瓦温度过高出现烧瓦故障。上盖部分的铸造型腔和下半部分共同围成完整的轴承孔,上盖顶部没有额外的油杯安装孔的话,一般是采用定期开盖加注润滑脂的维护方式,适合低速、轻载、运转时长不连续的工况。
从安装边界来看,这类轴承座的整体高度需要匹配轴系的中心高要求,也就是底座安装面到轴承孔中心的距离,这个尺寸是轴系布置时的核心安装参数,直接决定了转轴和配套传动部件的中心对齐精度;两个安装孔的中心距需要和机架上的安装螺孔间距匹配,长圆孔的长度方向预留的调整量一般在3-5mm,足够抵消普通焊接机架或者型材机架的安装孔位加工误差。轴承孔的内径尺寸和适配的轴颈直径是一一对应的,选型时需要根据转轴的轴颈尺寸、额定径向载荷、最高运转转速来匹配对应的规格,剖分面之间一般会设置少量调整垫片,当轴瓦磨损后,可以通过减少垫片的厚度来调整轴瓦和轴颈之间的配合间隙,延长轴瓦的使用寿命,不用直接更换轴瓦就能恢复轴承的运转精度。
在实际建模过程中,这类铸件的外形需要做合理的铸造圆角设计,避免出现应力集中的尖角结构,所有的加工面(轴承孔内壁、剖分结合面、底座安装面、螺栓通孔端面)都要预留合理的加工余量,非加工面保持铸造的拔模斜度,螺栓通孔的直径要比螺栓公称直径大1-2mm,方便装配时的对位,螺母和上盖、螺栓头和底座的接触位置可以设置平垫安装的沉台或者加工平面,保证螺栓锁紧时的接触面平整,避免螺栓受附加弯曲应力。整个部件的材质一般采用灰铸铁铸造,灰铸铁的减震性能好,适合承受振动载荷,而且铸造性能优异,成本较低,完全能满足普通工况下的支撑强度要求。
