工业铝型材框架平皮带输送线

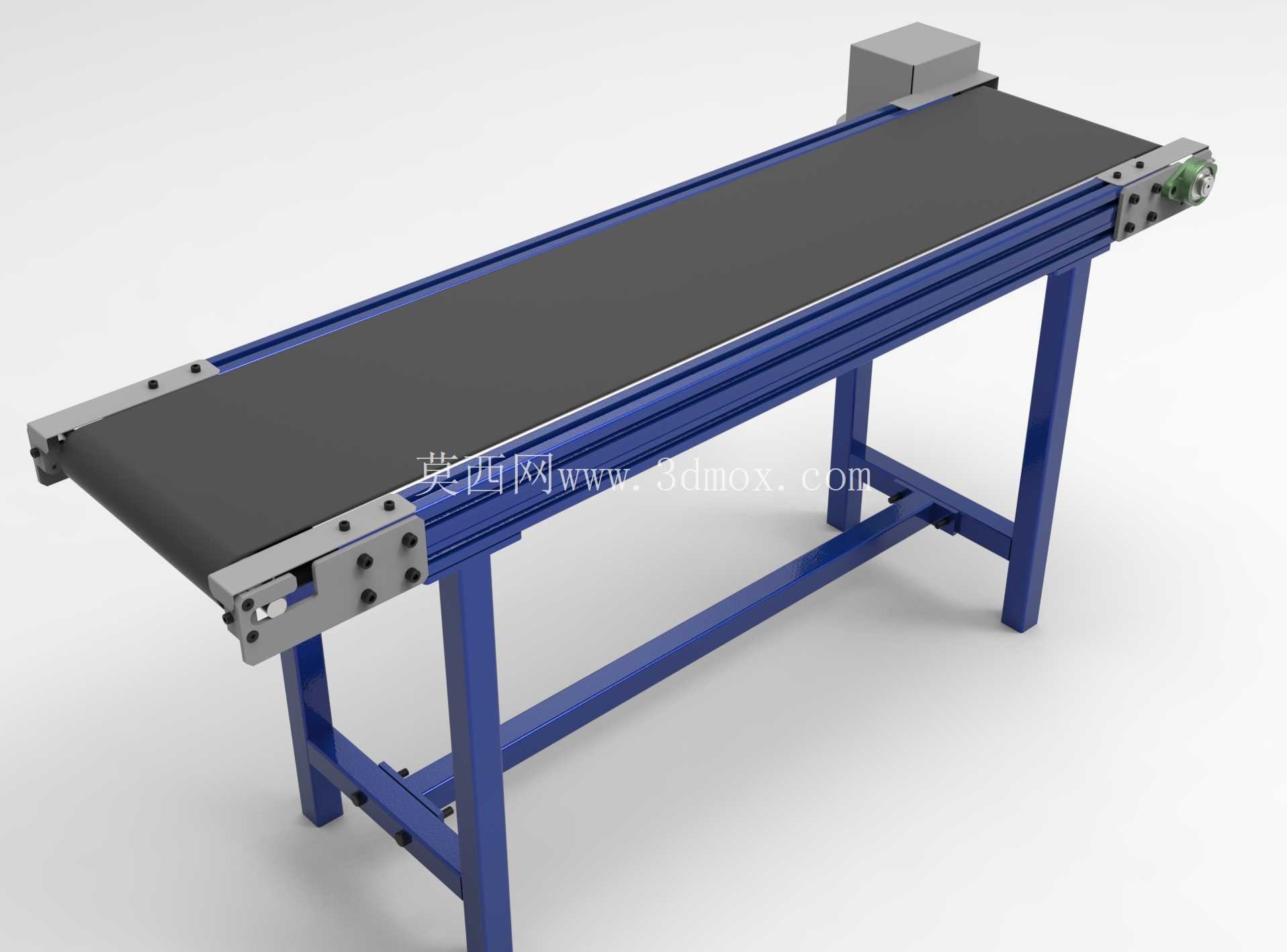

　　这套平皮带输送线的三维结构，面向车间里短距离工件转运、工位间节拍衔接的常规场景搭建，整体采用铝型材做主承载框架，搭配碳钢方管做下部支腿补强，兼顾了机架轻量化和现场拼装调整的便利性。从现场布置的边界条件来看，这类输送线通常架设在装配工位、检测工位或者包装工位之间，输送面高度需要和前后对接设备的作业面保持齐平，支腿底部预留的安装孔位可以配合地脚螺栓或者可调脚杯，在地面不平整的车间里完成水平校准，避免皮带运行过程中出现跑偏、物料滑移的问题。

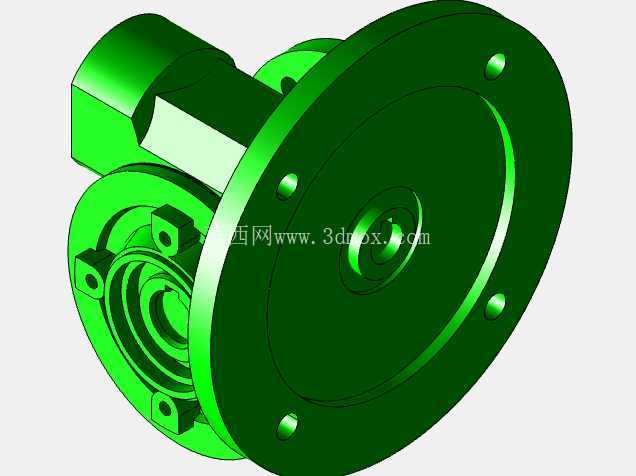

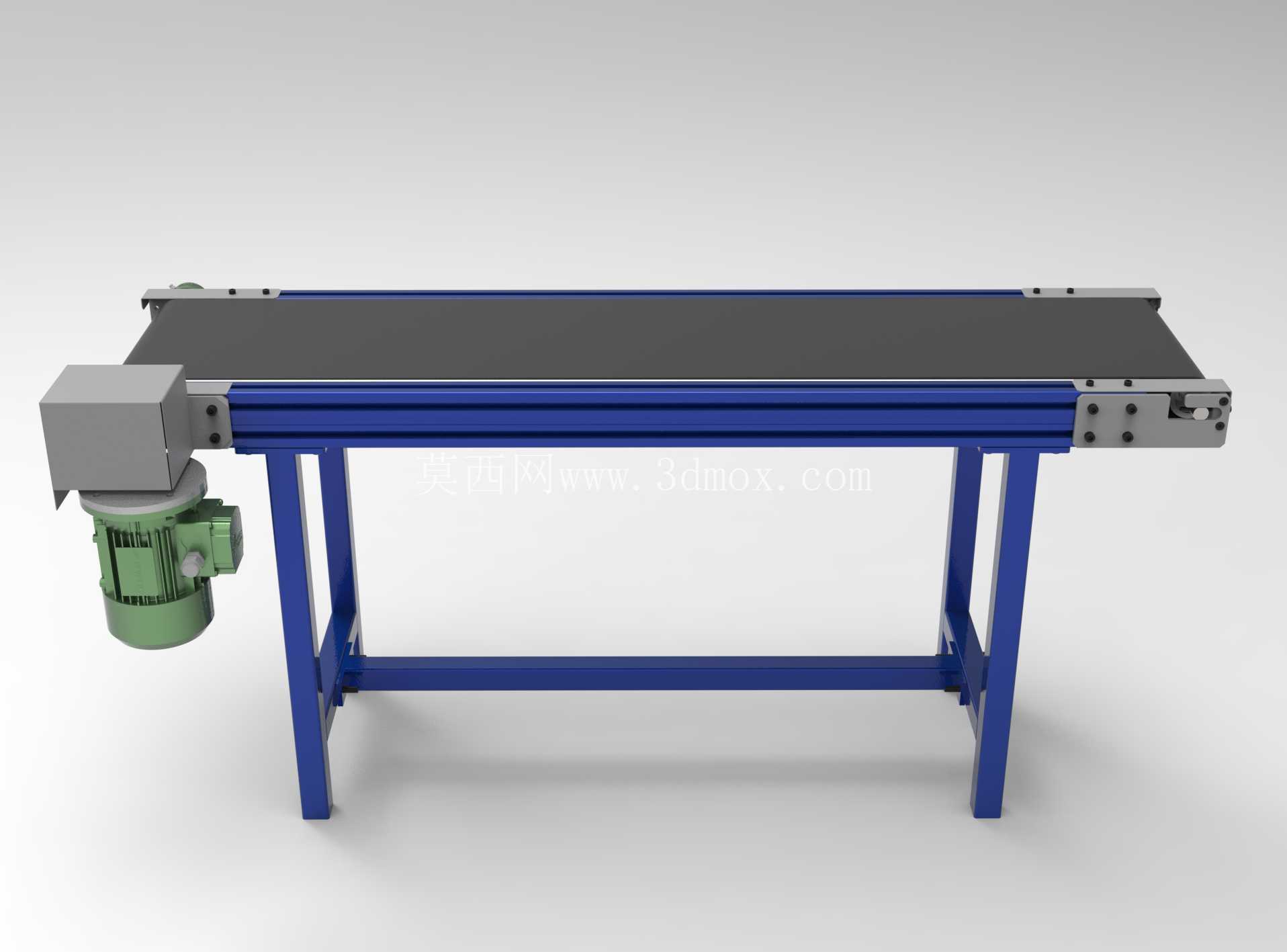

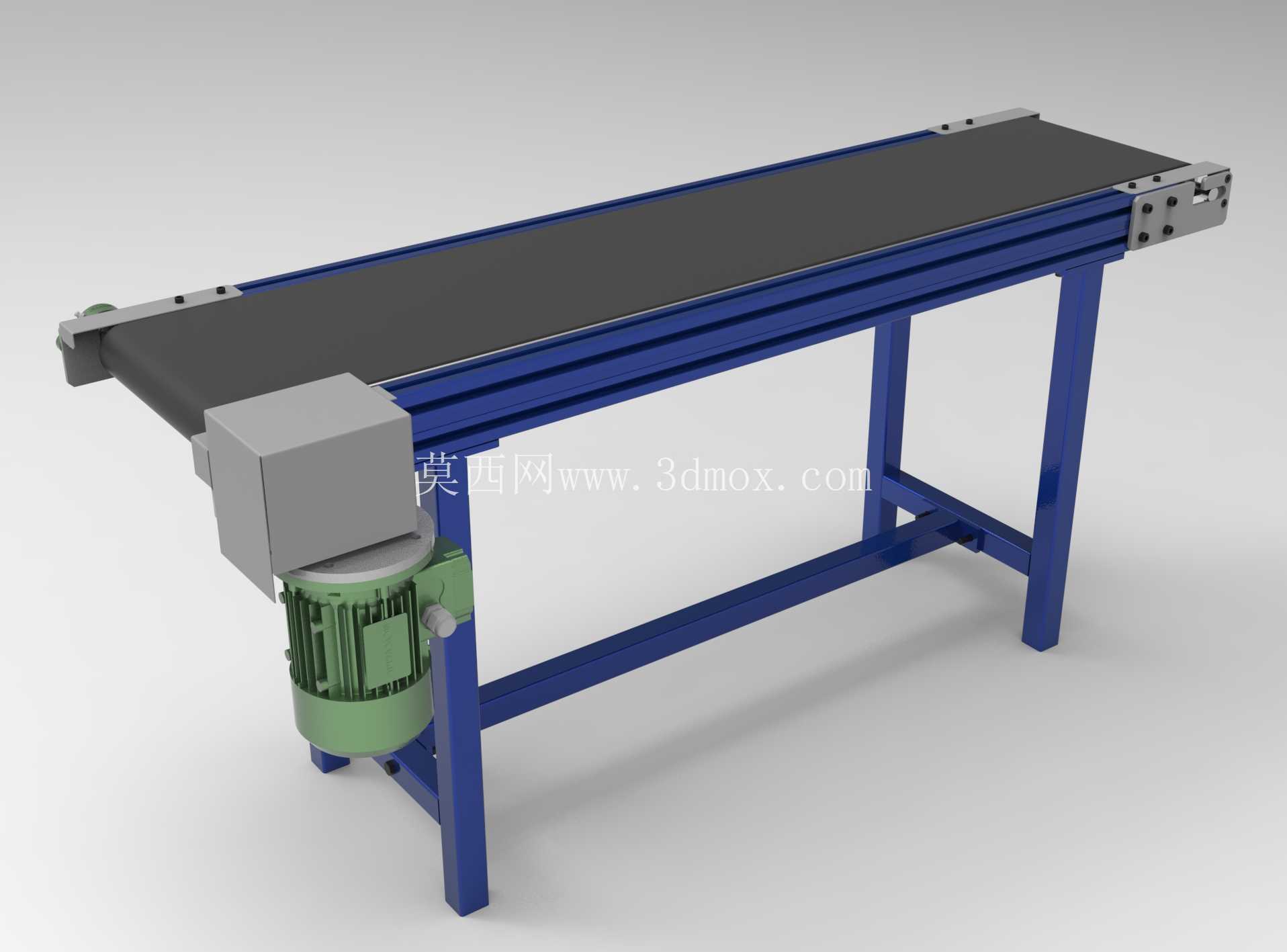

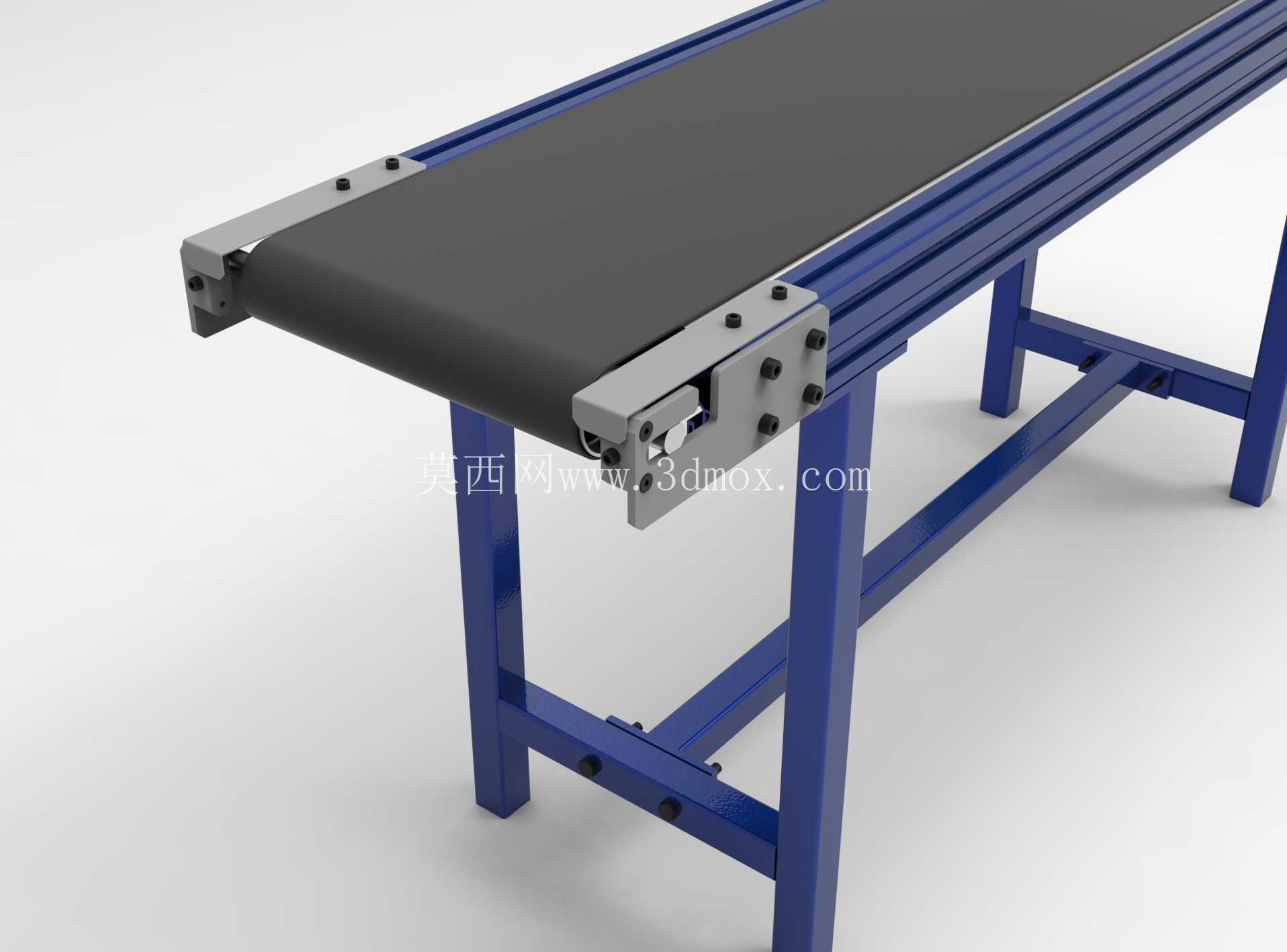

　　驱动端布置在设备一侧的机头位置，采用减速电机直连驱动辊筒的传动方案，电机和减速箱集成安装在机架侧方的安装板上，不需要额外搭建复杂的链轮链条传动结构，日常维护时只需要拆解电机端的固定紧固件，就能完成驱动组件的检修更换。从动辊筒布置在设备另一端，两端配置张紧调节机构，通过调整辊筒两端的螺杆行程，可以改变皮带的张紧力度，同时校正辊筒的平行度，从结构根源上降低皮带长期运行跑偏的概率。

　　皮带选用黑色平面工业输送带，表面平整摩擦力适中，既可以输送纸箱、袋装物料这类常规包装件，也可以承载注塑件、机加工小零件、电子组件这类工装托盘，在打印行业、轻工产品传输、自动化非标项目里都能适配。皮带下方沿输送长度方向布置了连续的支撑托板，托板固定在铝型材框架的内侧槽口上，不会出现皮带中部受载下沉的问题，哪怕输送段上同时放置多个较重的工件，皮带工作面也能保持平直，输送过程不会出现卡顿、颠簸。

　　机架主体的铝型材采用标准工业铝型材裁切拼装，型材槽口可以直接嵌入传感器安装支架、导向护栏、工位挡停机构，后续产线升级的时候不需要在机架上额外焊接钻孔，只需要利用型材槽内的T型螺栓就能加装附属组件，改造灵活性很高。下部支腿采用方形钢管焊接成门型支撑结构，两侧支腿之间加装横向连接梁，把整台设备的框架连成刚性整体，设备启停、负载变化的时候不会出现明显的机架晃动，运行稳定性比单纯全铝型材支腿的方案更好。

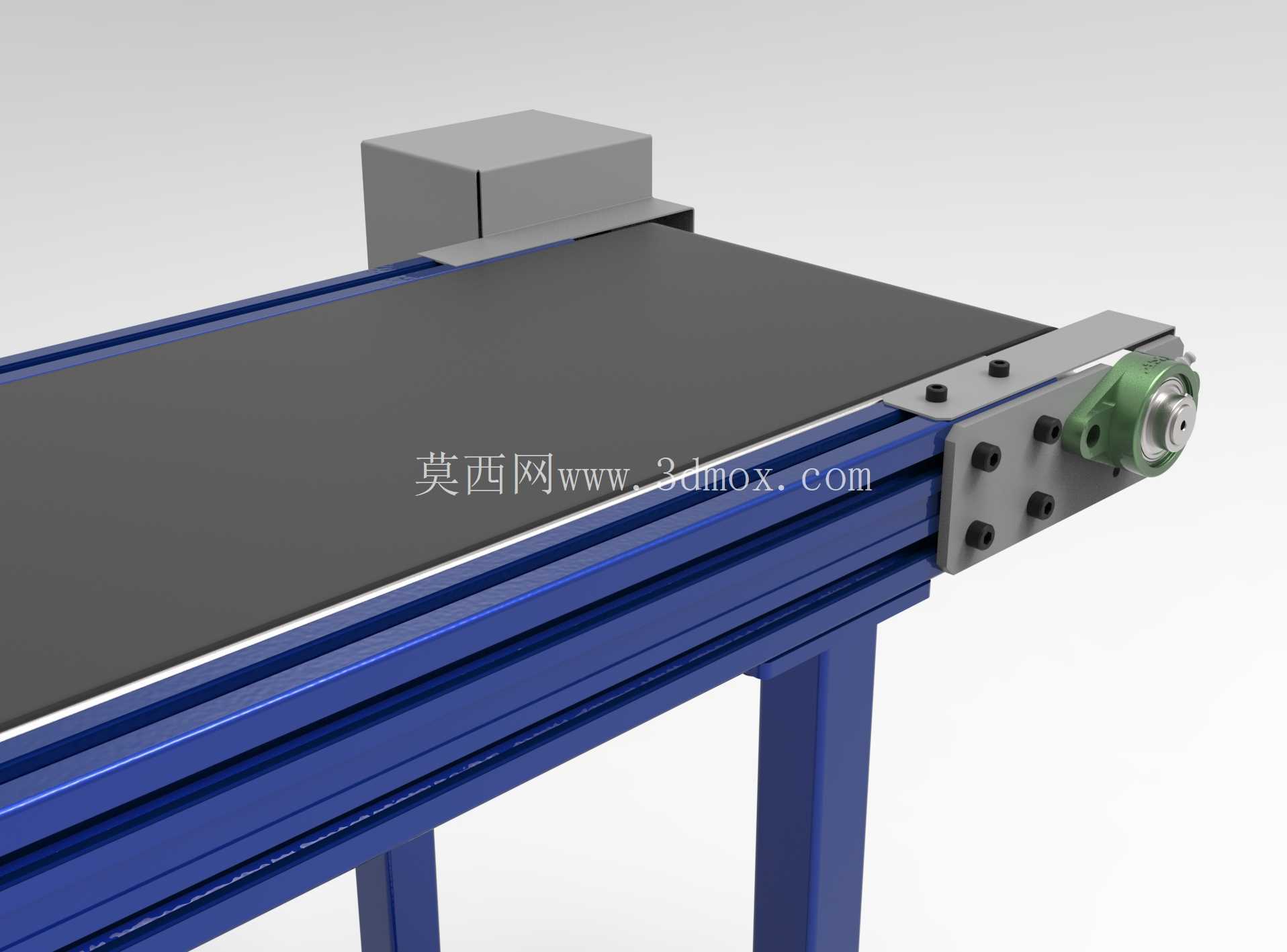

　　机头位置的驱动组件外侧预留了安全防护的安装空间，实际投产时可以在传动辊、电机输出轴的外露位置加装钣金防护罩，避免车间操作人员的衣物、工具卷入传动部位，满足车间设备的安全规范要求。设备两端的辊筒端座都采用可调式固定结构，装配的时候可以先把皮带套在两端辊筒上，再逐步锁紧张紧螺栓，调整皮带的预紧力到合适区间：预紧力过大会加剧辊筒轴承和皮带的磨损，预紧力过小则会出现驱动辊筒和皮带之间打滑、输送丢步的问题。

　　从三维建模的结构细节来看，所有型材的拼接位置都预留了标准连接件的安装空间，角件、螺栓、螺母的装配位置没有出现干涉，支腿和上部框架的连接位置采用加厚角码固定，承载能力可以满足常规轻工输送的负载要求。输送线的整体宽度和长度可以根据现场的工位间距灵活裁切调整，铝型材的裁切长度不需要开模定制，单台设备的设计交付周期很短，非常适合非标自动化项目里快速出方案、快速落地投产的需求。

　　设备的电气安装位也在机架侧方预留了走线空间，电机的供电线缆可以沿铝型材槽口布置，配合线槽把线缆完全收纳，现场布线整洁，后续加装光电传感器、启停按钮的时候，线缆也可以沿同一路径敷设，不需要额外在机架上焊接走线支架。针对需要在输送线上完成扫码、喷码、贴标工序的场景，平整的皮带工作面可以保证工件经过作业工位时姿态稳定，不会因为输送面颠簸导致扫码失败、贴标偏移的问题，在制药、日化、电子组装这类对输送节拍稳定性要求较高的产线里，这类结构简单、维护便捷的平皮带输送线是工位间物料转运的首选方案。
