转弯式蓝色皮带转角输送设备结构

　　该转角输送设备主要用于生产物流中需要改变物料行进方向的工位，常见于包装线、装配线、分拣线、食品轻工输送线以及车间内部周转区域。相比直线输送机，它能够在有限平面内完成90度左右的流向转换，减少人工搬运转角，也避免多条直线设备拼接时产生的过渡间隙和卡料问题。设备主体采用弧形皮带承载面，皮带沿弯曲轨迹运行，物料在蓝色带面上随皮带连续移动，适合纸箱、袋装件、小型工件、包装盒以及轻质零部件的稳定输送。

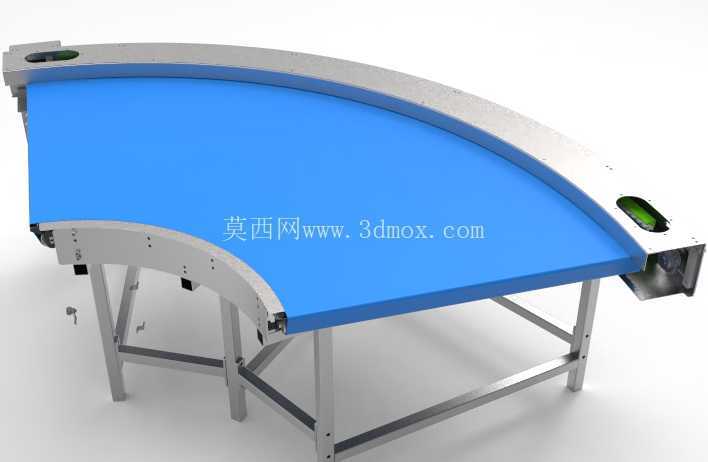

　　从结构布置看，设备承载段呈扇形转弯形态，两侧设置弧形护边，用于限制物料在离心作用下向外滑移。皮带下方由弧形机架和支撑构件承托，保证带面在转弯半径范围内保持平整。支腿采用方管焊接框架形式，前、中、后位置均设置落地支撑，支腿之间通过横撑连接，形成稳定的门架式底座。实际安装时，支腿底部可配合可调脚杯或膨胀固定件，用于补偿地面不平并控制输送高度。

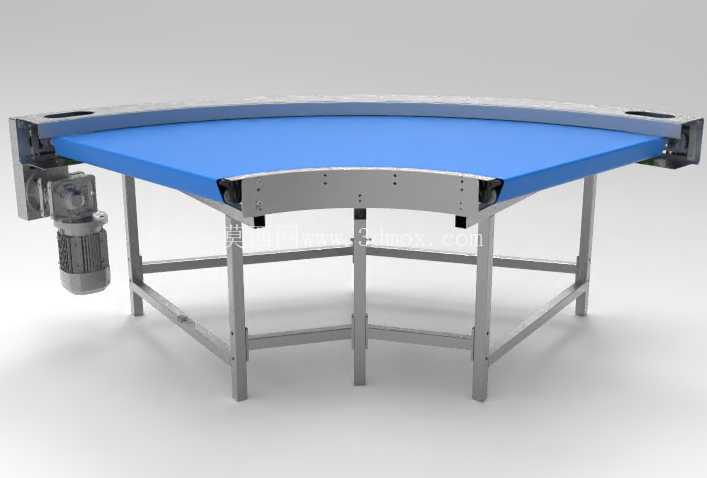

　　驱动部分布置在转弯设备一侧，采用电机减速机构直接或近距驱动滚筒。减速电机通过链传动将动力传递至主动辊，皮带在主动辊与从动辊之间形成闭合循环。链条传动方式便于在紧凑空间内布置动力单元，也方便后期维护张紧。设计时需要重点核算皮带在曲线段的运行轨迹，因为内外侧线速度存在差异，皮带边缘会受到附加拉伸和摩擦，若辊筒、托板和护边圆弧不一致，容易出现跑偏、带边磨损或噪声增大。

　　弧形护边不仅起到安全防护作用，也承担物料导向功能。对于较轻、较高或底面摩擦系数较低的物料，转弯过程中会受到惯性影响，外侧挡板高度和间隙需要根据物料尺寸确定。护边与皮带之间应保留合理间隙，既不能摩擦带面，也不能让小件掉入边缘。皮带表面选用蓝色平整带面，视觉上便于识别污物和物料位置，也适合一般工业环境中的轻型输送需求。

　　机架上方两端预留滚筒安装区域，端部侧板用于固定辊筒、轴承座和张紧结构。张紧调节通常通过从动辊轴座的长孔实现，调整时应保证两侧位移同步，避免辊筒轴线偏斜。曲线皮带的张紧力比普通直线皮带更敏感，过松会造成打滑和跑偏，过紧则会增加电机负载并加速带边疲劳。

　　在三维建模过程中，圆弧段是整机的核心。需要先确定内半径、外半径、转角角度和输送宽度，再依据扇形路径生成皮带、护边和支撑框架。皮带不宜简单用直线带弯折表示，应按实际弧形路径建立连续曲面，这样才能检查带面与护边、托板、滚筒之间的干涉关系。支腿位置应避开下方维护空间，同时保证设备落地后无明显悬臂。电机侧需要预留接线、检修和链条护罩安装空间，不能只按理想装配状态布置。

　　设备与前后线体衔接时，入口和出口高度应与相邻输送机保持一致，接缝处尽量缩小高差和水平间隙。若上游来料速度较快，应在转弯前设置导向或减速段，防止物料堆叠后在转角处挤压。对于需要洁净、防油或防滑工况，可在该结构基础上更换皮带材质、增加侧挡条或调整驱动防护形式。整体结构兼顾了连续输送、方向转换和现场布局紧凑性，是自动化物流线中常用的转角转接设备。
