起重机吊钩挂具参数化结构设计

　　在起重作业场景里，吊钩挂具是直接承载被吊重物、衔接起升机构与载荷的核心受力构件，广泛应用在车间桥式起重机、门式起重机、工程履带吊、港口门座吊等各类起重设备的取物环节，小到机加工车间的工件周转吊运，大到港口集装箱装卸、基建现场重型构件吊装，都需要这类挂具完成载荷的可靠挂载，其结构合理性直接决定起重作业的安全冗余与操作效率。

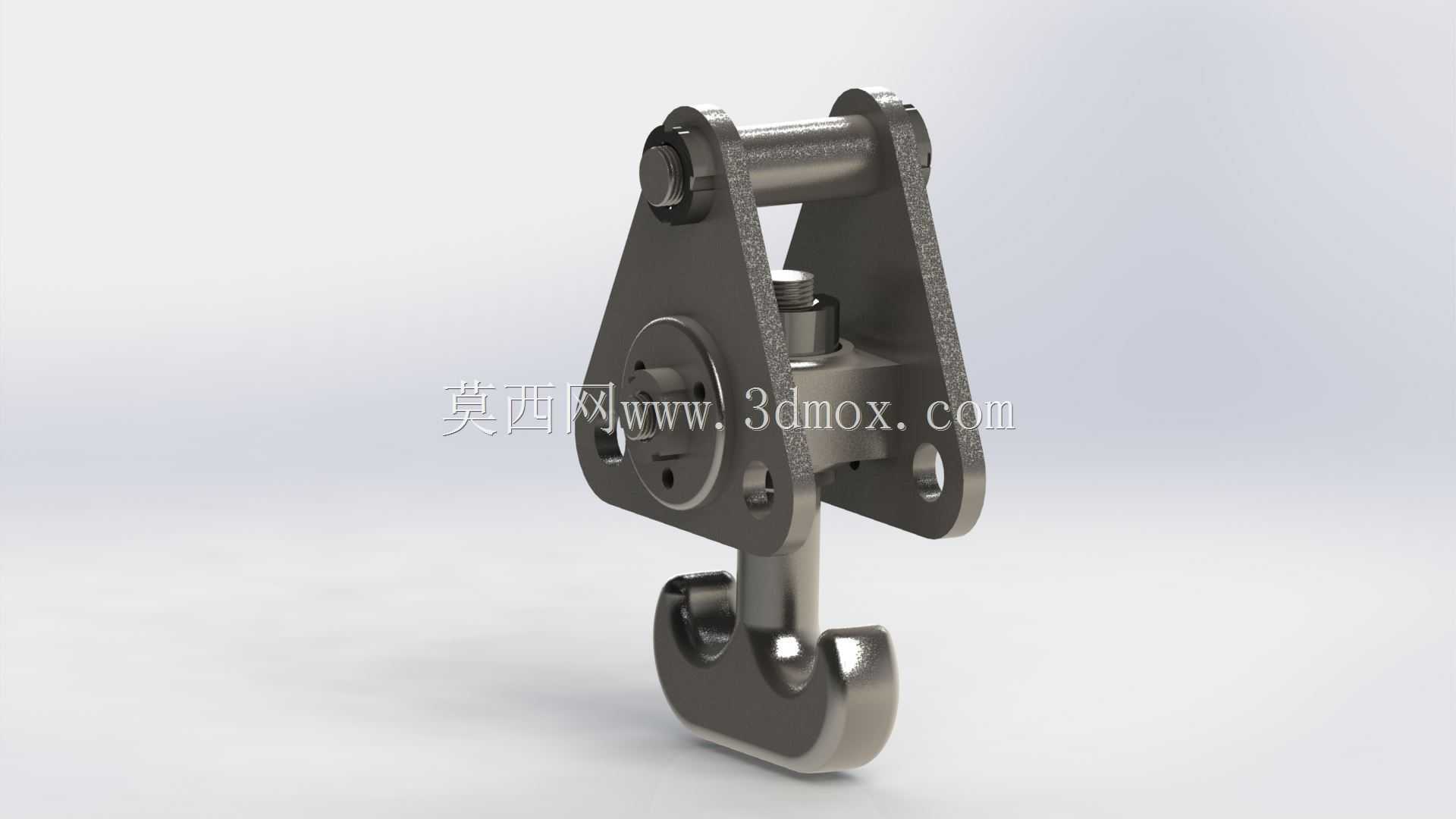

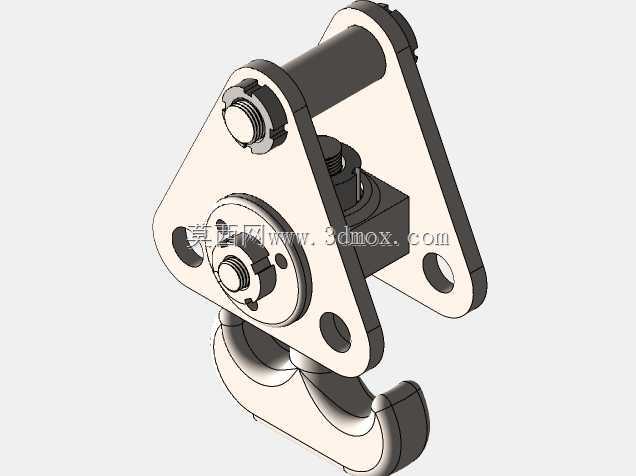

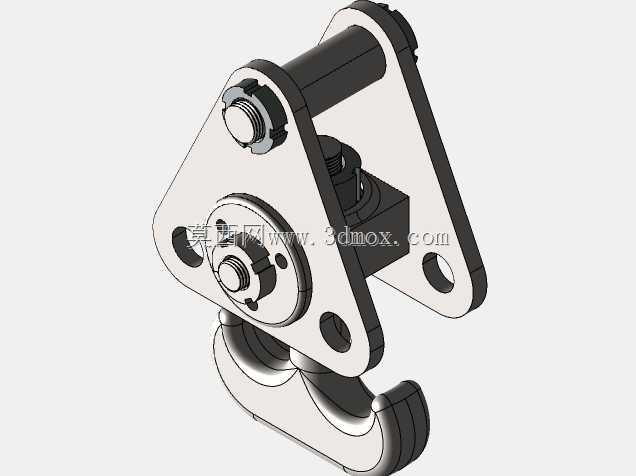

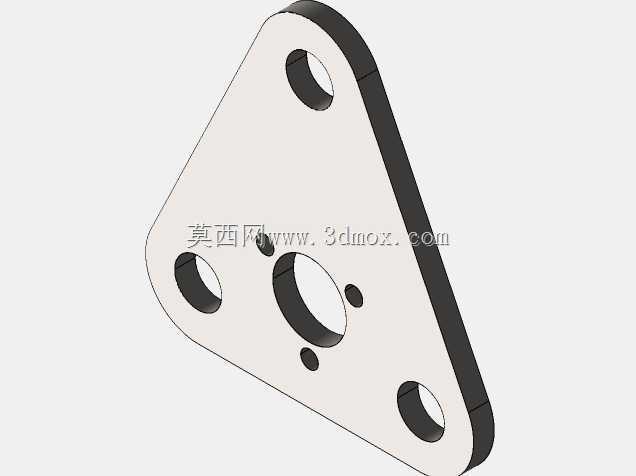

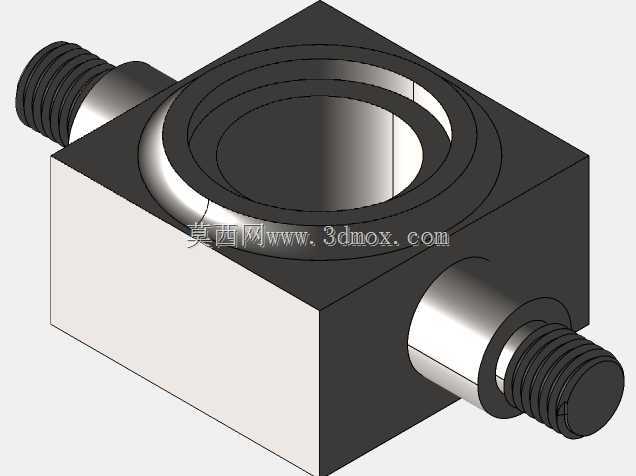

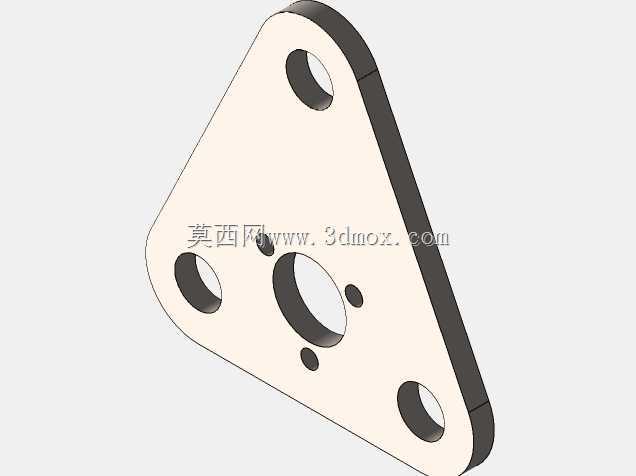

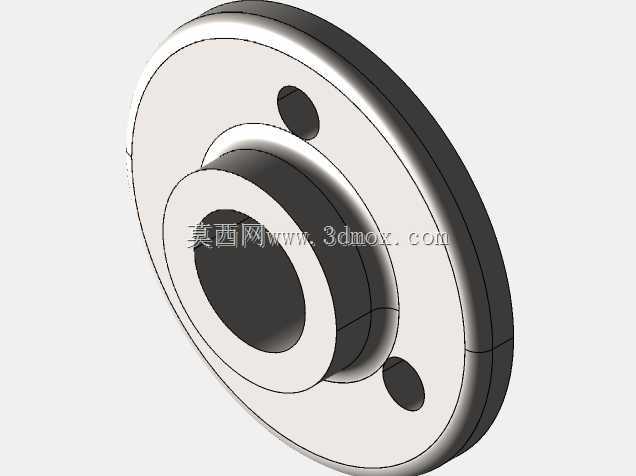

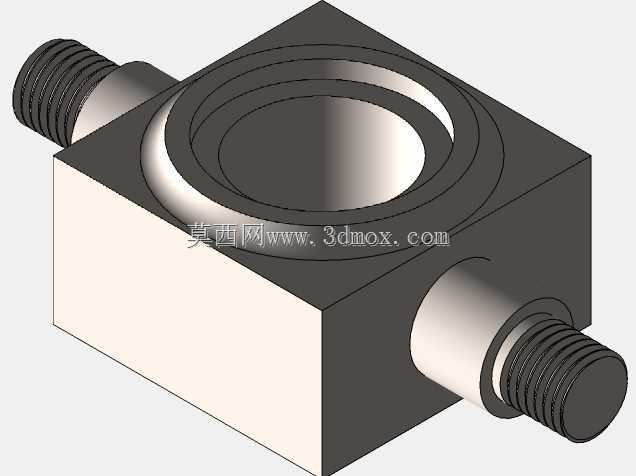

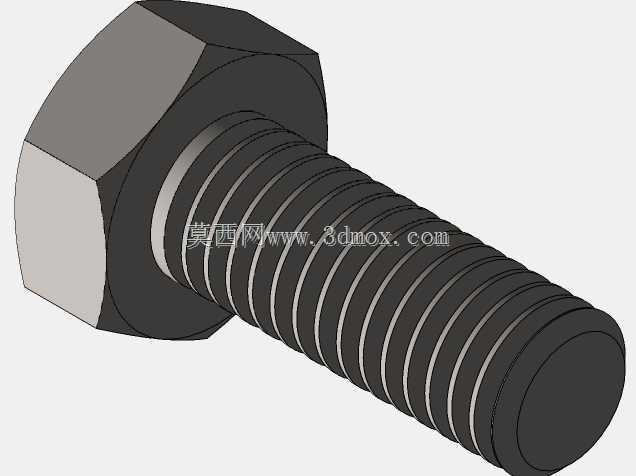

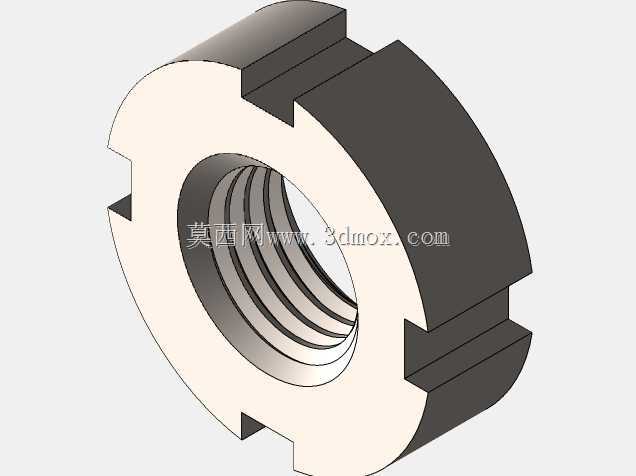

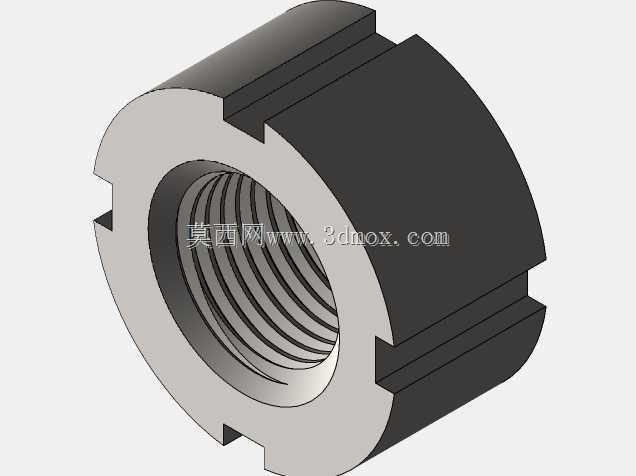

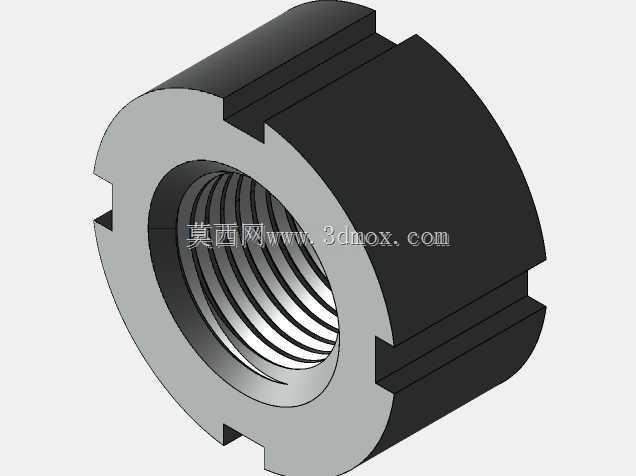

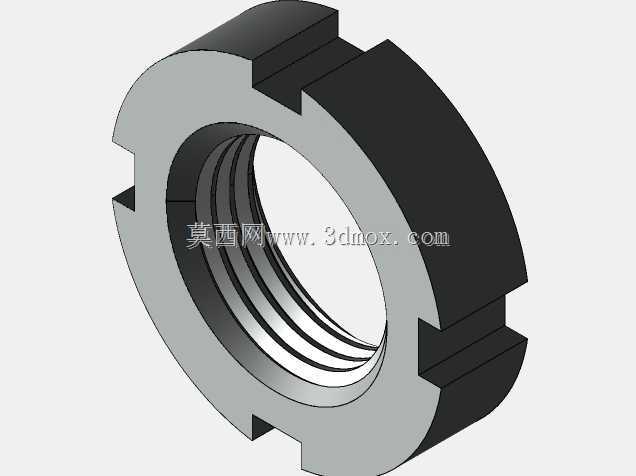

　　这套挂具采用分体式模块化结构设计，上部为双耳式连接架，通过横向销轴与起重机的起升滑轮组下端吊耳铰接，铰接位置预留了充足的转动间隙，允许挂具在起升过程中随载荷重心小幅摆动，避免起升瞬间的刚性冲击对销轴、连接架造成应力集中。连接架主体采用三角形承力布局，两侧板为等厚钢板裁切成型，中间设置带定位孔的回转连接盘，下部吊钩本体通过竖向销轴与连接盘中心孔配合，可绕竖向轴线360度自由回转，作业时无需调整起重机大车、小车位置，就能快速调整被吊重物的朝向，适配不同吊装工位的对位需求，比如车间内吊装机床床身时，可直接转动吊钩调整床身安装角度，省去反复挪车的辅助时间。

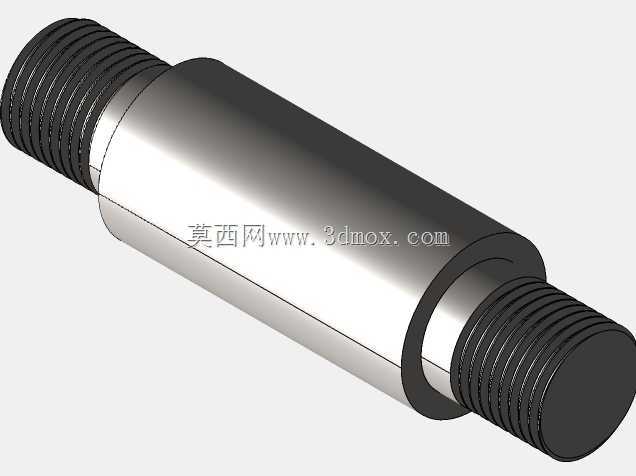

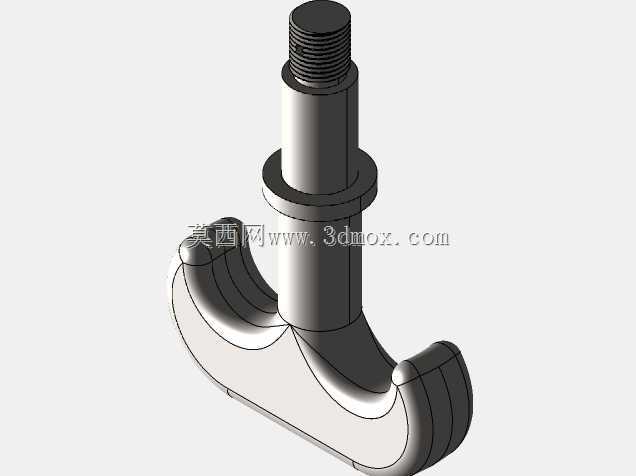

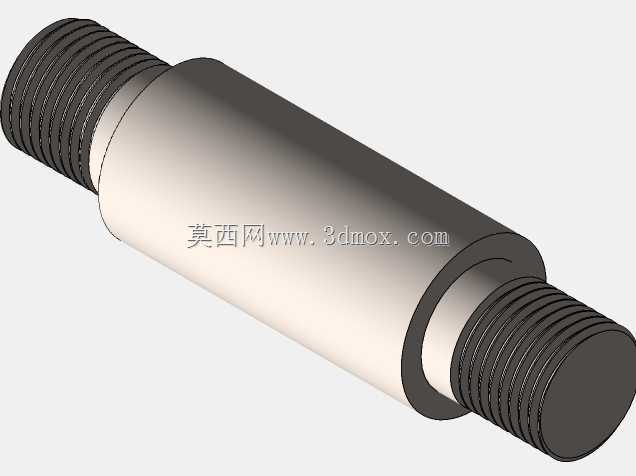

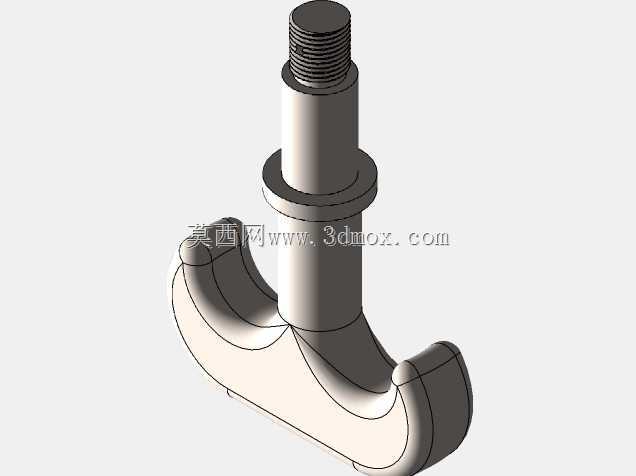

　　设计过程中所有零件均采用参数化尺寸驱动建模，每个承力部位的尺寸都对应实际受力核算结果：连接架双耳的孔间距、板厚根据额定起重量下的拉应力、剪应力校核值设定，销轴直径与孔的配合公差选用H8/f7间隙配合，既保证转动灵活性，又避免配合间隙过大造成的晃动冲击；吊钩钩身的截面采用渐变圆角过渡，从钩尖到钩颈位置截面逐步加厚，完全匹配起吊时钩身的弯矩分布规律，钩尖位置设置防脱挡边的安装位，可配套加装弹簧式防脱棘爪，防止吊装过程中吊索从钩口滑出引发安全事故。

　　从安装边界来看，上部连接耳的开孔中心距、销轴孔径可适配市面上多数标准起重机起升机构的下端接口，不需要额外加工过渡连接件就能完成换装；整体结构的闭合高度控制在常规起重吊具的适配范围内，不会过多占用起重机的有效起升高度，在厂房层高有限的室内车间作业时，能最大化保留可用起升行程。下部吊钩的开口尺寸、钩身深度适配常见的吊装带、钢丝绳索具、卸扣的连接尺寸，不管是环形吊带直接挂接，还是通过卸扣连接专用吊梁，都能保证索具在钩内的摆放角度处于合理受力区间，避免索具出现小角度弯折降低承载能力。

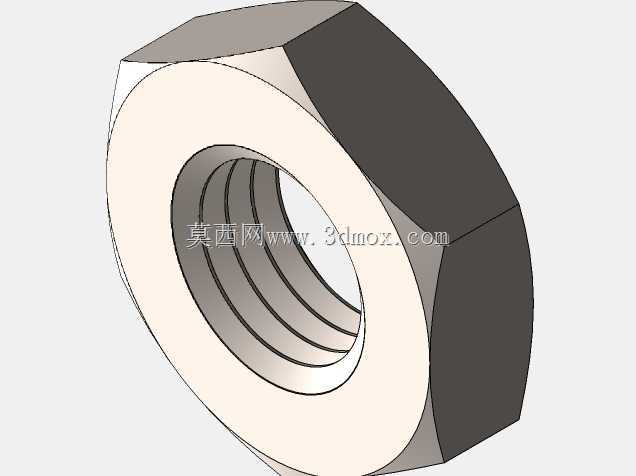

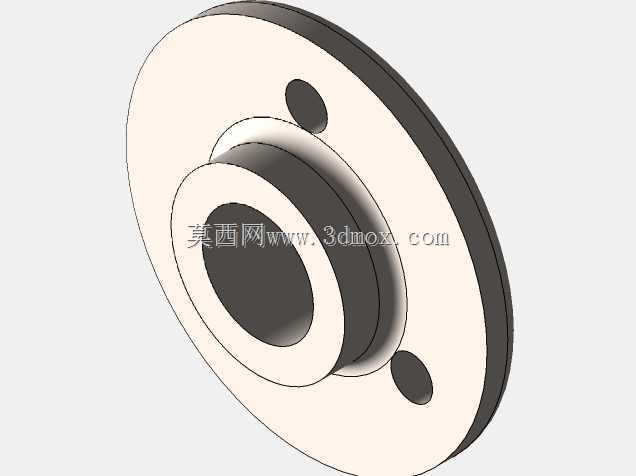

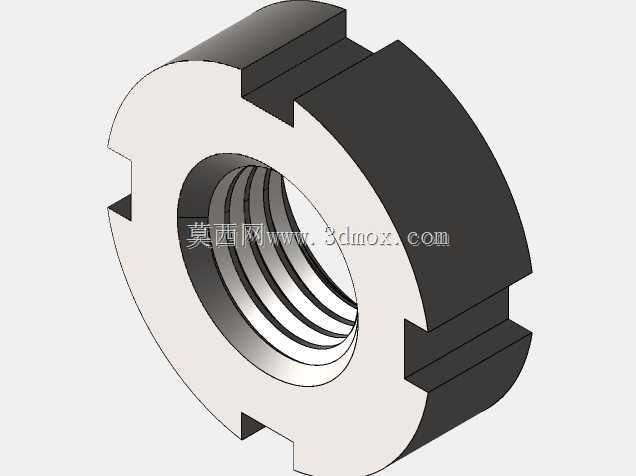

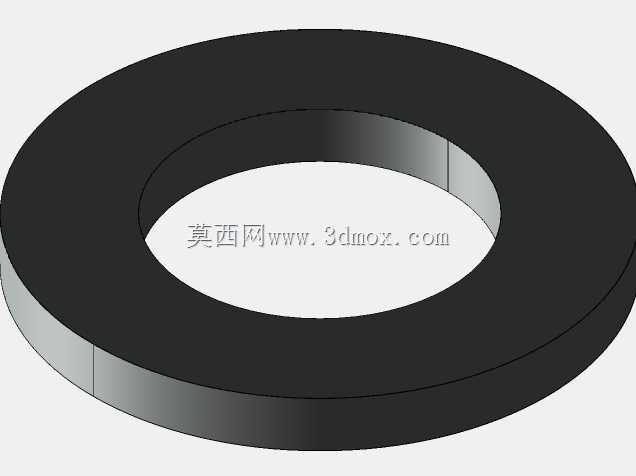

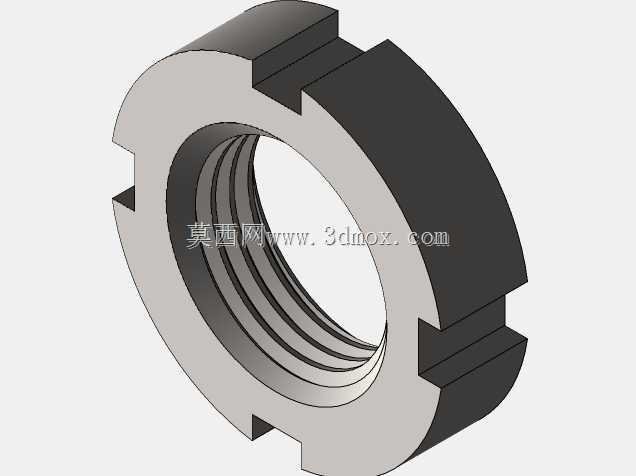

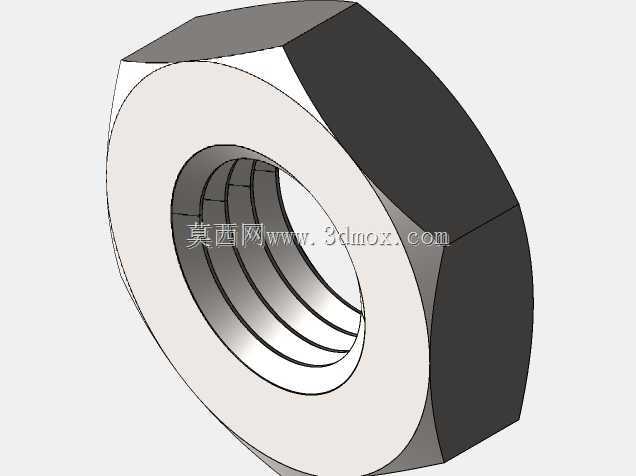

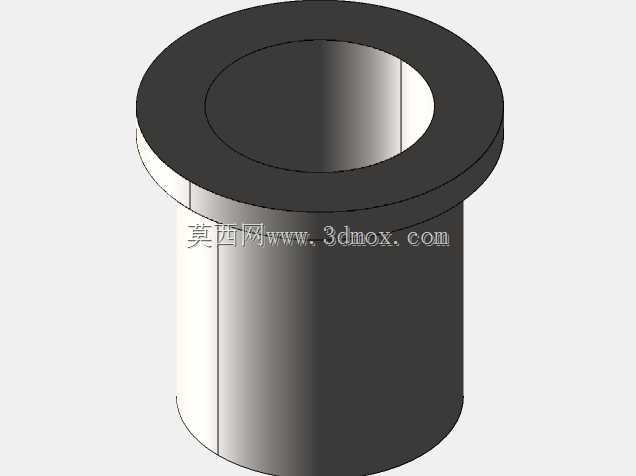

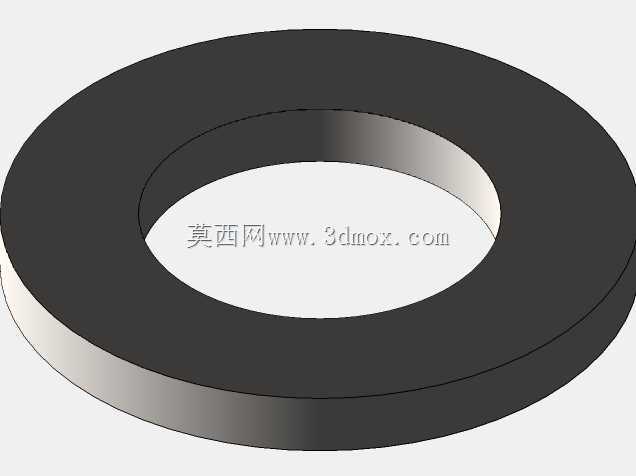

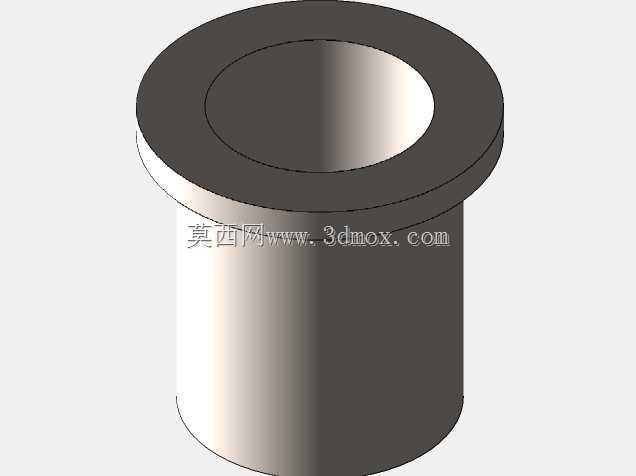

　　结构细节上，连接架两侧板之间设置了定位衬套，衬套长度与两侧板内间距一致，销轴穿装后通过端部开口销锁定，既避免两侧板受载后向内变形挤压中间回转部件，也能防止销轴在作业过程中转动窜出；回转连接盘与下部吊钩的配合位置设置了耐磨衬垫，长期回转作业时仅需更换衬垫就能修复配合间隙，不需要整体更换吊钩或连接架，降低后期维护成本。所有承力焊缝的位置都避开了最大应力截面，焊接坡口形式按照角接全焊透结构设计，建模时预留了焊脚尺寸的建模特征，后续出工程图时可直接提取焊缝标注参数，不需要二次调整结构。

　　实际作业过程中，这类挂具的受力状态会随起升角度、载荷摆动幅度动态变化，建模时特意对各铰接位置的运动行程做了干涉检查：当挂具随载荷摆动至最大允许角度时，连接架下部不会与吊钩钩身发生碰撞，上部双耳也不会与起升机构的下端护罩产生干涉；吊钩回转至任意角度时，钩身与连接架的间隙都能保证索具顺利挂取，不会出现卡滞。针对不同额定起重量的衍生需求，仅需调整参数表内的板厚、销轴直径、钩身截面尺寸参数，就能快速生成对应吨位的挂具模型，不需要重新绘制每个零件的草图，大幅缩短同系列吊具的设计周期。
