简易插销式金属门闩结构设计

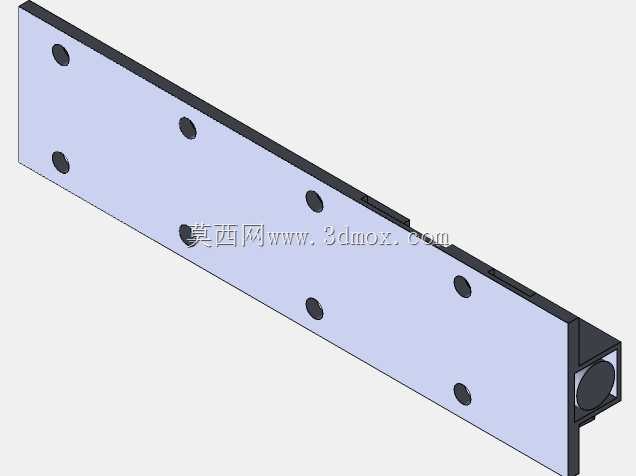

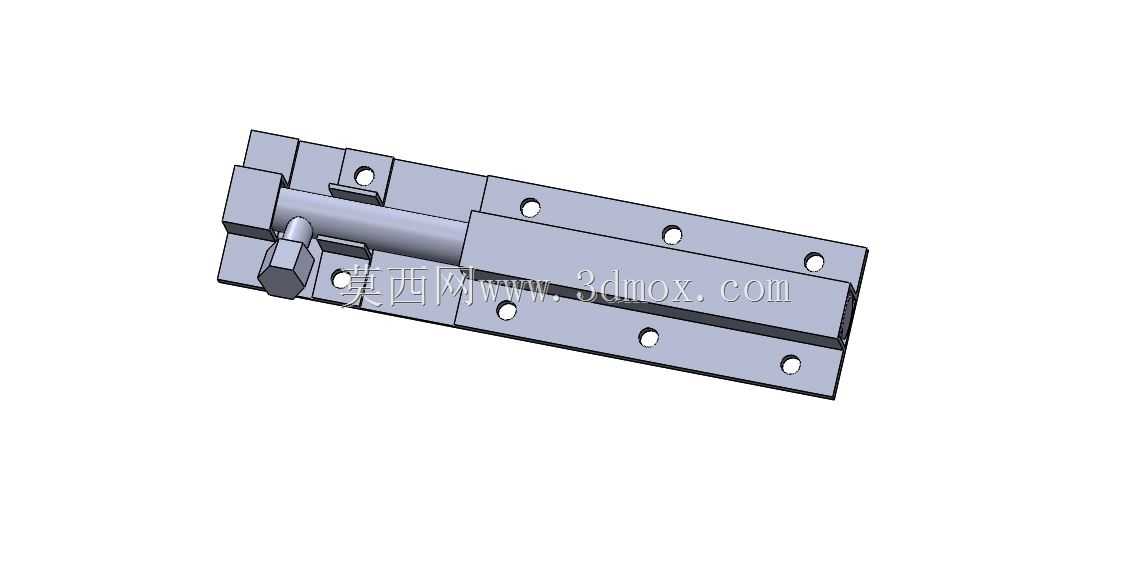

这款插销式门闩是民用及工业场景中常用的门窗锁止构件，日常可见于厂区设备检修门、仓储隔间平开门、民用住宅入户副门、户外设备防护柜门等场景，核心作用是在门扇闭合后提供横向锁止约束，避免门扇受外力、风压或意外触碰发生非预期开启，部分场景下也可作为门扇闭合后的辅助定位构件，搭配主锁使用提升整体锁止可靠性。从结构设计逻辑来看，整体采用对称式长条安装座布局，两块带安装孔的固定座分别对应门扇与门框的安装基面，固定座上的通孔采用等间距排布，适配市面常用的自攻螺钉或机丝螺钉安装，安装时无需对基面做复杂的二次加工，仅需保证两个固定座的同轴度即可完成装配，对安装人员的技能要求较低，适配木质、钢制、铝合金等多种常见门扇材质。核心活动构件为圆柱形插销杆，杆体一端做了倒角导向处理，在两个固定座存在小幅同轴度偏差时也能顺利插入对应锁孔，降低安装容错门槛；插销杆的操作端设置了一体式拨块，拨块做了防滑棱处理，操作人员佩戴劳保手套也能顺畅拨动插销完成启闭动作，不会出现打滑脱手的问题。插销杆的滑动行程经过合理匹配，完全伸出时插入门框侧固定座的深度足够，可承受一定的横向冲击载荷，不会因小幅外力撞击就发生脱锁；完全收回时插销杆端部不会突出固定座端面，避免门扇开启过程中剐蹭过往人员或搬运的物料，消除安全隐患。从安装边界来看，整体结构厚度较薄，安装后突出门扇表面的尺寸控制在合理范围，不会占用过多门扇侧边空间，适配厚度30mm以上的各类平开门使用，固定座上的安装孔位做了沉头设计，螺钉安装后头部完全沉入沉孔内，不会突出表面影响外观或剐蹭物体。整个结构没有复杂的弹性零件或传动构件，所有活动面均为平面与圆柱面配合，长期使用过程中不易积灰卡滞，即便在粉尘较多的车间、户外潮湿环境下也能保持顺畅的操作手感，故障率极低，日常仅需定期在滑动配合面涂抹少量润滑脂即可完成维护，全生命周期的维护成本极低。在建模过程中，所有配合面均按照常规五金件的公差等级做了配合间隙预留，插销杆与固定座导向孔采用间隙配合，既保证滑动顺畅，又不会出现过大的旷量导致插销晃动，固定座的边角均做了小圆角钝化处理，避免加工、安装及使用过程中划伤操作人员，符合五金构件的安全设计要求。
