小型螺杆式平行夹持虎钳结构设计

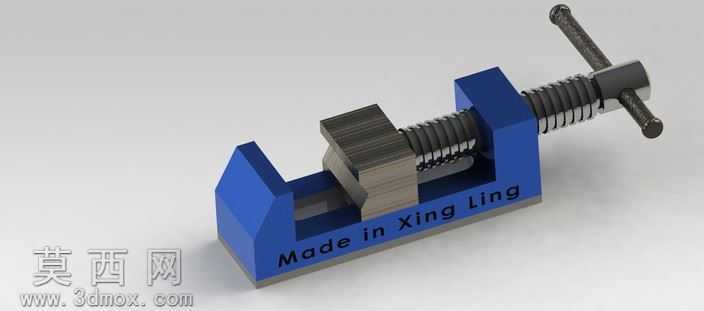

本作品为手动螺杆驱动式平行夹持虎钳三维模型，整体采用模块化结构设计，通过三维建模软件完成全零件参数化建模与整机装配，经渲染输出直观的效果展示图。建模过程中严格遵循机械加工零件的尺寸配合规范，对固定钳身、活动钳口、传动螺杆、T型手柄、复位弹簧、防滑钳口垫块等核心零件逐一进行特征构建：固定钳身采用一体式L型结构设计，底部预留安装基准面，侧壁开设螺杆过孔与导向滑槽，建模时对棱边做合理倒角处理，既符合实际加工的工艺要求，也避免应力集中问题；活动钳口与钳身滑槽采用间隙配合设计，可沿导向方向做平稳直线运动，钳口接触面设计有交叉防滑齿纹，提升夹持工件时的摩擦力，防止工件夹持过程中出现滑移。传动部分采用梯形螺纹螺杆结构，螺杆一端与固定钳身做轴向定位配合，另一端与活动钳身通过螺纹副连接，顶端安装T型穿杆式手柄，通过转动手柄即可带动螺杆旋转，驱动活动钳口完成开合动作，实现对工件的夹紧与松脱；螺杆外侧套置圆柱复位弹簧，弹簧两端分别抵接固定钳身与活动钳口，在松开工件时可辅助活动钳口快速复位，提升操作顺畅度。材质与渲染阶段，对钳身主体赋予深蓝色金属烤漆材质，钳口、螺杆、手柄等受力零件赋予哑光钢材材质，弹簧赋予弹簧钢金属质感，通过调整环境光、反射参数与阴影效果，真实还原五金工装夹具的金属质感与装配细节。设计思路上聚焦小型工件装夹需求，整体结构紧凑、操作便捷，无需额外动力源即可完成手动夹持作业，可适配小型零件加工、模型制作、手工DIY等场景的工件固定需求，建模过程中对所有运动部件做了装配干涉检查，确保螺杆转动、钳口滑动过程无零件干涉，各配合尺寸符合通用五金夹具的设计规范，完整还原了手动平行虎钳的机械结构与工作原理。
