双色合页式铰链结构三维设计

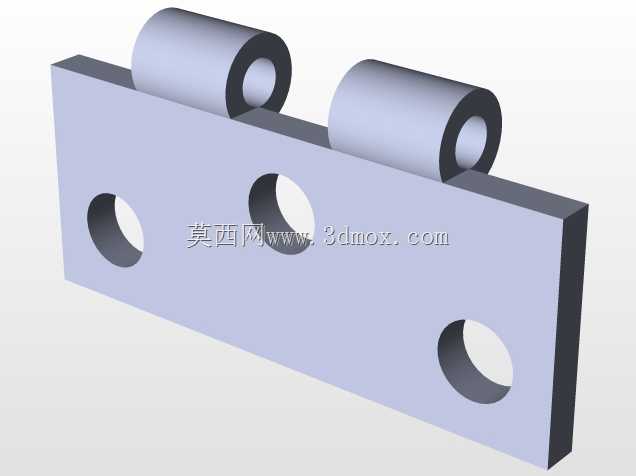

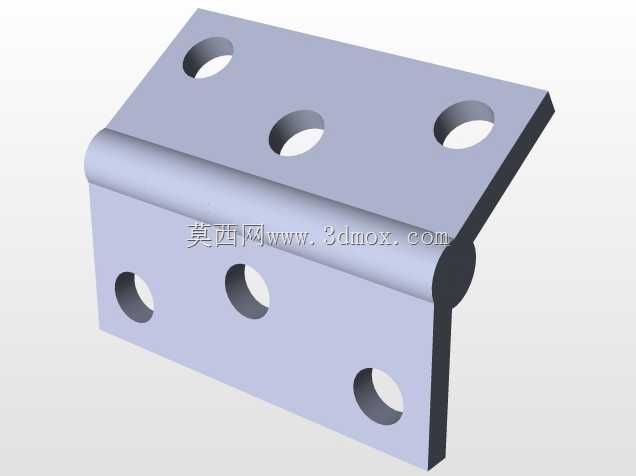

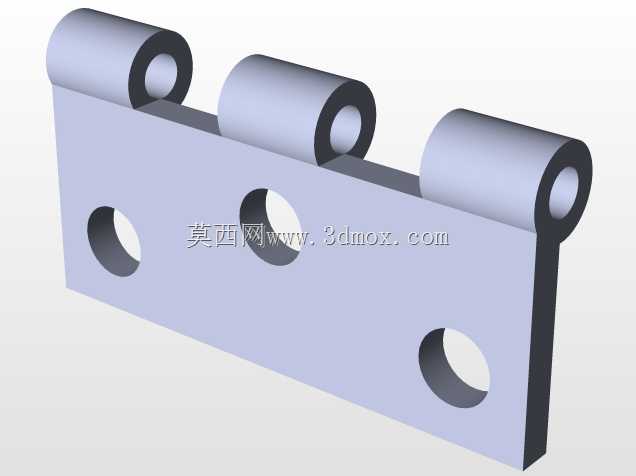

日常家装与小型设备装配场景中，这类铰接结构承担着转动连接与开合限位的核心作用，小到家居橱柜门、收纳箱盖，大到小型设备检修舱门、低压配电柜柜门，都能见到同原理结构的应用。从结构设计逻辑来看，这款铰链采用两片页片搭配同轴销轴的经典铰接形式，其中一片页片做了三瓣轴套结构，另一片对应做两瓣轴套，装配时轴套交错咬合后穿入销轴，既保证了转动副的同轴度，又能让页片在开合过程中受力均匀，避免单侧受力导致的轴套变形或销轴弯折。页片上预留的沉头安装孔，是按照常用的自攻螺丝或机丝牙螺丝尺寸设计的，沉头深度刚好能让螺丝头完全没入页片平面，安装后不会出现螺丝凸起剐蹭开合面的问题，同时孔位的排布间距参考了常规板材的安装边距要求，不会因为孔位太靠近板材边缘导致安装时板材开裂。页片与轴套的衔接位置做了圆角过渡处理，没有尖锐的应力集中棱角，在频繁开合的交变受力场景下，能有效降低衔接位置的疲劳断裂风险，转动配合的轴套间隙控制在合理范围，既不会因为间隙过大出现开合晃荡，也不会因为间隙过小导致转动卡滞，即使在有少量浮尘的使用环境下，也能保持顺畅的转动手感。从安装边界来看，这款铰链的闭合状态厚度适配常规15-25mm厚度的板材安装需求，开合最大角度可以达到180度，完全满足日常柜门、箱盖的全开使用需求，页片的侧边做了微小的倒角处理，安装时不会划伤操作人员的手部，也不会在开合过程中剐蹭相邻的安装面。在做三维建模时，轴套的同轴度公差、页片安装孔的位置度公差都做了合理的参数化设置，后续如果需要调整页片尺寸、孔位间距或者轴套直径，只需要修改对应参数就能快速衍生出不同规格的同系列铰链模型，不需要重新搭建整体结构，能大幅提升同类型产品的设计迭代效率。这类铰接结构在实际选型时，需要根据被连接件的重量、开合频率来对应选择页片的材质厚度，常规家用场景下1.5-2mm厚度的冷轧钢页片搭配镀锌销轴就能满足使用寿命要求，如果是在潮湿环境下使用，还可以将材质替换为不锈钢或者做表面喷塑处理，提升结构的防锈耐腐蚀能力。
