木柄手持钢锯结构三维设计

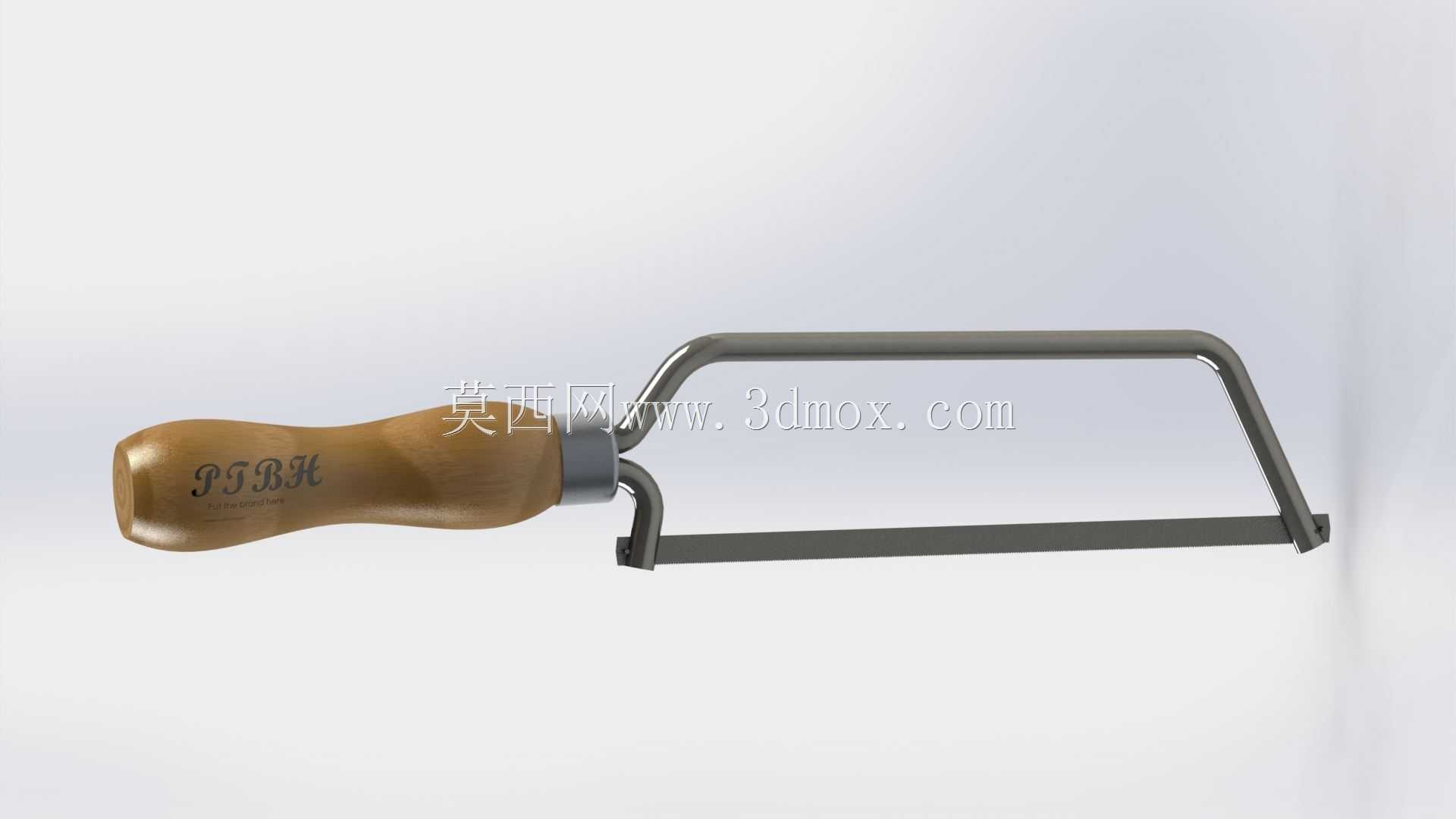

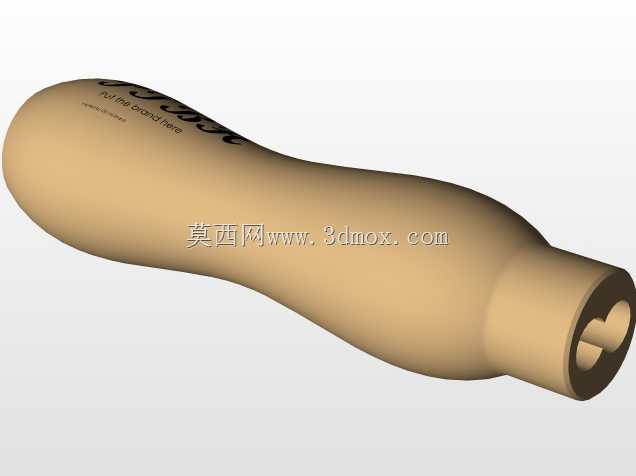

这款手持木柄钢锯的三维结构设计，完全围绕现场手工锯切作业的实际使用需求展开，在建模阶段就充分考虑了不同作业场景下的操作适配性。日常机加工车间的边角料修整、五金维修现场的小尺寸金属型材切断、家装作业里的细管材与薄壁件裁切，都能看到这类手锯的使用身影，相比电动切割设备，它不受供电条件限制，狭小空间内操作灵活，不会出现过热烧损工件的问题，对薄件、脆性材料的锯切友好度更高。从结构设计逻辑来看，握柄部分采用符合人体工学的弧面收腰造型，建模时特意做了握感贴合的曲面过渡，木柄表面的防滑纹理做了等距排布，长时间握持施力时不会出现硌手、打滑的问题，握柄与金属锯架的连接位置做了嵌入式的卡位结构，配合压装固定的金属箍，能避免作业过程中握柄松动偏转，保证施力方向始终与锯条运动方向保持一致。锯架部分采用U型弯折的一体式钢结构设计，建模时对弯折处做了圆角应力释放处理，避免长期张紧锯条时出现应力集中导致的架体变形，架体前端的锯条固定座与尾部的张紧结构做了同轴度约束，保证锯条安装后始终保持平直张紧状态，不会出现锯切过程中锯条扭曲、崩断的问题。张紧结构采用旋钮式压顶设计，旋转调节时可以线性调整锯条的张紧力度，适配不同厚度、不同齿距的锯条安装需求，不需要额外工具就能完成锯条的快速更换。从安装边界尺寸来看，整锯的握持区域直径控制在32mm，适配绝大多数成年人的手掌握持尺寸，锯架的内空宽度预留了标准手工锯条的安装行程，锯条安装后的有效锯切深度可以覆盖日常作业中常见的20mm以内金属型材、30mm以内塑料或木质工件的裁切需求，整体外轮廓尺寸控制在合理范围，放入常规五金工具箱的工具隔层时不会出现卡滞，携带外出作业十分方便。建模过程中对各个配合面做了公差匹配，握柄与金属箍的配合采用过盈压装的尺寸设定，锯条固定销与架体安装孔的配合采用小间隙滑配，既保证安装拆卸的顺畅度，又不会出现作业过程中销钉脱落的问题，锯架表面的结构做了等壁厚处理，在保证整体结构强度的前提下尽可能控制整体重量，降低长时间手持作业的疲劳感。针对锯切作业时的受力特点，架体的受力段做了局部加厚处理，承受张紧拉力的位置没有设计多余的减重孔，避免应力集中导致的架体断裂，握柄尾部做了圆弧收边，施力推锯时尾部不会硌到掌心位置，细节处的结构处理完全贴合一线作业人员的实际使用习惯，没有冗余的装饰性结构，所有曲面、棱角的设计都服务于实际使用功能。
