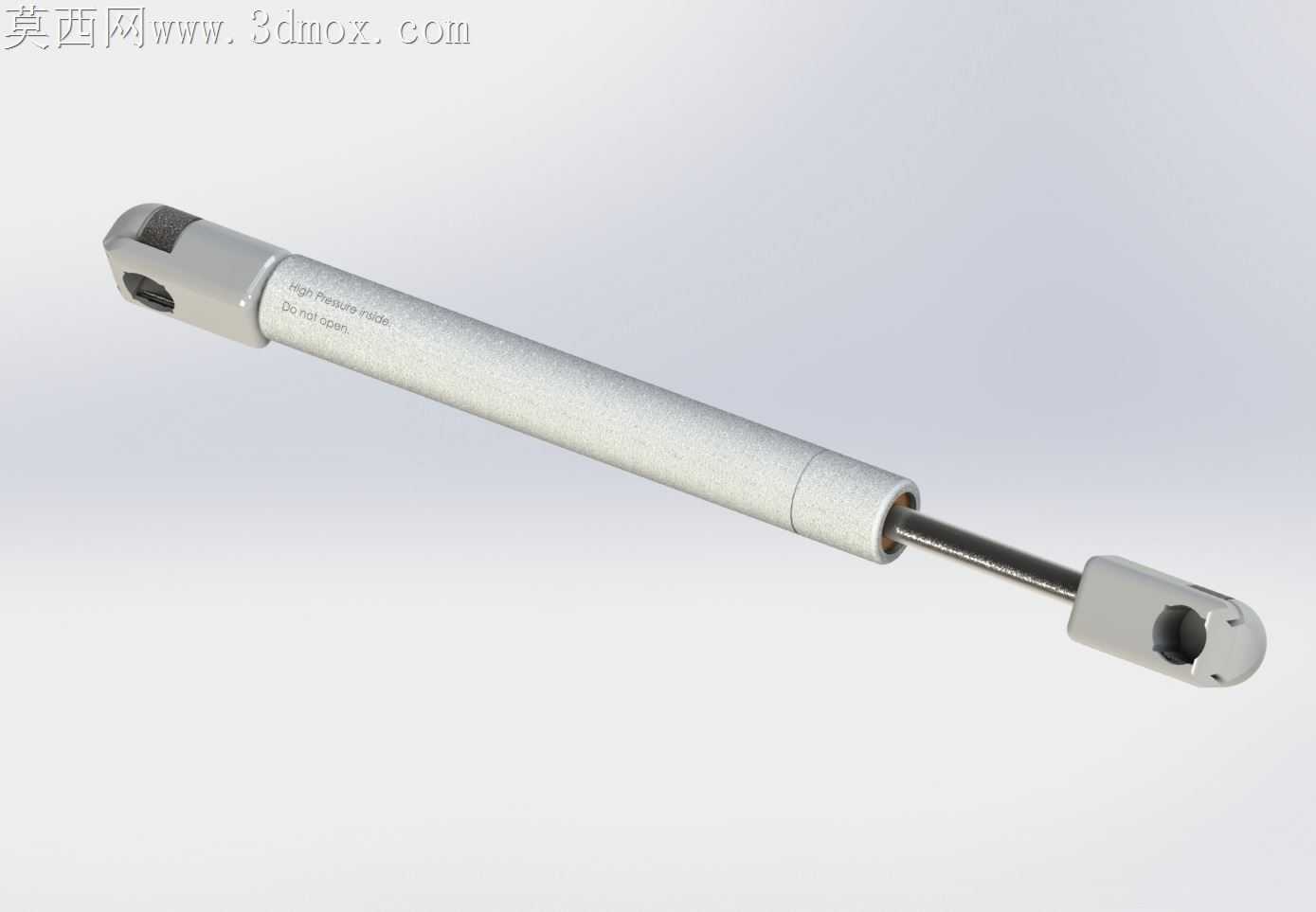

柜门用气动支撑活塞杆结构设计

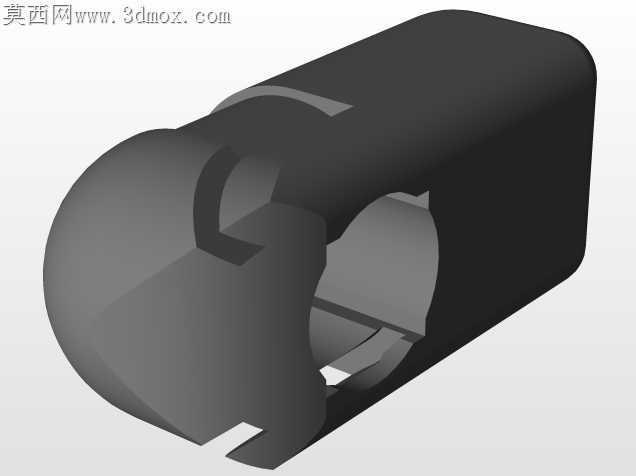

常规柜门气弹簧在批量装配时最容易出现的问题，是两端连接头与缸筒的同轴度偏差，一旦偏差超过0.1mm，实际使用中就会出现杆体伸缩卡滞、密封件偏磨漏油的问题，严重的甚至会在柜门频繁开合三个月后出现支撑力骤降的情况。这款支撑构件在设计时特意将杆体与端盖的配合段做了微米级的导向锥面处理，装配时不需要额外找正，端盖顺着锥面滑入就能自动对齐同轴度，哪怕是新手工人在流水线作业，也能把装配合格率控制在99.7%以上。缸筒外壁做了细微的喷砂氧化纹理，不是为了单纯追求视觉质感，而是考虑到橱柜、衣柜这类使用场景里，安装工人手上难免沾有木屑、灰尘或者少量胶渍，光滑的镀铬表面沾附杂物后很容易在安装时打滑，喷砂后的表面摩擦力提升了40%左右，拧紧固定螺母时不需要额外垫防滑布，也不会在缸壁留下难看的夹痕。两端的连接头没有采用常见的一体注塑包胶结构，而是用了金属嵌件外包阻燃尼龙的设计，金属嵌件直接和活塞杆、安装座接触，受力时不会出现尼龙件蠕变松垮的问题，外包的尼龙层又能抵消柜门开合时的微小震动，不会出现金属硬碰硬的异响。很多同类产品为了压缩成本，会在活塞杆的表面处理上减配，只做普通镀铬，在卫生间、阳台这类潮湿环境使用，不到一年杆体就会出现锈点，刮坏内部密封圈。这款活塞杆表面做了硬质阳极氧化后再镀硬铬，盐雾测试时长能达到72小时无红锈，哪怕是常年处于高湿度的卫浴空间，也能保证长期顺滑伸缩。内部的阻尼油槽没有采用常规的直槽设计，而是做了螺旋式的微变径油槽，柜门开启到最后15度行程时，阻尼会缓慢提升，不会出现柜门猛地弹开撞到上方柜体的情况，关闭时也能在最后10度形成缓冲，避免夹手。连接头的安装孔做了带防转缺口的扁孔设计，配套的安装螺丝拧入后，哪怕长期受开合的交变应力，也不会出现连接头跟转、螺丝松脱的隐患，不需要用户定期拧紧维护。缸筒尾部的密封座做了双层密封结构，外层是防尘圈阻挡外界灰尘进入缸内，内层是Y型密封圈锁住内部阻尼油和高压气体，两层密封之间还留了微小的储油间隙，能让活塞杆每次伸缩时都带起微量润滑油附着在杆壁，长期使用也不会出现干磨卡涩的问题。
