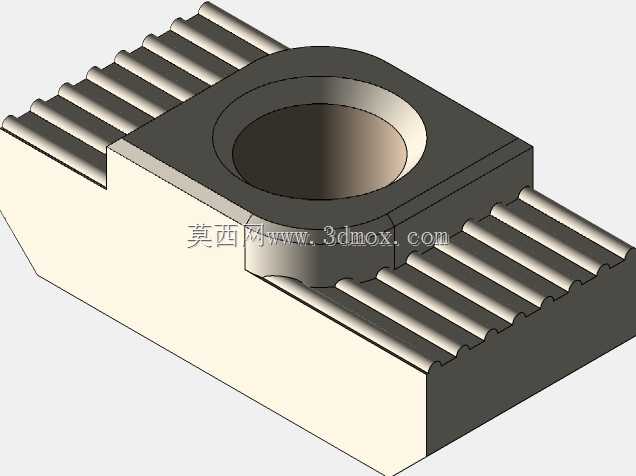

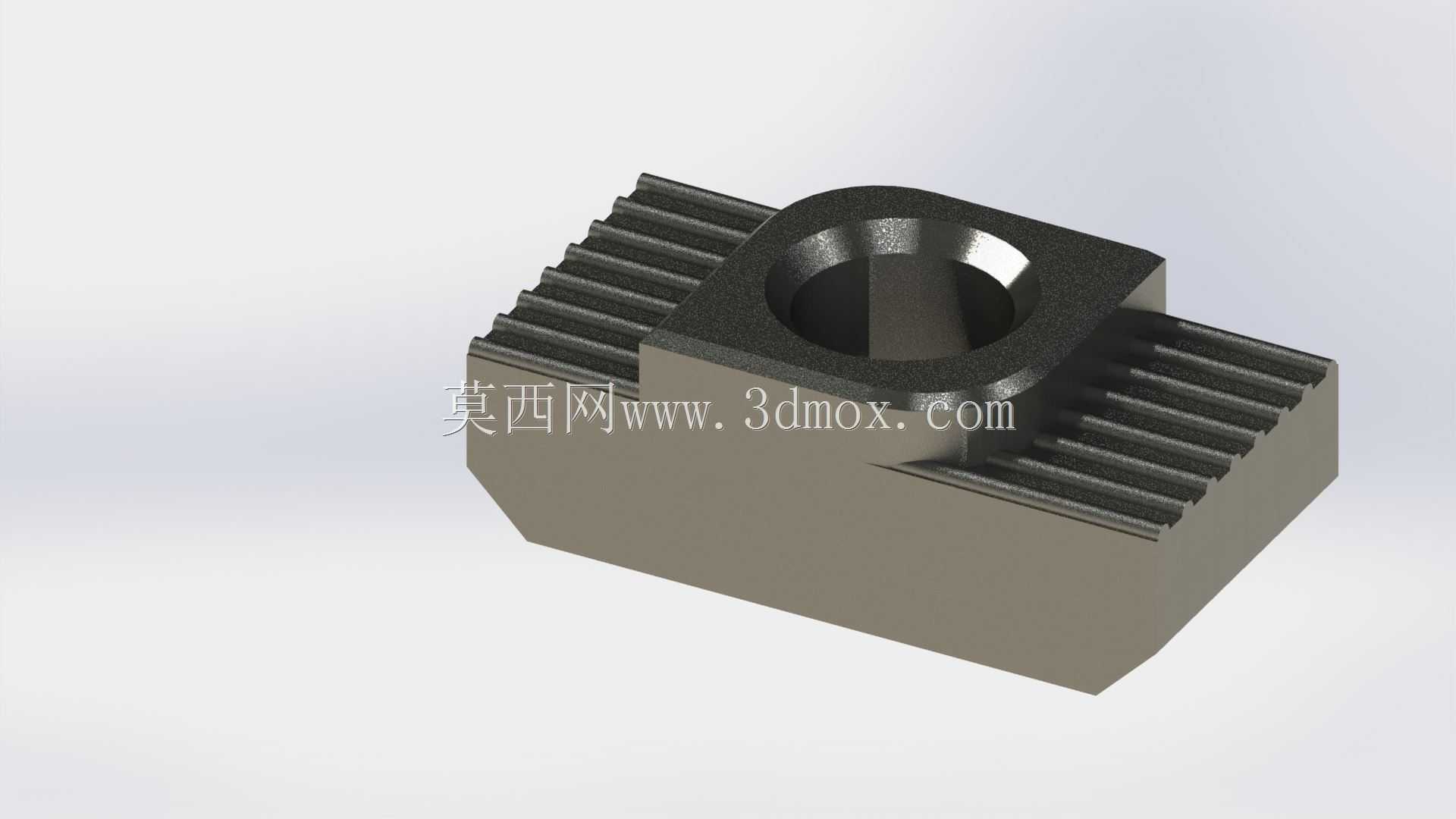

3D打印机用M4规格T型槽锤形螺母结构

这类锤形螺母是铝型材框架类设备装配中极为常用的嵌入式紧固件，尤其在桌面级FDM3D打印机的型材机架搭建场景中，承担着导轨、打印平台、电机支架等功能部件的锁紧定位作用。不同于常规外六角或圆螺母，该零件的外形完全适配欧标20系列铝型材的T型槽道，两侧加工出的平行齿状结构并非装饰，而是为了在嵌入槽道后增大与槽壁的静摩擦力，避免锁紧螺栓时螺母跟转，同时能在槽道内沿轴向顺畅滑动，方便装配时灵活调整安装位置，无需提前预设固定孔位。从结构设计逻辑来看，螺母主体采用带斜切角的近似方块造型，底部的斜切导向面能让操作人员在装配时快速将螺母滑入型材槽口，无需从型材端部逐段穿入，大幅提升框架改装、部件加装的作业效率。中心的M4螺纹孔采用通孔设计，上端加工有沉孔台阶，既可以容纳内六角螺栓的头部避免突出干涉，也能适配不同长度的锁紧螺丝，满足不同厚度安装件的固定需求。安装边界方面，该螺母的整体外形尺寸完全匹配2020铝型材的槽道内部空间，嵌入后螺母上表面与型材槽口顶面基本齐平，不会突出型材表面影响外部部件的安装平面度，两侧的齿纹高度经过精确计算，既不会因为齿高过大导致在槽内滑动卡滞，也不会因为齿高过小出现锁紧打滑的问题。在实际设备使用中，这类锤形螺母的受力方向主要沿螺纹孔轴向，因此建模时特意在螺纹孔周边做了局部加厚处理，避免频繁拆装或长期锁紧状态下出现螺纹滑牙、本体开裂的问题，同时螺母的边角都做了小尺寸倒钝处理，避免装配时划伤操作人员手部或是刮损型材表面的阳极氧化层。不同于需要预置的弹片螺母，这种锤形螺母可以在型材框架组装完成后，从槽道任意位置的开口处压入调整，对于3D打印机这类需要频繁调试、改装部件位置的设备来说，能大幅降低后期维护调整的难度，不管是调整同步轮张紧支架的位置，还是加装自动调平传感器、散热风扇支架，都可以通过滑动该螺母快速找到合适的固定点位，不需要对型材进行二次钻孔加工，也不会破坏原有框架的结构强度。建模过程中对螺纹孔的同轴度、两侧齿面的平行度都做了公差约束，确保实际加工出的零件能顺畅在槽道内滑动，锁紧时受力均匀，不会出现偏载导致的锁紧失效问题。
