带提手防滑便携运动水瓶结构设计

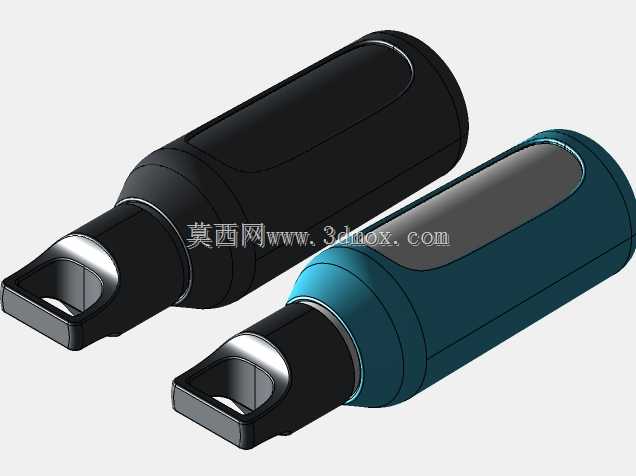

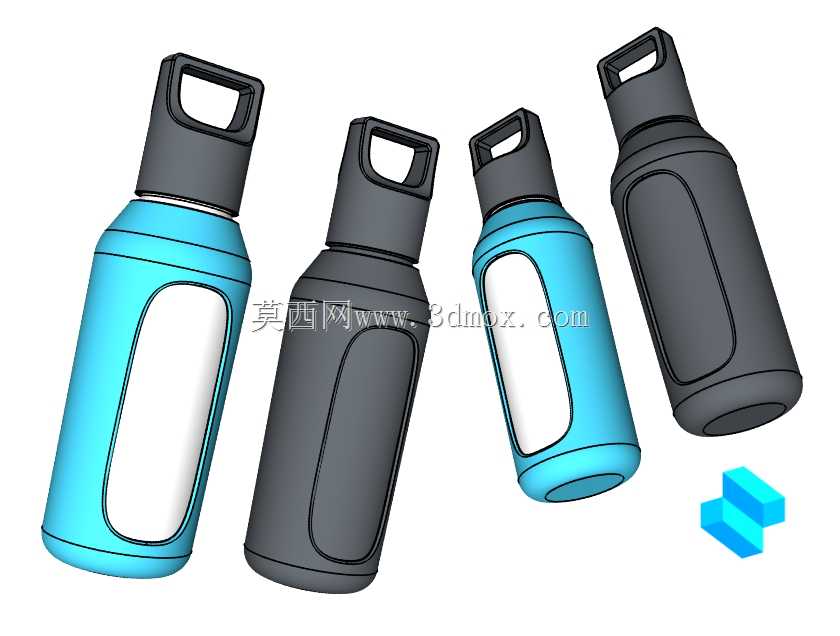

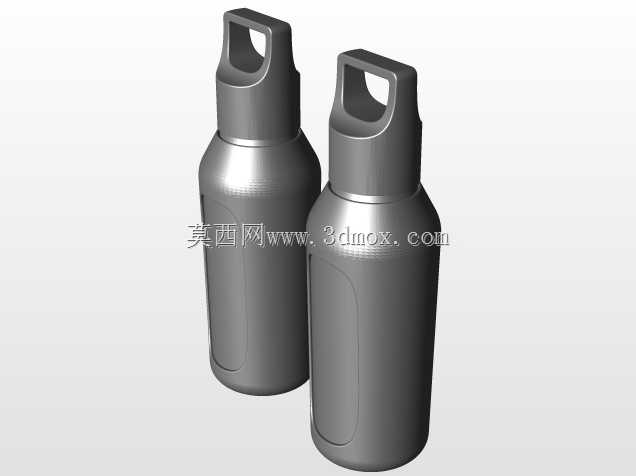

这款便携水瓶的结构设计，首先围绕户外出行、日常通勤、运动健身三类高频使用场景做适配，日常通勤场景下可适配常规车载杯架、背包侧袋的安装边界，整体瓶身做了收腰过渡处理，最大直径控制在常规杯架适配范围内，不会出现放置后卡滞、无法取放的问题。瓶身两侧设置的内凹防滑握持区，是针对运动后手部出汗、单手持瓶饮水时容易打滑的痛点做的优化，内凹区域的弧度完全贴合成年人手掌自然握持的曲面，握持时指腹可完全贴合凹陷面，无需刻意用力攥紧即可稳定持握，即使瓶身附着冷凝水也能降低滑脱概率。顶部的一体化提手结构与瓶盖做了融合设计，没有额外增加外置挂扣的突出结构，避免了外挂部件在背包内剐蹭其他物品的问题，提手的内孔尺寸可容纳成年人四指穿过，也可搭配快挂扣挂载在背包织带、自行车把挂点上，适配不同的携带需求。瓶身的密封结构采用瓶盖与瓶口的螺纹配合设计，螺纹圈数做了优化，既保证旋合后的密封性能，倒置、晃动时不会出现渗漏，也不会因为螺纹圈数过多导致开合需要旋转多圈，单手即可完成旋开与闭合操作。从设计思路上，瓶身主体做了双色外观的结构区分，防滑握持区可采用软胶包覆工艺，与硬质瓶身主体做二次注塑结合，不需要额外加装防滑套，减少了后期装配的零部件数量，也避免了外置防滑套长期使用后脱落、积污的问题。瓶盖部分做了加厚的圆角处理，跌落时瓶盖位置首先接触地面可起到缓冲作用，降低瓶身整体开裂的风险，瓶底位置做了环形的支撑凸台，放置在光滑平面时不会出现打滑侧翻，凸台的高度预留了标签粘贴的空间，不会因为放置磨损导致标签脱落。整体结构没有多余的复杂曲面，瓶身主体为回转体基础上做局部特征切除，建模过程中可通过回转命令生成主体轮廓，再通过拉伸切除、曲面偏移生成握持区的内凹特征，提手部分可通过扫掠命令生成基础实体后做圆角过渡，所有圆角位置都做了等半径处理，避免注塑生产时出现壁厚不均、缩痕的问题，适配常规的注塑生产工艺，不需要特殊的模具抽芯结构，可有效降低量产时的模具成本。
