多通路弯管排气歧管结构造型设计

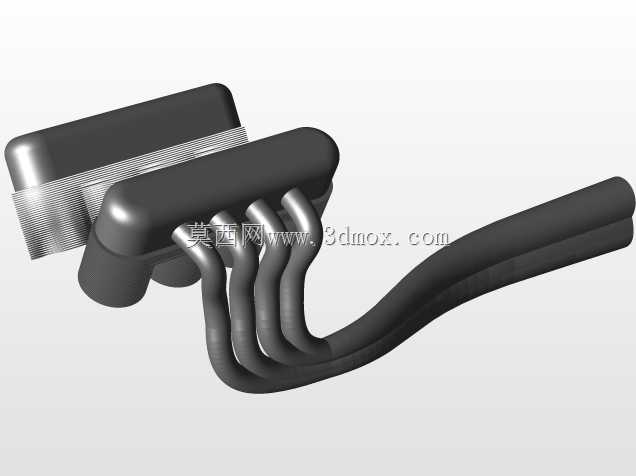

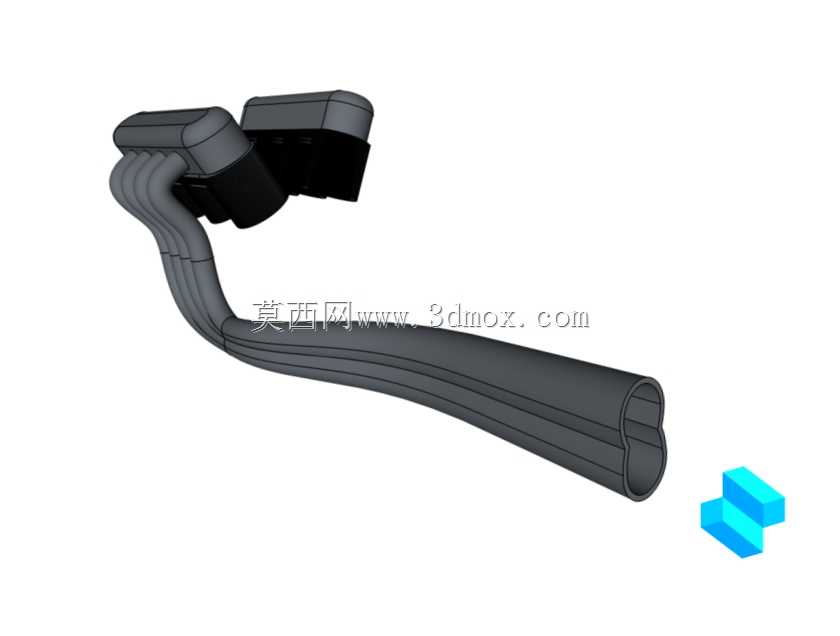

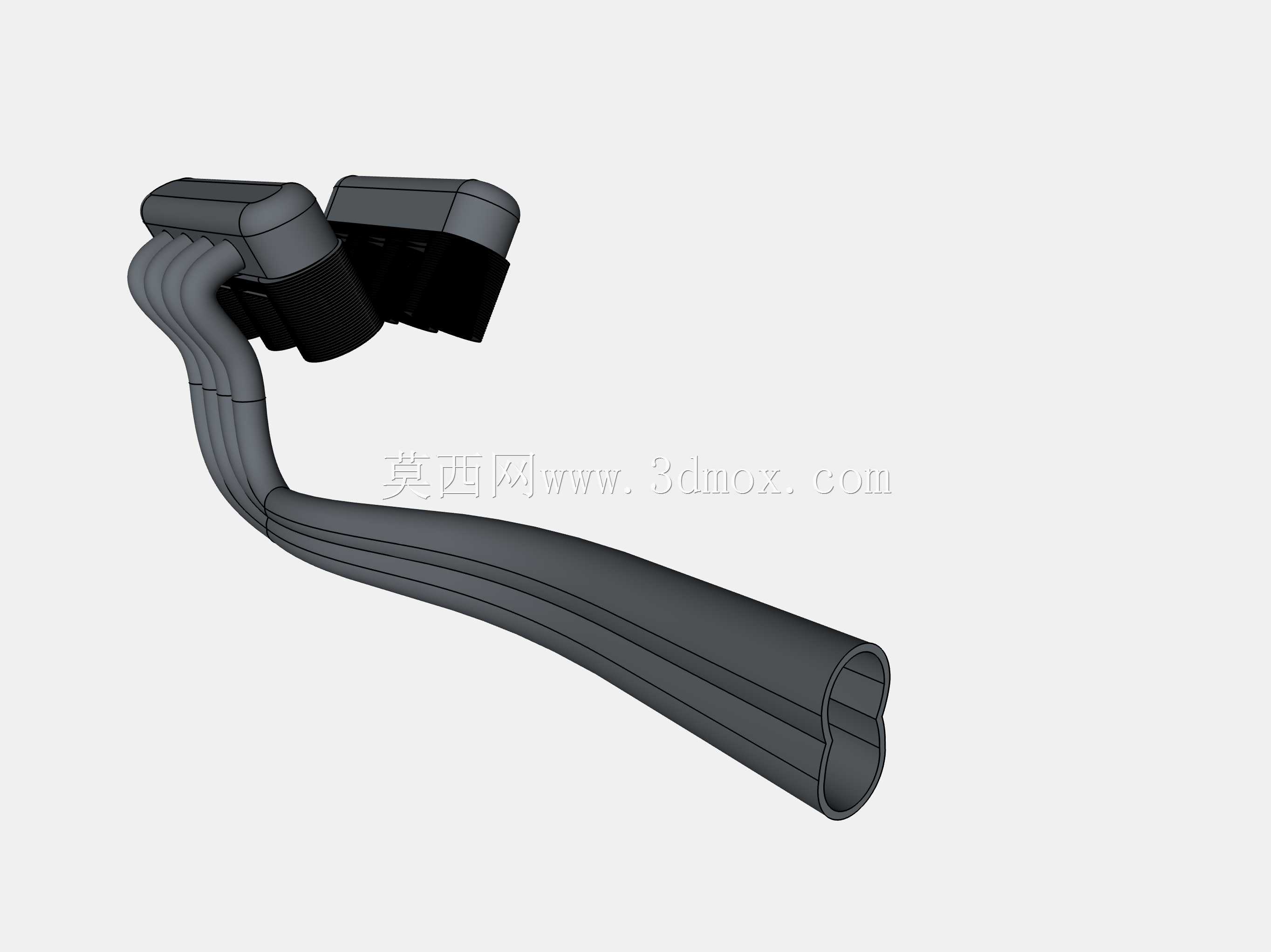

　　这套管路造型针对小排量多缸内燃引擎的排气引出需求做形态推演，核心作用是把各缸排气口导出的脉冲气流平顺汇入单条下游管路，降低各缸排气干涉，同时给后续氧传感器、三元催化载体预留稳定的来流条件。做这类管路建模时，最先要卡死的是缸盖排气侧的接口边界——图中上部的块状对接段对应缸盖排气法兰的安装区域，各支路的中心距、接口端面的平面度基准必须和缸盖侧的螺栓孔位、密封面轮廓完全匹配，否则装机后会出现密封垫压合不均、热态下漏气的问题。多支路并行弯曲的走向没有采用生硬的直角转折，每一段弯弧的曲率都顺着气流脉冲的传播方向做渐变，这种处理一方面能削减排气气流在管内的碰壁阻力，降低泵气损失；另一方面可以避免管路在热胀冷缩过程中出现应力集中的硬折点。

　　实际工程里排气歧管长期承受800℃以上的高温尾气，管壁的厚度设定要兼顾热容量和减重需求，薄壁段要预留出热变形的补偿余量，弯曲段的褶皱、椭圆度偏差都要控制在工艺允许范围内，不管是后续采用铸铁浇铸、不锈钢弯管焊接还是3D打印一体成型，这个模型的曲面连续性都能给下游工艺提供清晰的数模基准。从安装边界来看，管路整体的外轮廓要避开引擎舱内的周边部件：上部对接端要和缸盖的螺栓安装空间留足扳手操作余量，下部的圆形出口要和下游催化器的入口法兰同轴对接，管路弯曲延伸的路径不能和转向拉杆、发动机悬置、线束管路发生运动干涉。建模过程中对各支路的长度做了均等化处理，让各缸排出的气流到达总管出口的路径差控制在合理区间，保证各缸的排气背压一致性，

　　这对引擎的怠速稳定性、高转充气效率都有直接影响。外观上的分模线、分段拼接痕迹也在数模里做了清晰表达，既可以作为铸造分型面的参考，也能用于焊接工装的定位基准设计。整个造型没有多余的装饰结构，所有曲面变化都服务于气流走向和安装约束，既可以作为改装类排气头段的概念原型，也能给小批量定制排气系统的结构验证提供数模支撑，后续做流体仿真时，可以直接基于这个数模抽取内部流道，分析不同转速下的排气压力分布、流速均匀性，再针对性调整弯管曲率和支管夹角，进一步优化引擎的动力输出特性。
