乘用车螺旋弹簧式减震阻尼部件结构

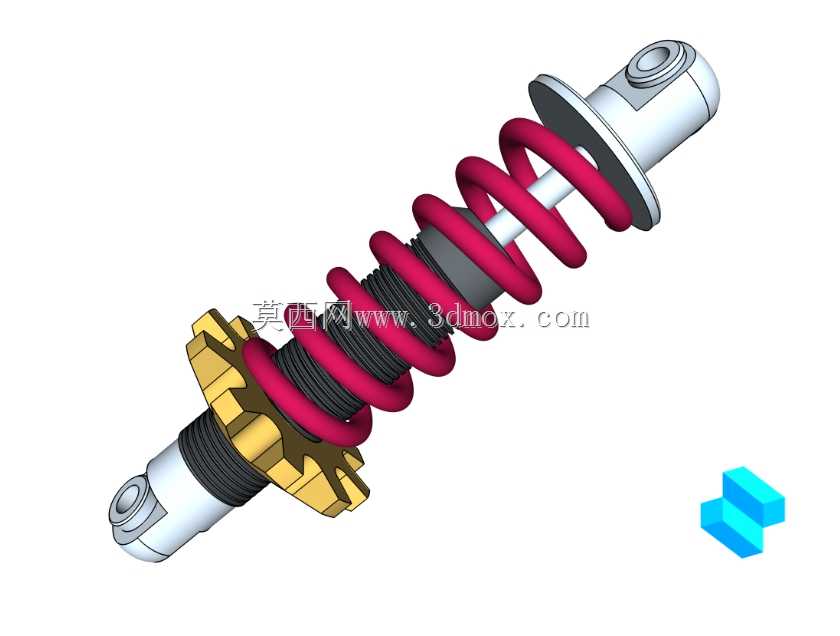

这类螺旋弹簧与阻尼筒集成的减震构件，核心应用场景覆盖乘用车辆悬架系统、小型非道路代步机具行走机构、轻型工业设备隔振工位，核心作用是抵消运动过程中产生的往复冲击载荷，避免刚性冲击传递至主体结构造成构件疲劳损坏，同时抑制弹性元件受冲击后产生的多余余振，保障运动过程的姿态稳定性。从功能特性来看，该结构将螺旋压缩弹簧与液压阻尼芯轴同轴集成，上下两端的铰接安装端采用球头铰接结构，可适配安装位的小幅角度偏转，避免安装过程中出现别劲卡滞问题；中部的调节齿盘结构可用于调整弹簧预紧力，适配不同载荷工况下的刚度匹配需求，弹簧外侧的防尘护套可阻挡行驶过程中飞溅的泥沙、水渍侵入阻尼芯轴的密封部位，延长密封件的使用寿命，避免阻尼液泄漏导致的减震性能衰减。设计过程中，首先要明确安装边界的尺寸约束：上下铰接端的中心距决定了减震器的最大拉伸与压缩行程，设计时需预留10%以上的行程余量，避免极限工况下出现刚性顶触或者拉伸脱开的问题；弹簧的中径、线径、有效圈数参数需要匹配目标载荷下的变形量，保证弹簧刚度与阻尼系数的匹配度，避免出现弹簧刚度过大减震效果差、或者刚度过小支撑不足的问题；阻尼筒的缸径设计需要匹配阻尼阀系的通流面积，保证压缩与复原行程的阻尼力符合调校目标，避免出现拉压阻尼失衡导致的运动姿态异常。外形尺寸设计上，弹簧的最大外径需要预留与周边安装构件的安全间隙，避免极限压缩行程中弹簧与周边构件发生剐蹭磨损；中部的调节齿盘需要预留足够的扳手操作空间，方便后期维保过程中调整预紧力；上下铰接端的球头尺寸需要匹配安装吊耳的配合公差，保证铰接转动灵活无松旷。实际选型匹配过程中，需要结合承载重量、运动行程、冲击频率三个核心参数确定构件的具体参数，比如在小型电动代步车的前悬架应用中，需要匹配偏软的弹簧刚度与适中的复原阻尼，兼顾行驶平顺性与过弯支撑性；在小型工业设备的隔振工位应用中，则需要匹配更大的阻尼系数，快速衰减设备运转产生的高频振动，避免振动传导至安装基础影响周边设备精度。建模过程中需要重点关注弹簧与阻尼筒的同轴度公差，保证装配后弹簧压缩过程中不会出现偏磨，同时要校核极限压缩状态下弹簧各圈之间的间隙，避免并圈冲击产生异响与疲劳断裂风险。
