12毫米内径径向球轴承结构设计作品

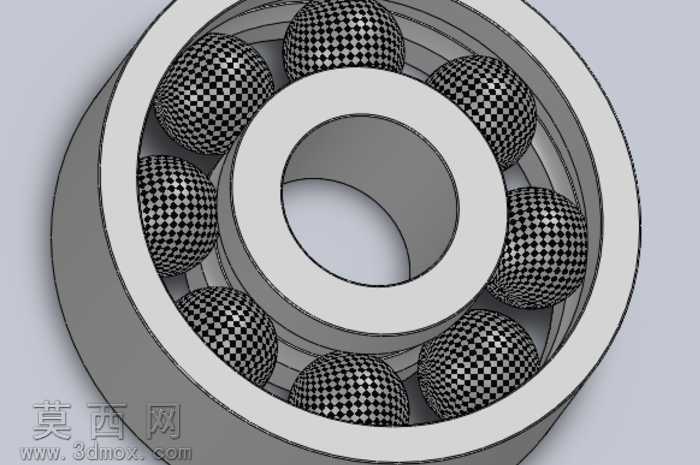

本作品为12毫米内径规格的径向球轴承三维建模成果，建模过程围绕径向球轴承的实际功能结构展开，首先完成整体参数的基准设定，以12毫米内孔直径为核心尺寸基准，推导匹配的外圈外径、滚动体球径、内外圈滚道曲率半径、保持架间隙等关键结构参数，确保各部件的装配关系符合机械设计的公差配合要求。建模阶段先绘制内外圈的旋转截面草图，通过旋转特征生成内外圈的基础实体，针对滚道位置做精准的曲面切除，保证滚道与钢球滚动体的接触弧度完全贴合，避免出现干涉或间隙过大的问题。滚动体部分按照径向轴承的载荷分布规律，均匀排布在内外圈的滚道之间，通过圆周阵列特征完成所有钢球的布置，同时预留出保持架的安装空间，还原真实轴承的组件排布逻辑。材质与渲染环节，为内外圈配置金属轴承钢材质，调整材质的粗糙度、反射率参数，还原淬硬轴承钢的哑光金属质感；钢球滚动体采用高反光的金属材质，添加棋盘格纹理映射来直观展示球面的曲面曲率与反光效果，清晰呈现滚动体的球面形态；整体渲染采用柔和的环境光搭配定向补光，避免金属表面出现过曝或死黑区域，让轴承的分层结构、各部件的轮廓边界都能清晰展现。设计过程中重点还原径向球轴承的核心承载结构，确保内圈、外圈、滚动体的相对位置符合径向载荷的传递路径，虽然配套的保持架组件未做精细化建模，但已完整呈现轴承实现旋转支撑功能的核心构件组成，可直观展示径向球轴承如何通过滚动体将内外圈的滑动摩擦转化为滚动摩擦，实现低阻力旋转支撑的工作原理，模型的结构比例、部件形态都与同规格实际工业轴承保持一致，能够清晰展现这类通用五金配件的内部构造与装配逻辑。
