壁挂式通用电视固定安装支架结构

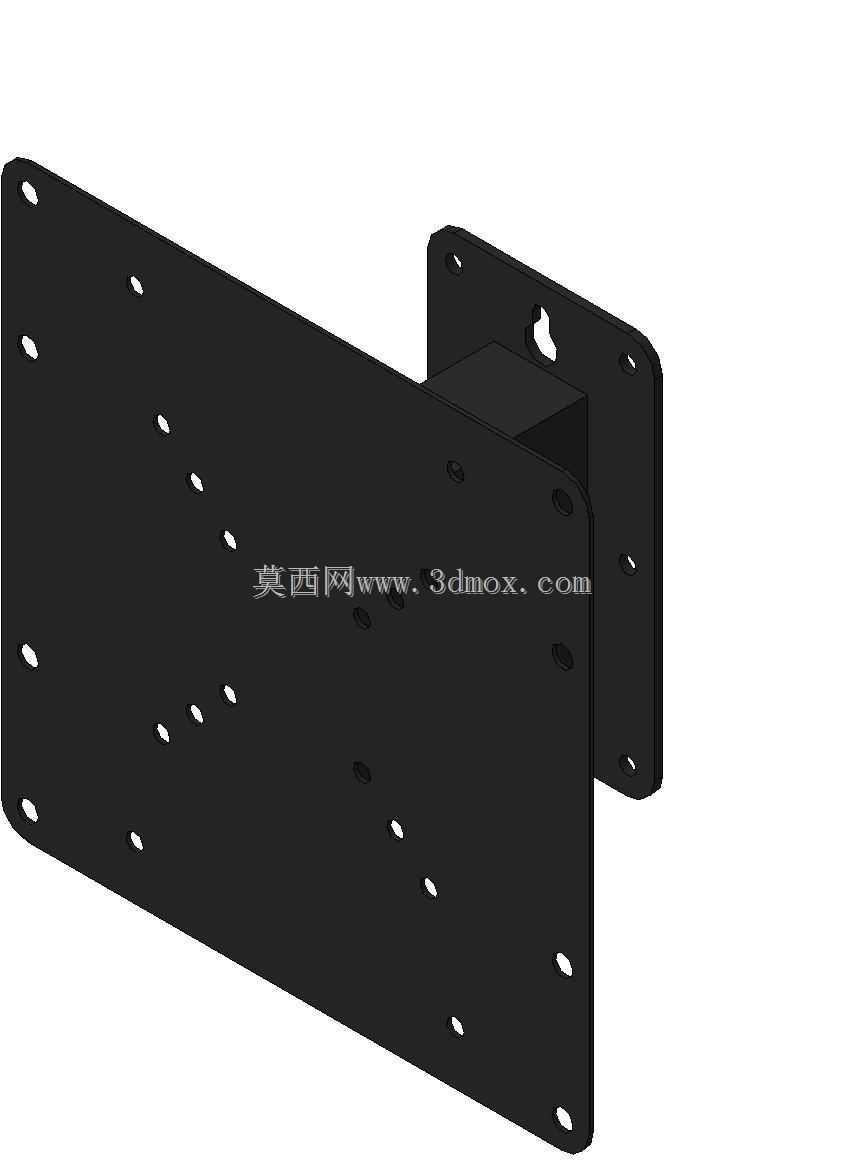

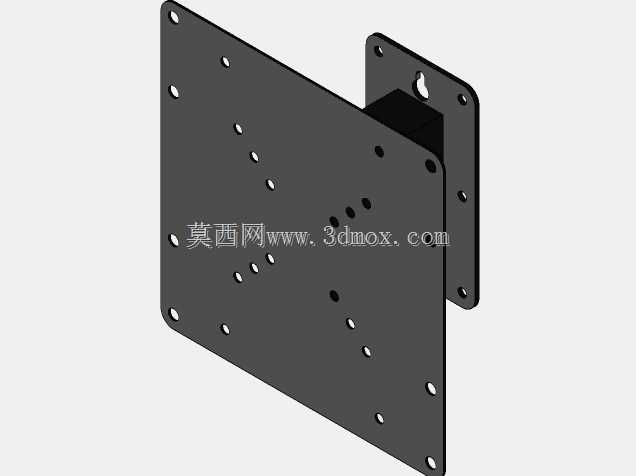

日常商用与民用场景里，中小尺寸显示屏的墙面固定需求一直存在，不管是门店的宣传屏、会议室的小型会议屏，还是居家客厅的壁挂电视，都需要可靠的挂载结构来完成屏体与墙面的刚性连接，这款壁挂支架就是针对这类场景开发的固定结构件。从实际使用逻辑出发，这类支架不需要复杂的角度调节功能，核心诉求是安装便捷、固定可靠、成本可控，毕竟23到42英寸区间的屏体本身重量不大，只要结构强度满足承重要求，简单的直连结构反而比多关节调节支架故障率更低，长期使用的稳定性更有保障。设计层面上，支架分为两个核心功能模块，贴墙侧的安装板做了葫芦型挂孔设计，安装时可以先在墙面打入膨胀螺丝，预留出螺丝头的伸出间隙，直接将挂板卡入孔位后再锁紧螺丝，不需要托举着屏体全程对准螺丝孔，能大幅降低单人安装的操作难度；贴屏侧的安装板做了阵列排布的安装孔位，不同品牌、不同型号的小尺寸屏体，背部安装孔的孔距存在差异，阵列孔可以覆盖主流的VESA安装孔距标准，不需要额外做转接件就能适配绝大多数同尺寸区间的屏体。两个板件之间的连接块做了封闭的盒型结构，相比单薄的折弯片连接，盒型结构的抗扭、抗弯折性能更强，就算屏体受到意外的侧向推力，连接部位也不会出现形变松脱，30千克的额定承重完全覆盖该尺寸区间屏体的重量上限，甚至可以兼容部分加装了薄型保护壳的商用显示屏。安装边界上，贴墙侧的板件尺寸控制得比较紧凑，不会在墙面占用过多的安装面积，普通的实心砖墙、混凝土墙都可以直接安装，如果是空心砖墙或者轻钢龙骨石膏墙，只需要在对应位置加装空心墙专用膨胀锚栓就能满足承重要求；贴屏侧板件的边缘做了圆角处理，安装过程中不会刮花屏体的背部外壳，板件表面做了哑光喷塑处理，既可以提升金属件的防锈能力，安装后贴在屏体背部也不会出现反光，不会从屏体侧面露出突兀的金属亮面。整个支架的结构没有多余的活动部件，安装完成后屏体与墙面的间隙很小，既可以减少屏体背后的积灰，也能让屏体贴墙的视觉效果更简洁，不会出现支架外露过多影响美观的问题，对于不需要调节俯仰、左右角度的固定安装场景来说，这种结构的实用性远高于复杂的多功能支架。
