方形壁式轴流排气通风设备结构设计

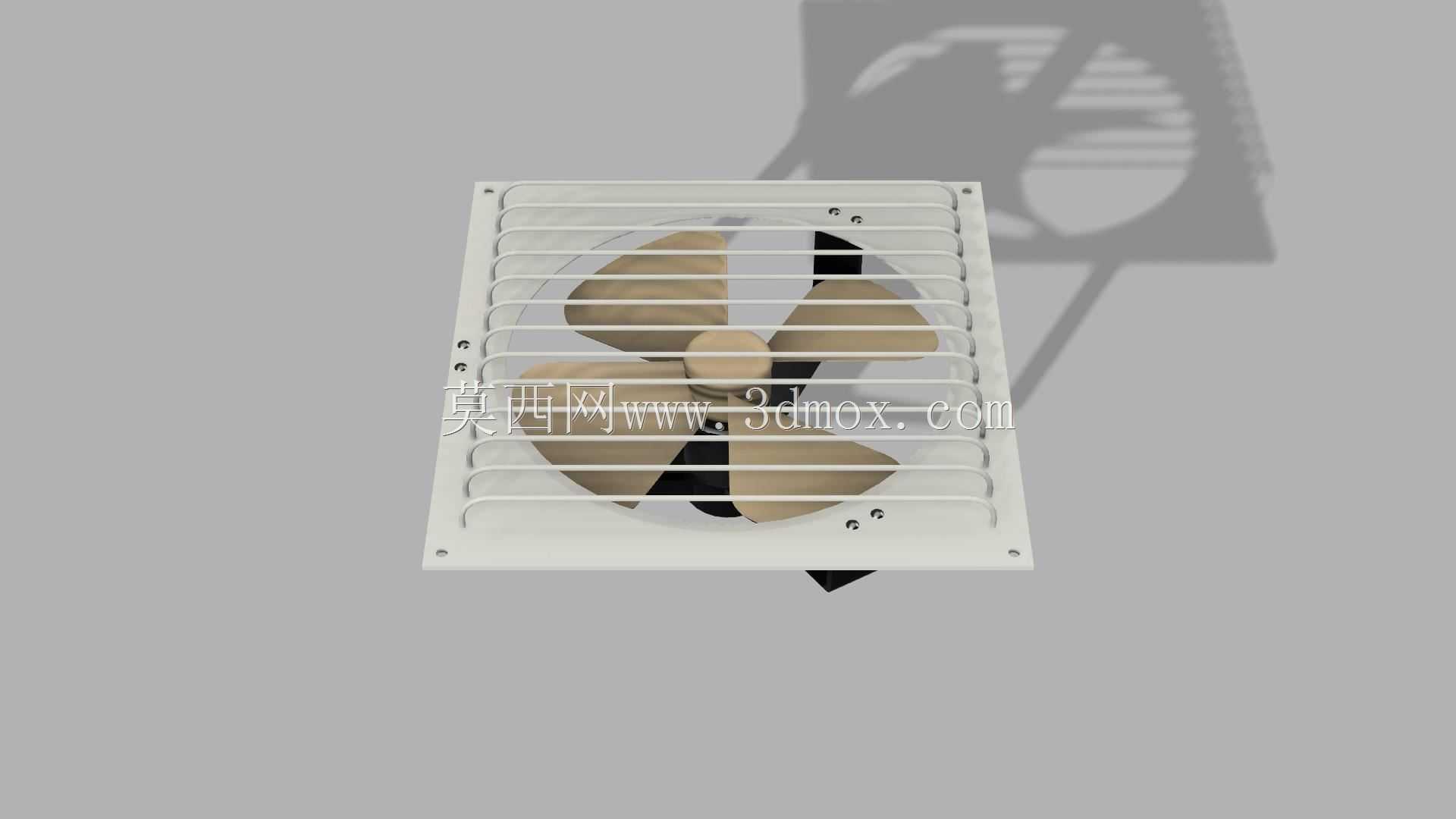

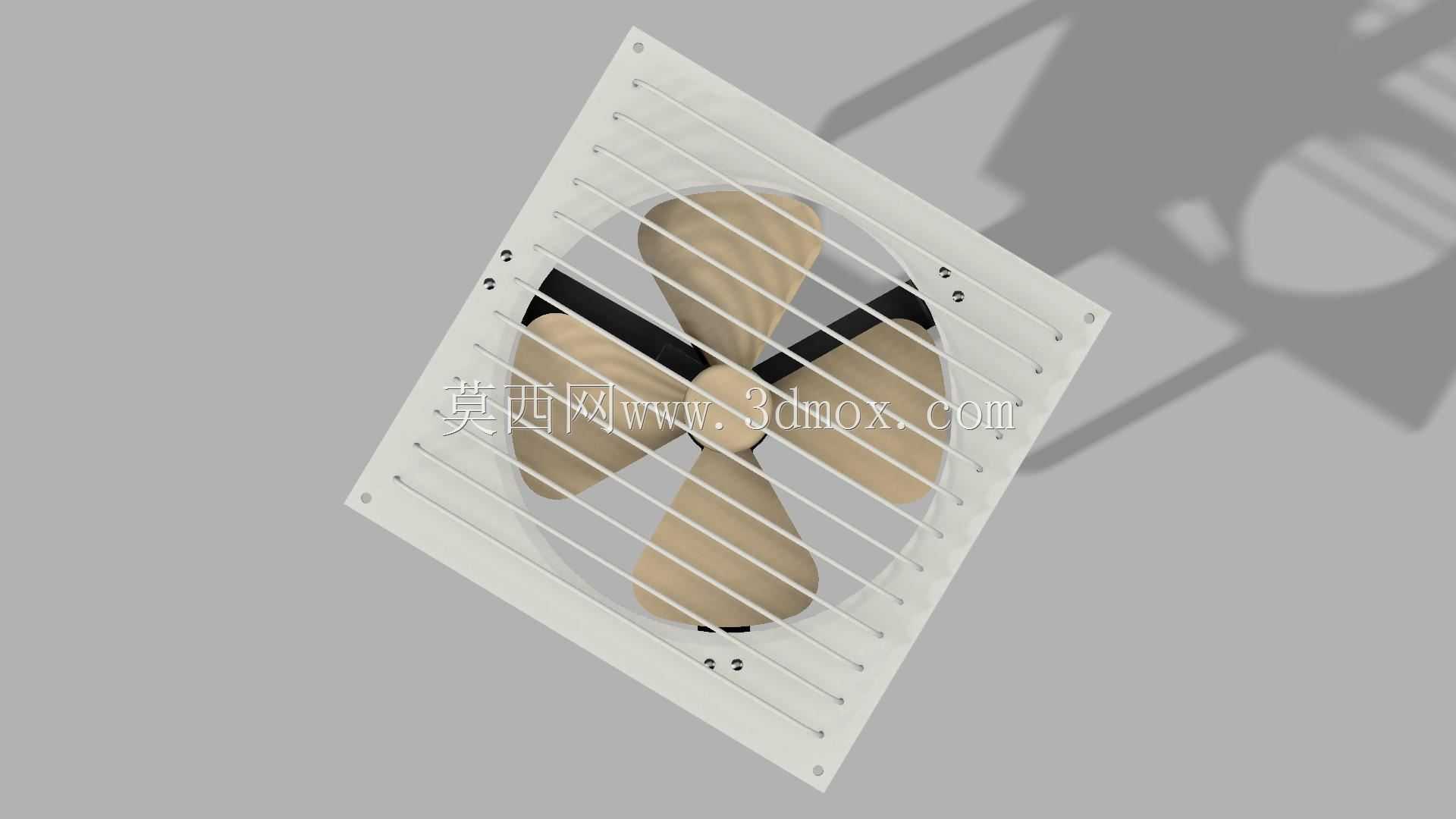

这类方形壁装排风装置，常被应用在民用厨卫空间、工业厂房侧墙、设备机房通风口、商用餐饮后厨排烟区域，核心作用是完成室内外空气的定向置换，将室内积聚的浑浊空气、油烟废气、设备散热带出室外，同时引入室外新鲜空气，维持空间内的空气品质与温度平衡。从结构设计逻辑来看，整体采用方形外框作为安装承载主体，框体边缘预留均匀分布的安装孔位，可直接匹配墙体预留的方形洞口，安装时通过螺栓穿过孔位与墙体预埋固件锁紧，不需要额外加装复杂的转接支架，适配常规民用建筑、工业厂房的标准墙体洞口尺寸，安装边界贴合常规土建预留洞口的公差范围，能有效降低现场安装的适配改造成本。

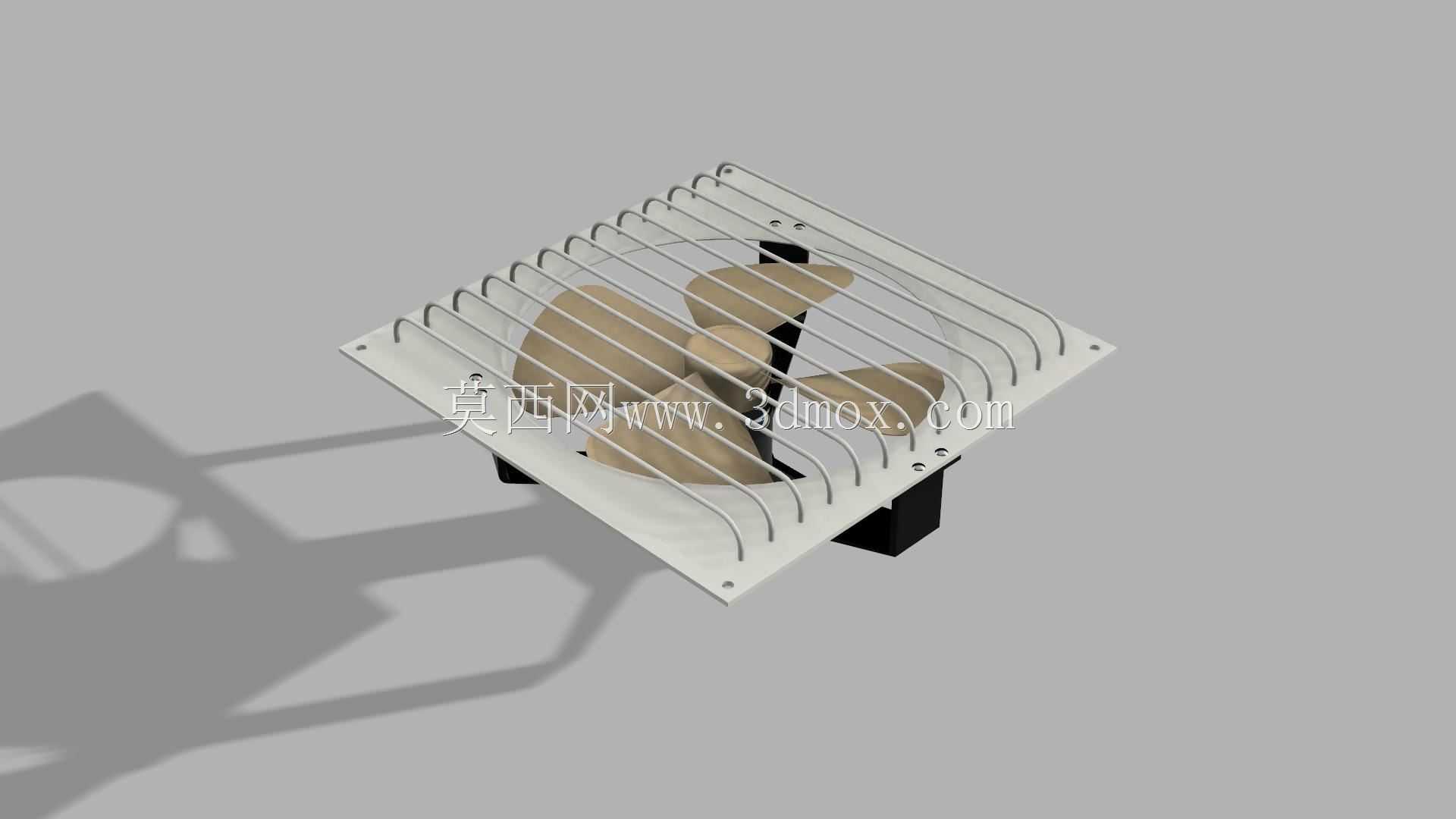

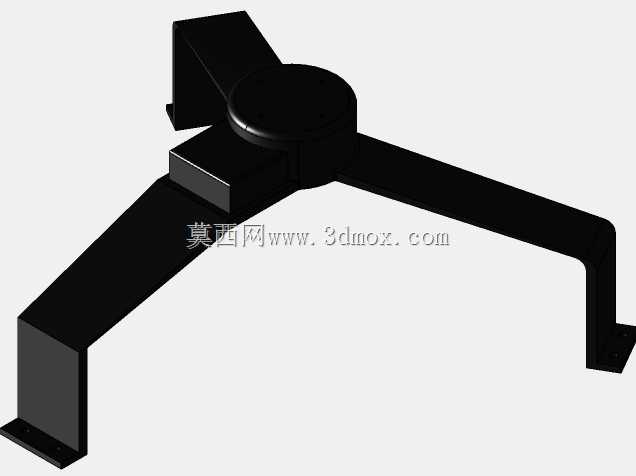

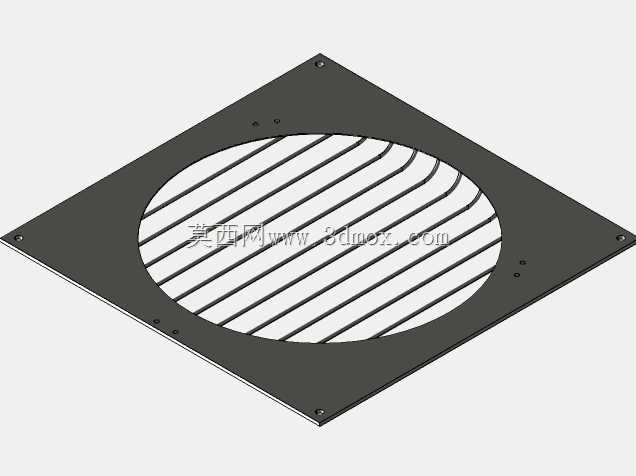

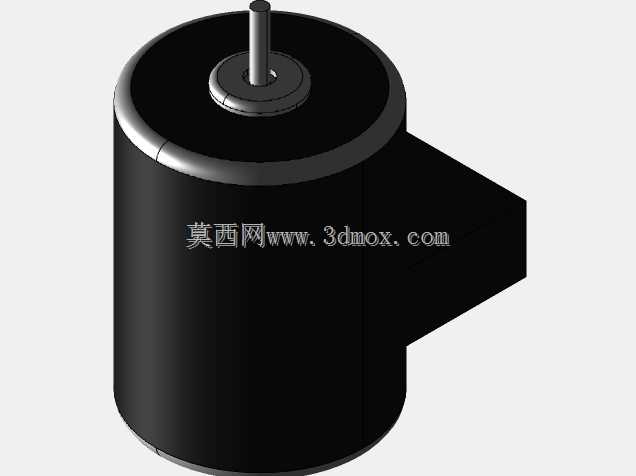

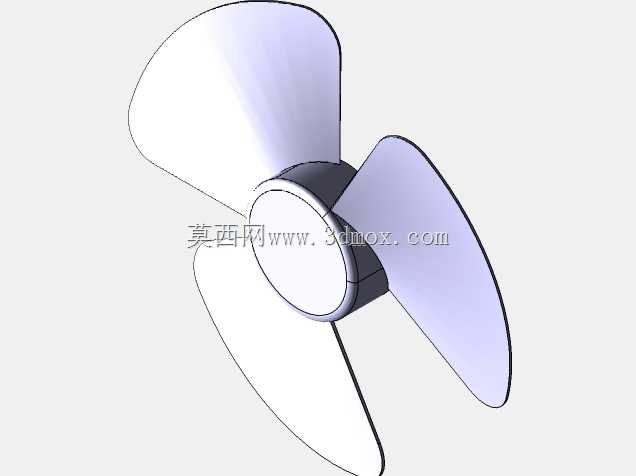

核心做功部件为三叶式轴流风叶，风叶曲面经过弧度优化，运转时可以在较低转速下实现较大的通风量，同时控制气流通过时的紊流噪音，避免排风过程产生过大的异响影响空间使用体验。风叶前端设置弧形金属防护格栅，格栅条采用等间距平行排布，间距控制在安全防护要求范围内，既不会阻挡气流流通降低排风效率，又能避免异物、肢体误触运转中的风叶引发安全隐患。风叶后侧集成驱动电机安装位，电机与外框采用减震结构连接，可缓冲电机运转时产生的振动，避免振动传递到墙体引发共振噪音。

设计过程中优先考虑了设备的维护便捷性，防护格栅与外框采用可拆卸连接结构，长期使用积灰后可直接拆下格栅清理风叶与格栅表面的油污、灰尘，不需要整体拆解设备。外框表面做防锈防腐处理，可适应厨房高油烟、厂房高湿度、户外侧墙日晒雨淋的复杂使用环境，延长设备整体使用寿命。气流通道设计为直吹式结构，风叶转动产生的气流直接沿轴向穿过格栅排出，没有多余的风道弯折，能最大程度降低风阻，提升排风效率，同等功率下通风量比带弯折风道的排风设备高出15%左右。安装时需注意洞口与外框之间的密封处理，避免排风时出现缝隙漏风、雨水倒灌的问题，设备后侧可根据使用需求加装止回阀，避免室外风倒灌进室内，也能阻挡室外蚊虫、灰尘通过排风通道进入室内。
