五英寸车载全频扬声器结构设计

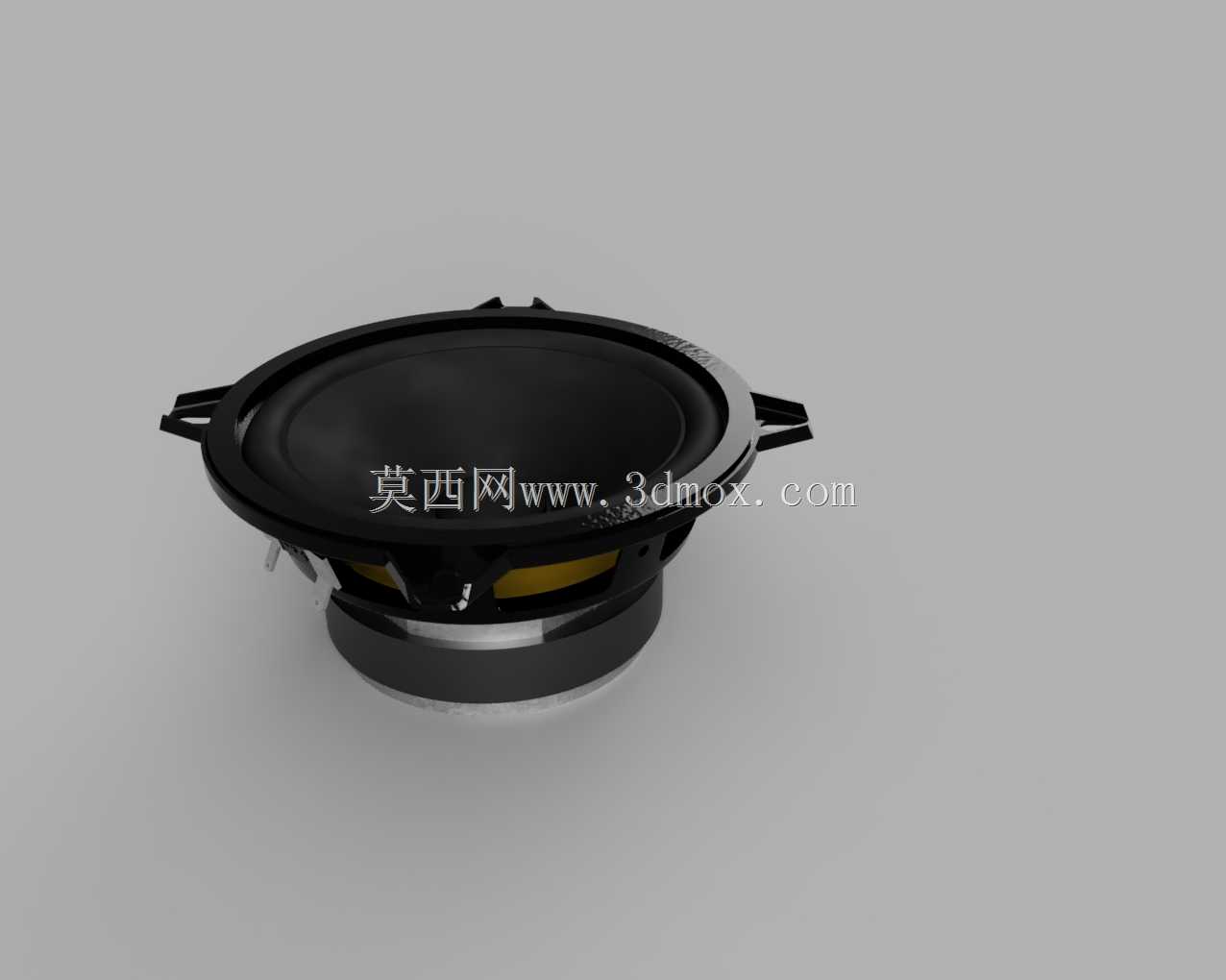

这款五英寸扬声器的三维结构，是基于实物卡尺测绘完成的逆向建模成果，可直接用于车载音响改装、桌面有源音箱开发、公共广播系统配套等场景的结构适配工作。从实际工程应用角度看，这类五英寸全频单元常被用作车载前门同轴替换单元、小型多媒体音箱的主发声单元，或是嵌入式背景音乐系统的终端发声部件，其安装边界的尺寸精度直接决定了后期装配的适配效率，建模过程中特意对盆架的四个安装耳位做了公差冗余处理，每个安装孔的中心距、沉台深度都严格匹配实物测量值，避免后期装配出现孔位错位、安装后盆架与安装面板贴合不严的问题。

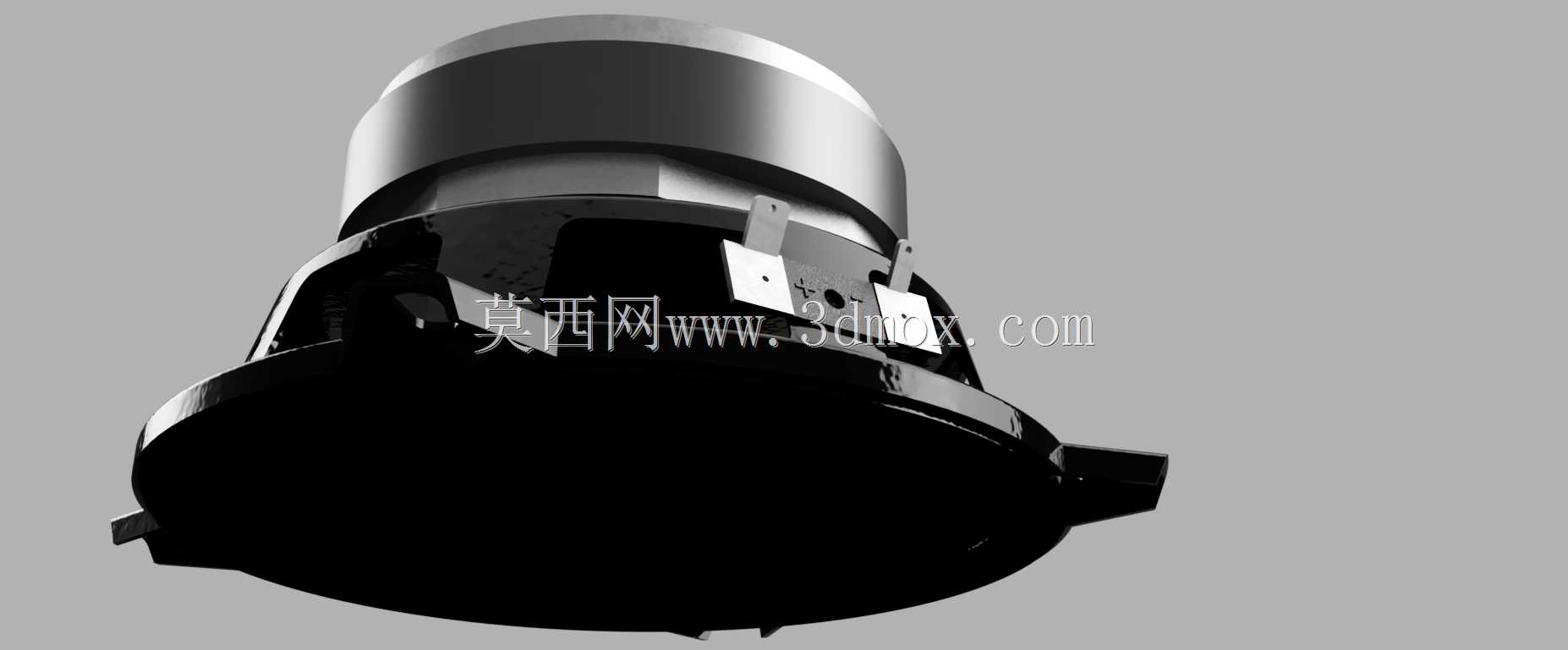

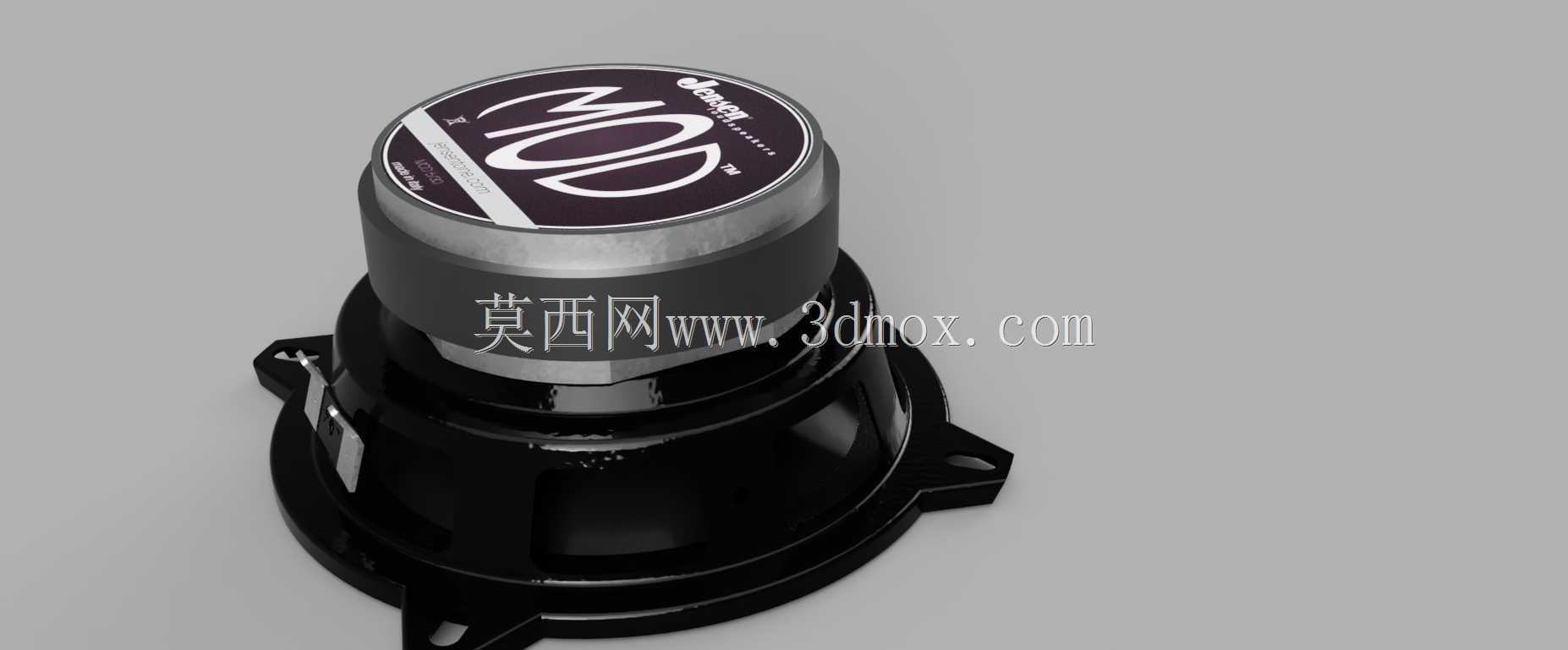

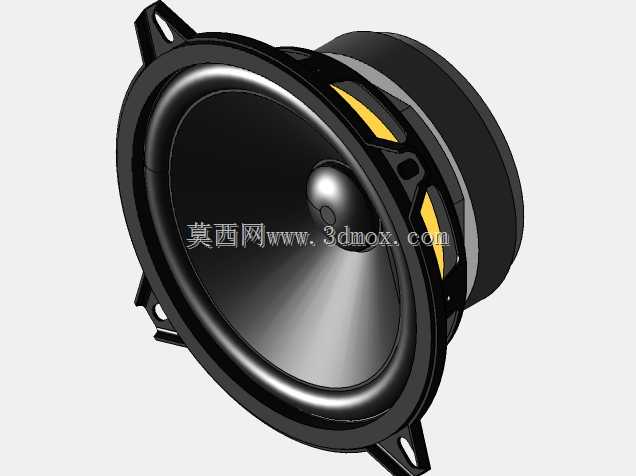

从功能结构上看，模型完整还原了锥盆振膜、折环定心支片、盆架、磁路总成、接线端子的全部细节，振膜采用的是常见的纸质复合锥盆结构，折环为橡胶材质，能够保证大动态下的顺性，减少低频失真；定心支片的波纹结构做了等比例还原，这部分结构直接决定了音圈的轴向运动轨迹，建模时特意保留了支片与盆架、音圈骨架的连接位尺寸，方便后续做参数化修改时调整支片的支撑刚度。磁路部分采用的是外磁式结构，华司、T铁、磁钢的配合间隙都按照实物测量值还原，这部分的尺寸精度直接影响磁隙的均匀度，是决定扬声器灵敏度与失真度的核心结构区域。

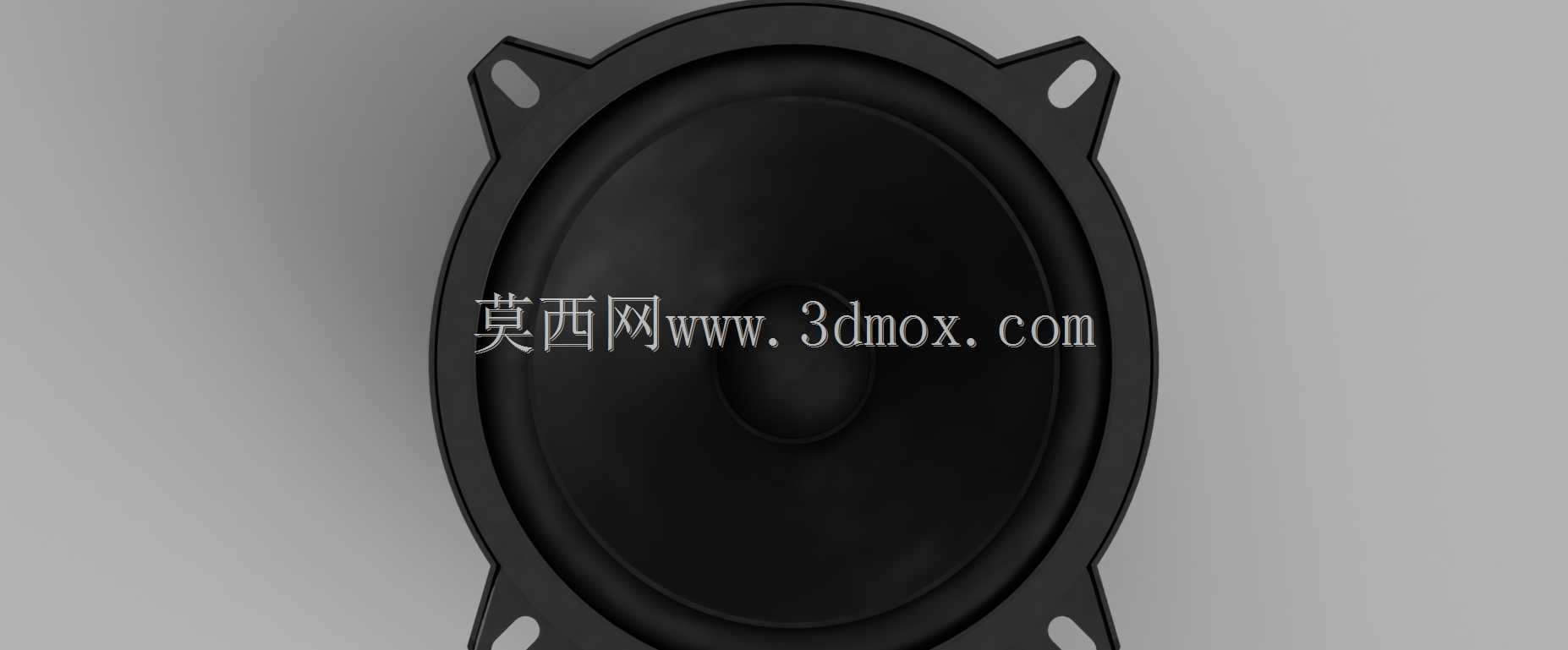

设计思路上，整个模型没有做多余的简化处理，盆架上的散热镂空结构、接线端子的卡扣位、磁钢外围的固定压边都完整保留，方便结构工程师在做整机装配时直接检查干涉情况——比如在车载改装场景中，需要核对扬声器安装后是否会与车门玻璃升降机构产生干涉，盆体的背部深度是否会顶到车门内饰板的加强筋，这些细节在模型中都有准确体现，不需要二次测量就能完成安装空间的校核。安装边界方面，四个安装耳的外轮廓直径、安装孔的通孔直径、盆架的总高度、振膜突出盆架前端面的高度都严格匹配实物，适配常规的五英寸扬声器安装开孔尺寸，不管是嵌入式安装还是表面固定安装，都能直接套用这个模型做安装面板的开孔设计，减少反复打样验证的次数。

对于电声产品的结构开发人员来说，这类测绘模型能够大幅缩短前期方案验证的周期，不需要从零开始绘制基础结构，只需要根据具体的性能需求调整磁路参数、振膜材质对应的厚度参数，就能快速衍生出不同定位的产品方案；对于设备选型人员来说，也可以直接将这个模型导入装配体，提前完成安装空间的预留，避免后期选型时出现尺寸不匹配的问题。
