0.96英寸四针OLED显示模块三维设计

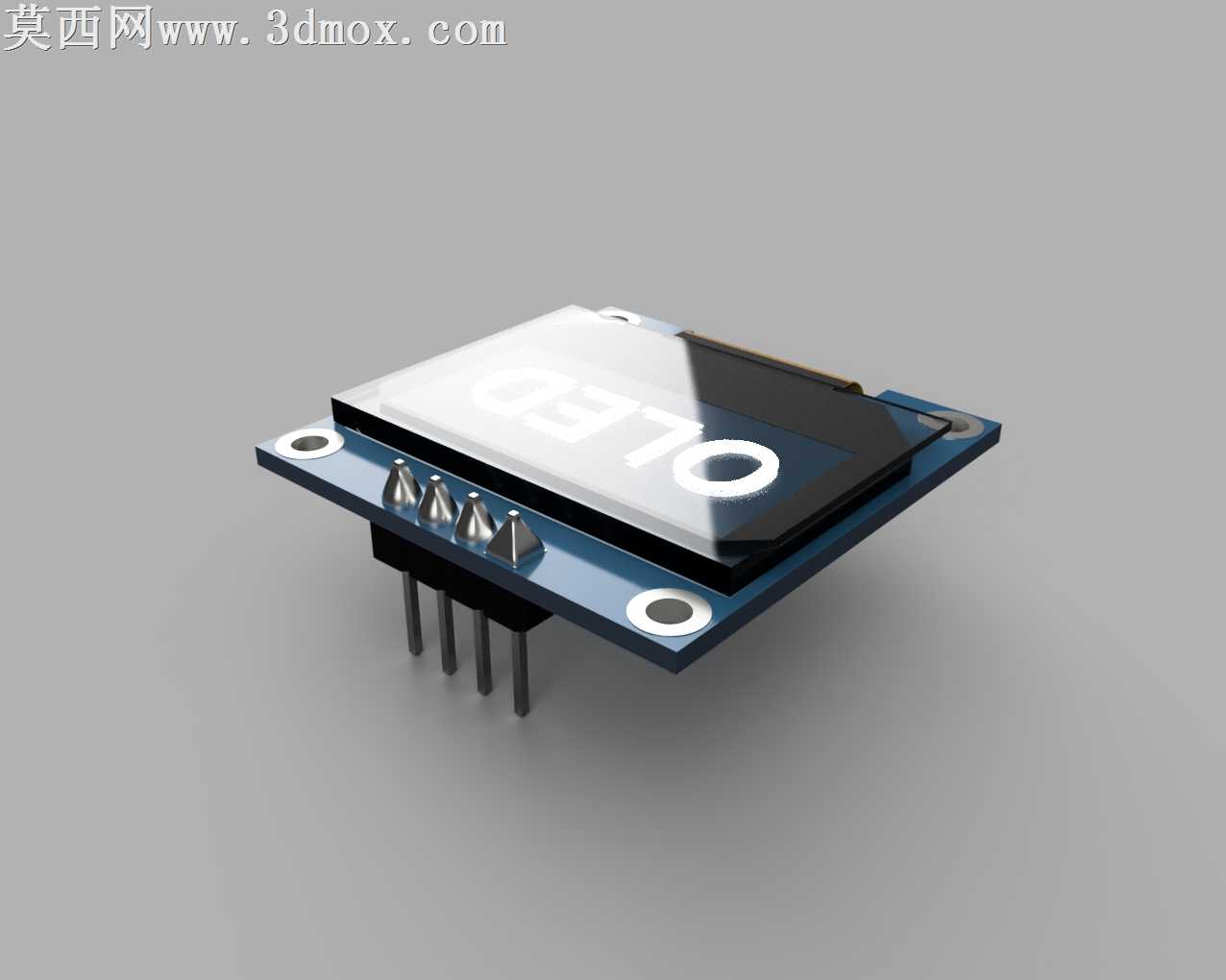

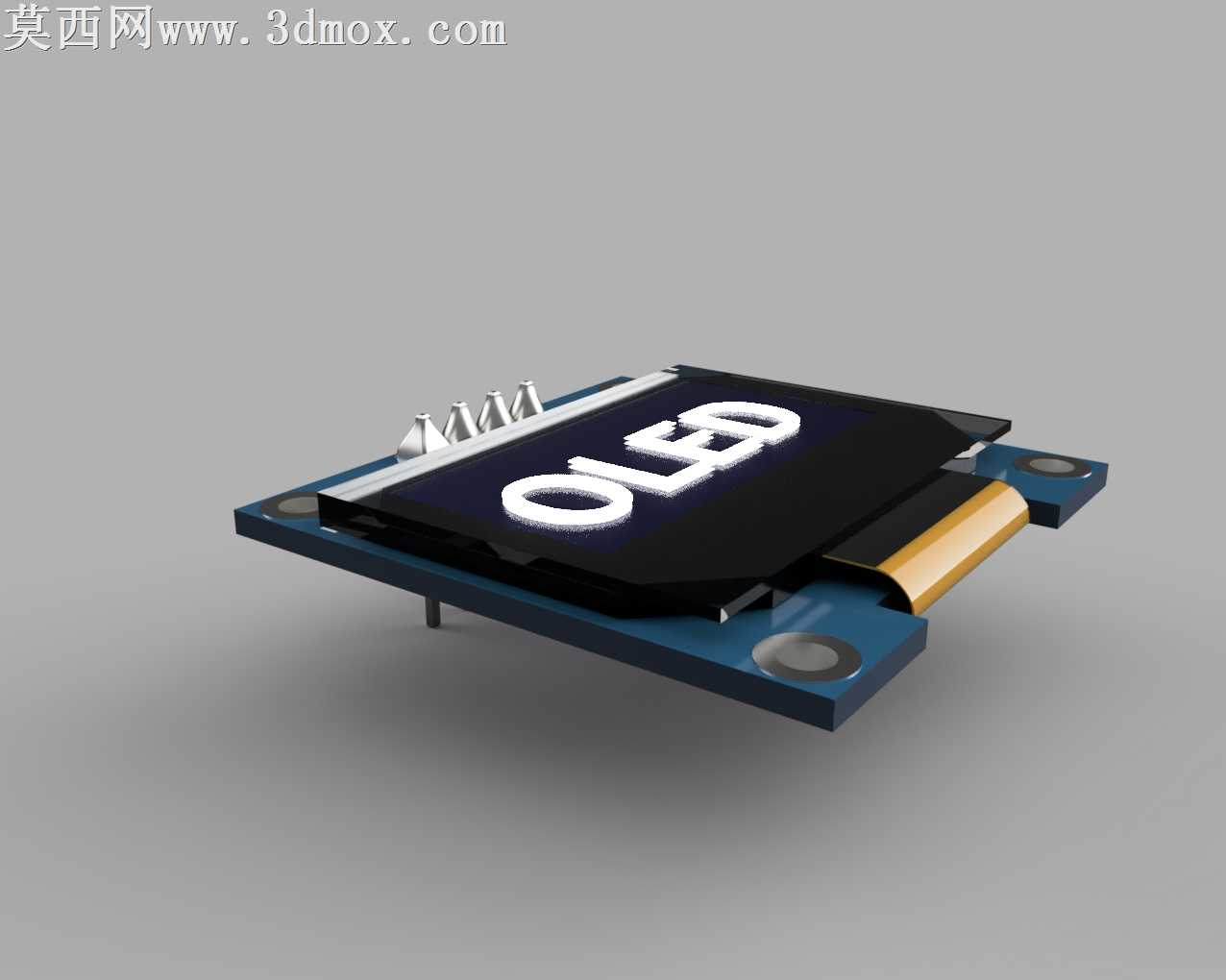

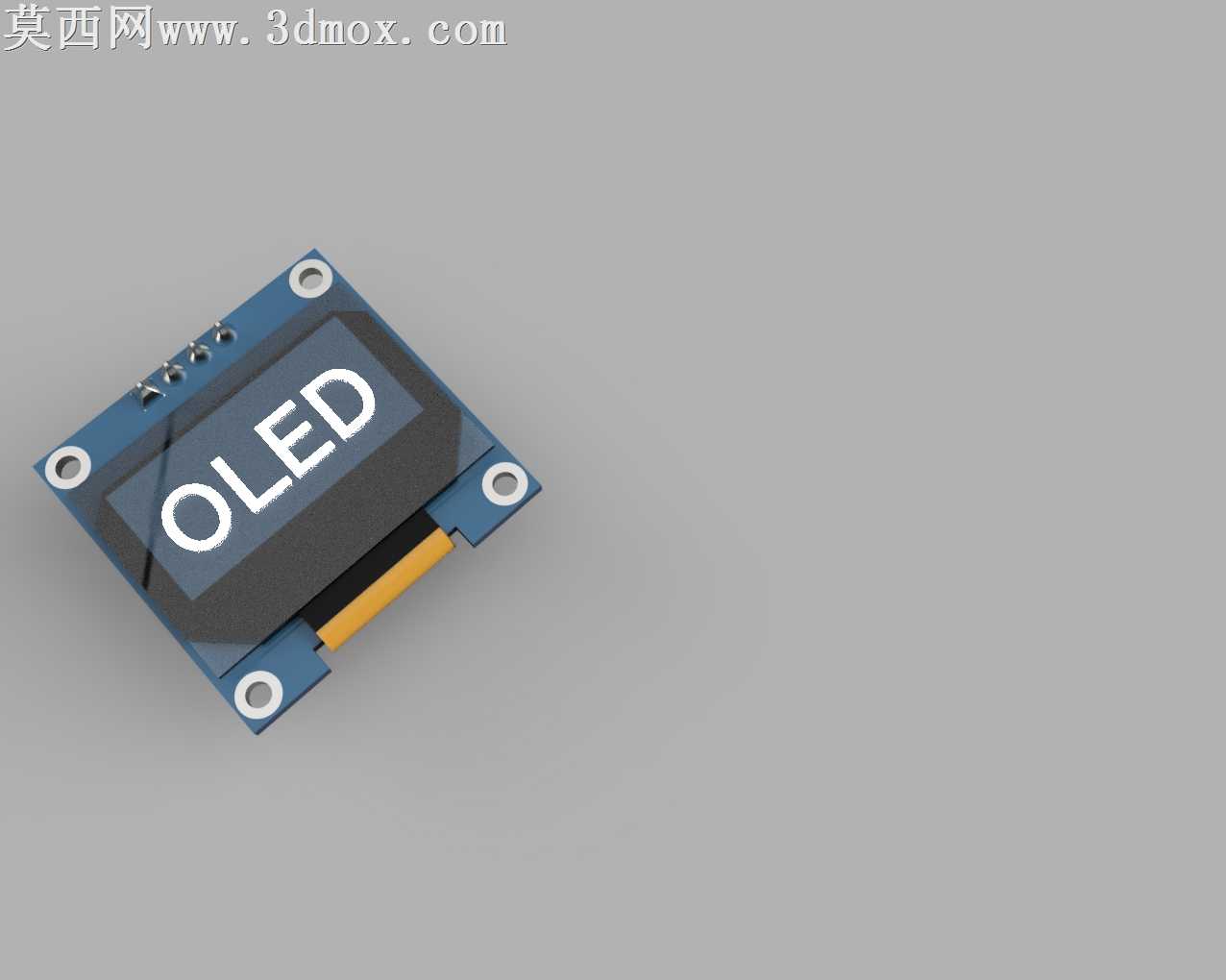

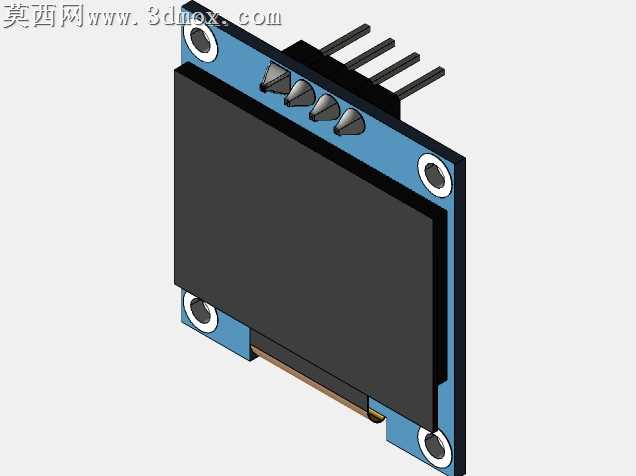

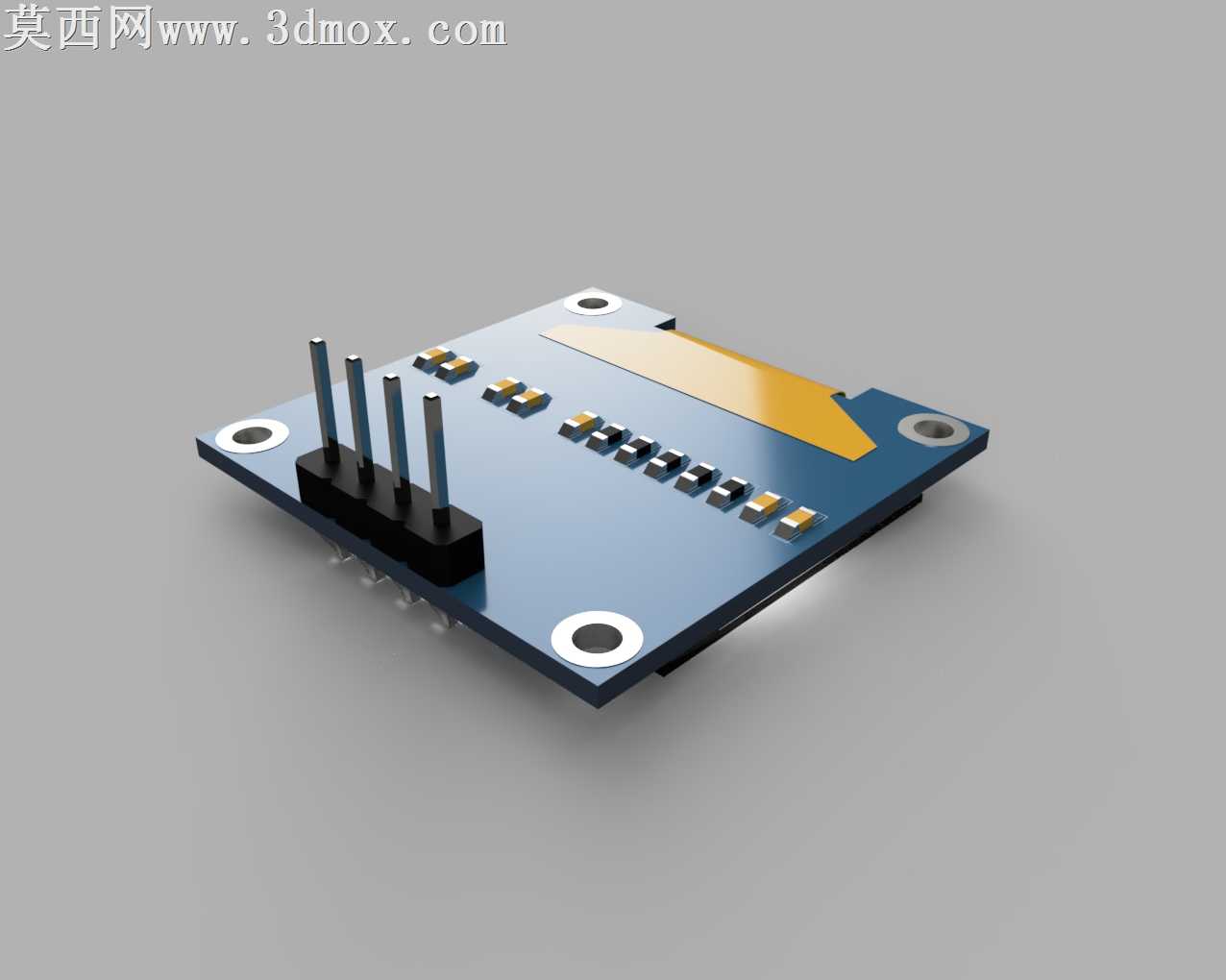

本作品为0.96英寸四针OLED显示模块的三维建模成果，建模过程严格参照实物尺寸比例搭建，完整还原了该显示模块的全部结构细节。建模阶段首先对模块整体进行分层拆解，将整体结构划分为PCB基板层、OLED屏体封装层、排针插接层三个核心部分，分别完成各部分的特征构建后再进行整体装配约束，确保各部件的相对位置、装配间隙完全符合实物的实际装配逻辑。PCB基板部分精准还原了板体的圆角矩形轮廓、两端的固定安装孔位、板边的工艺倒角，同时对板面上的焊盘轮廓、丝印标识区域做了对应特征刻画，还原了电路板的基础结构形态。OLED屏体部分还原了屏幕的封装边框、透明保护盖板的结构，对盖板边缘的密封胶层厚度做了符合工艺实际的参数设置，还原了屏体与基板贴合的层级结构。排针部分还原了四根金属插针的圆柱形态、插针顶端的锥度导向结构、插针与基板焊接位置的焊锡凸起特征，同时还原了排针塑料固定座的结构，准确呈现插针的排布间距与固定方式。材质与渲染阶段，针对不同部件匹配了对应的物理材质：PCB基板采用哑光深绿色阻焊材质，调整材质的粗糙度参数还原电路板表面的微磨砂质感；金属插针采用抛光金属材质，设置合适的反射强度与高光参数还原金属插针的亮面金属质感；屏幕保护盖板采用高透光学玻璃材质，添加轻微的反射与折射参数，还原玻璃盖板的通透质感与表面的微弱反光效果；排针塑料固定座采用黑色哑光工程塑料材质，调整粗糙度还原塑料件的哑光质感；屏幕显示区域设置为自发光深色基底材质，模拟OLED屏未点亮时的深邃显示面效果。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，搭配辅助补光弱化硬阴影，同时添加环境反射贴图提升金属与玻璃材质的真实感，多角度渲染时可清晰呈现模块各面的结构细节。结构设计上，模型将屏幕显示部分设置为独立可移除的单独主体，可支持拆分查看内部贴合结构，方便使用者理解模块的装配逻辑，也可用于电子项目的结构装配验证、产品展示演示等场景，模型各部件的拓扑结构规整，无多余碎面，可支持后续的结构调整、工程出图等拓展使用。
