博世GKF550电动修边机外观结构三维数模

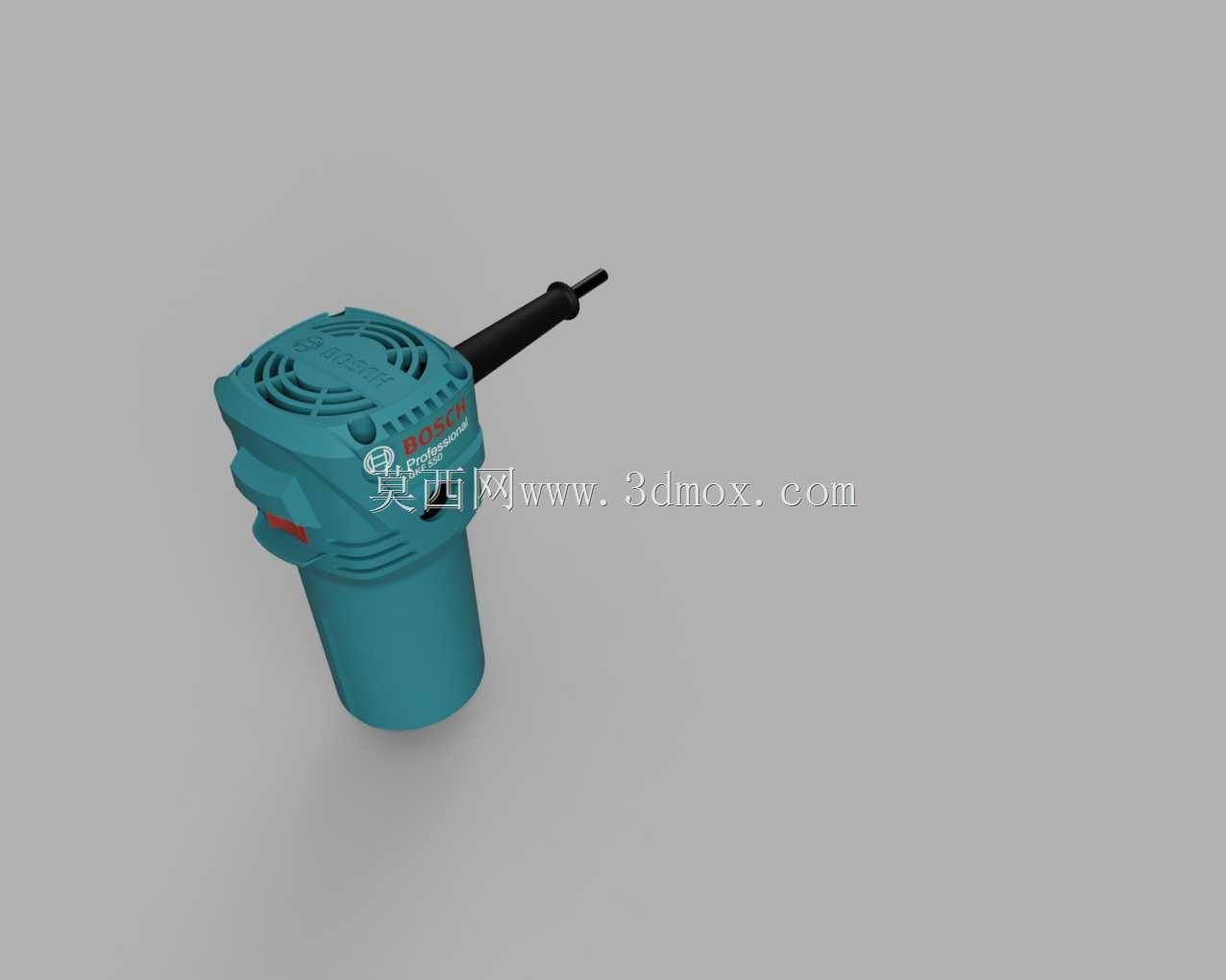

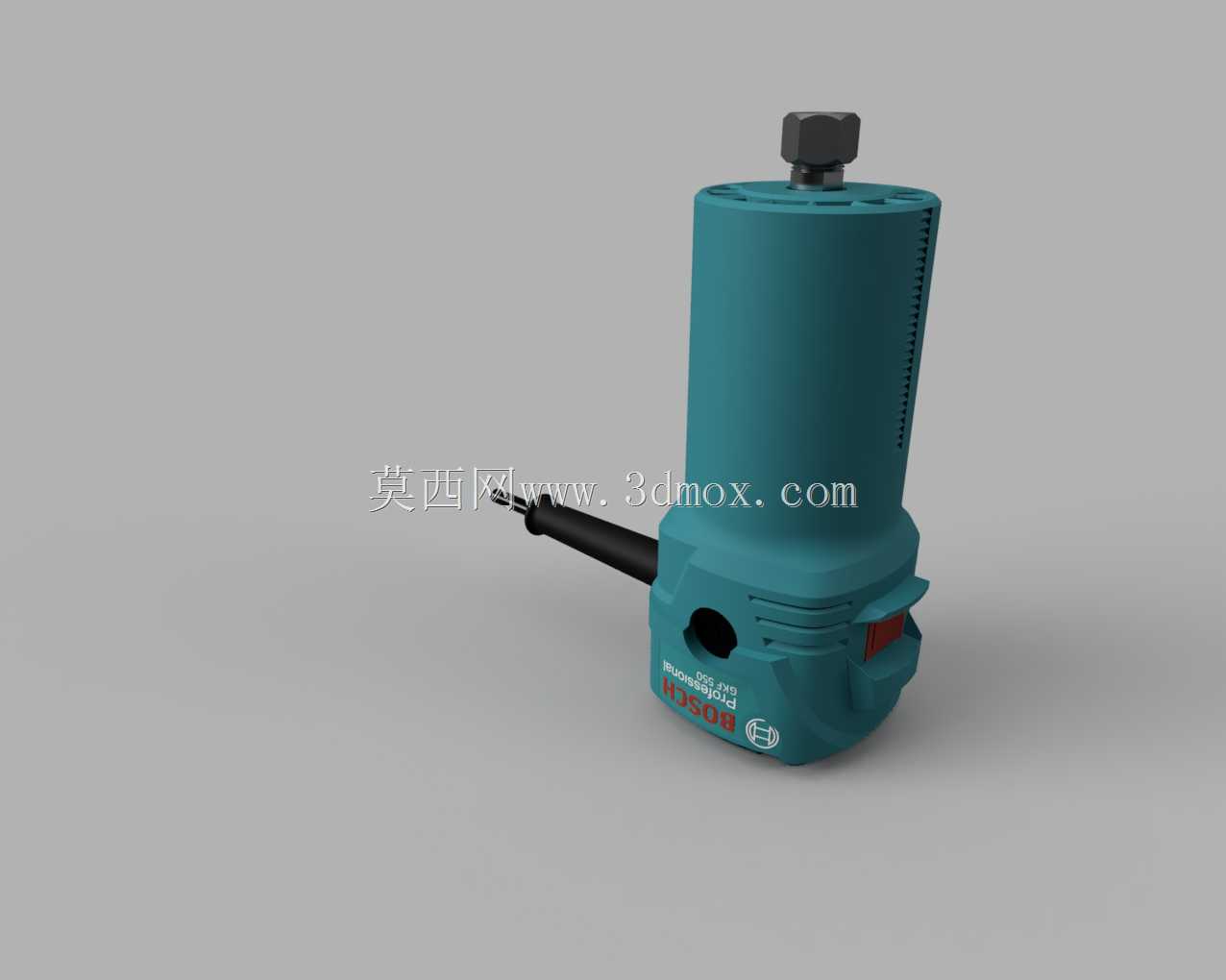

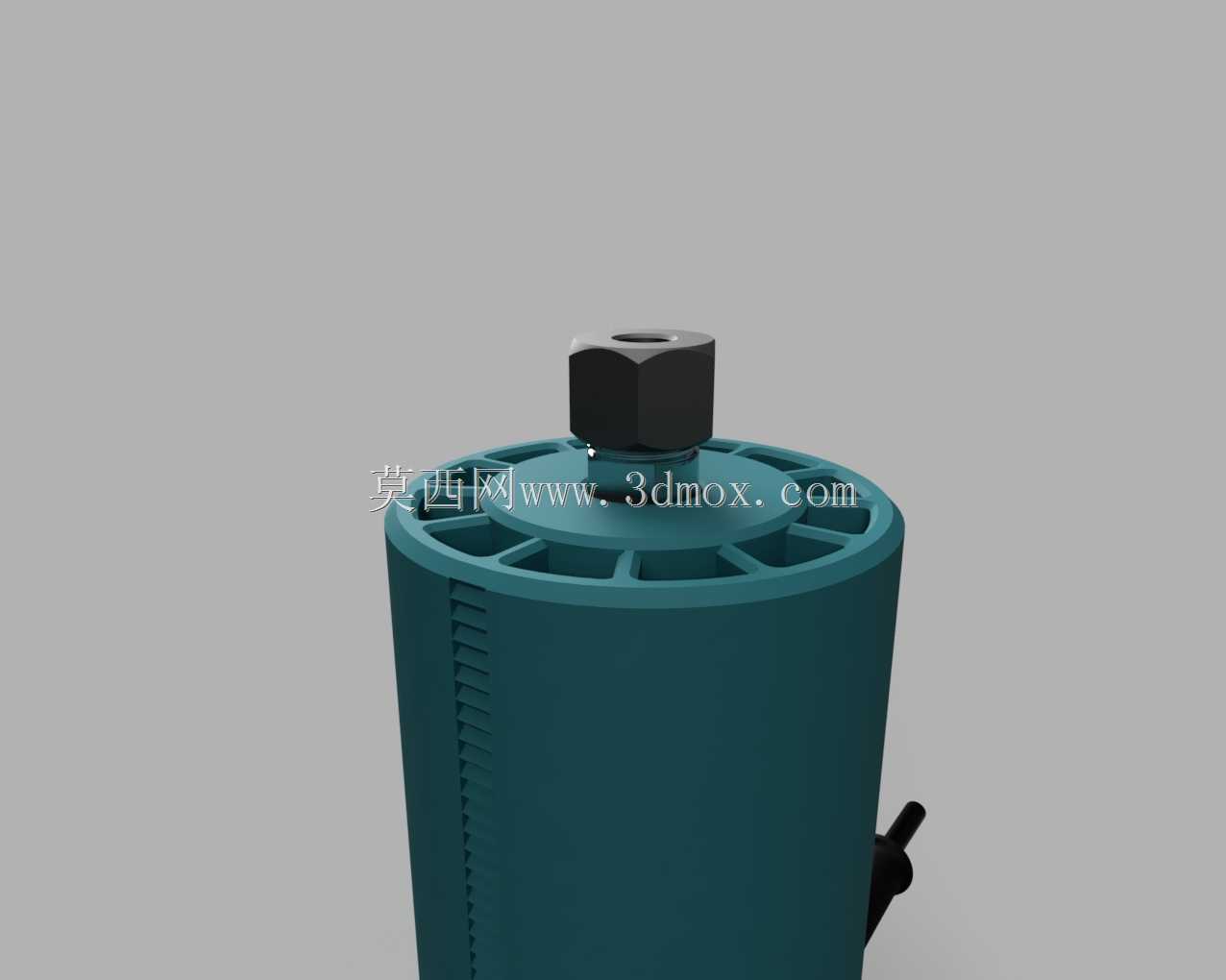

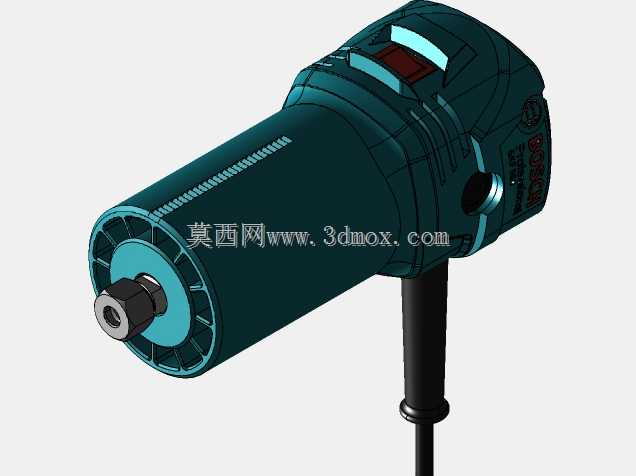

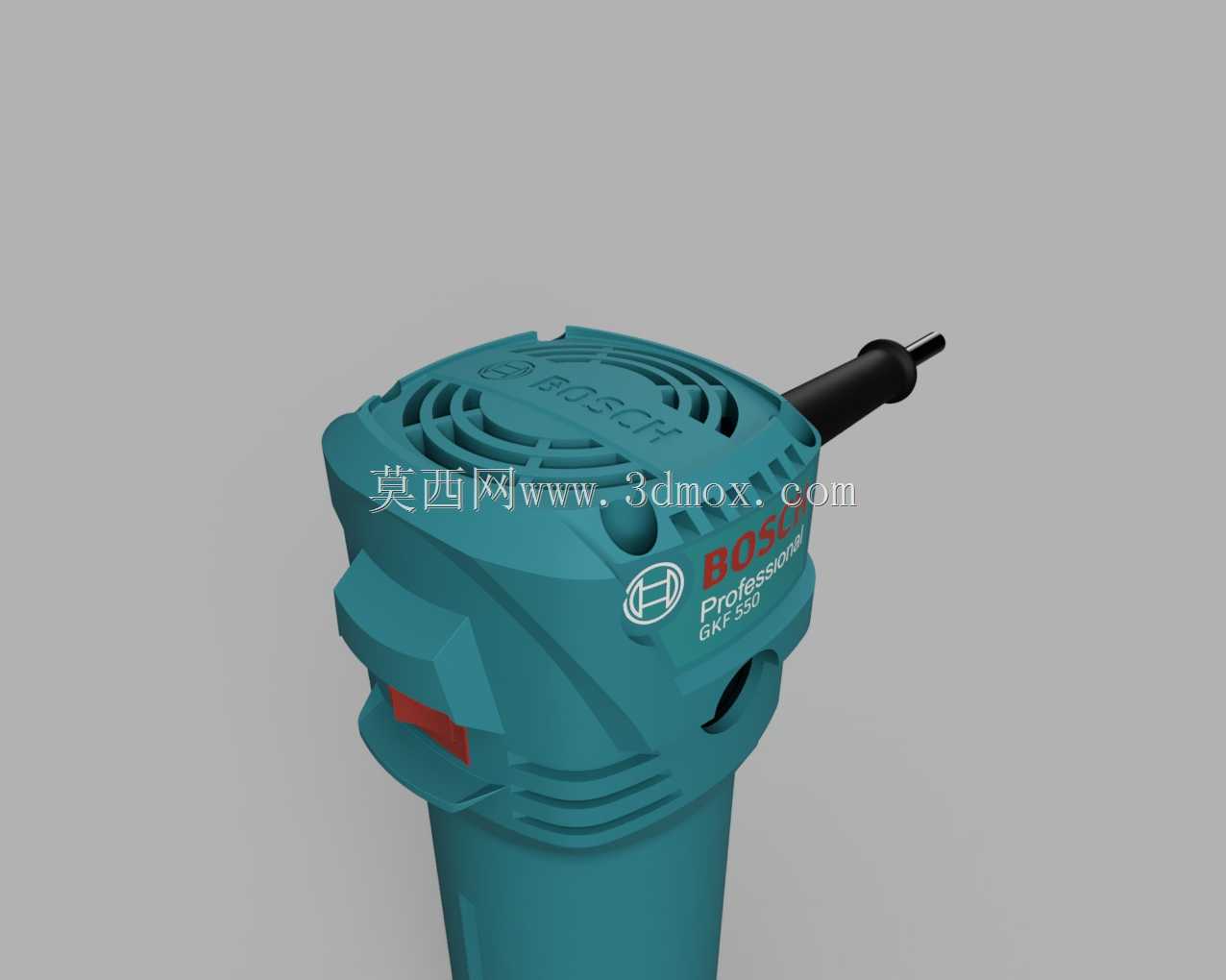

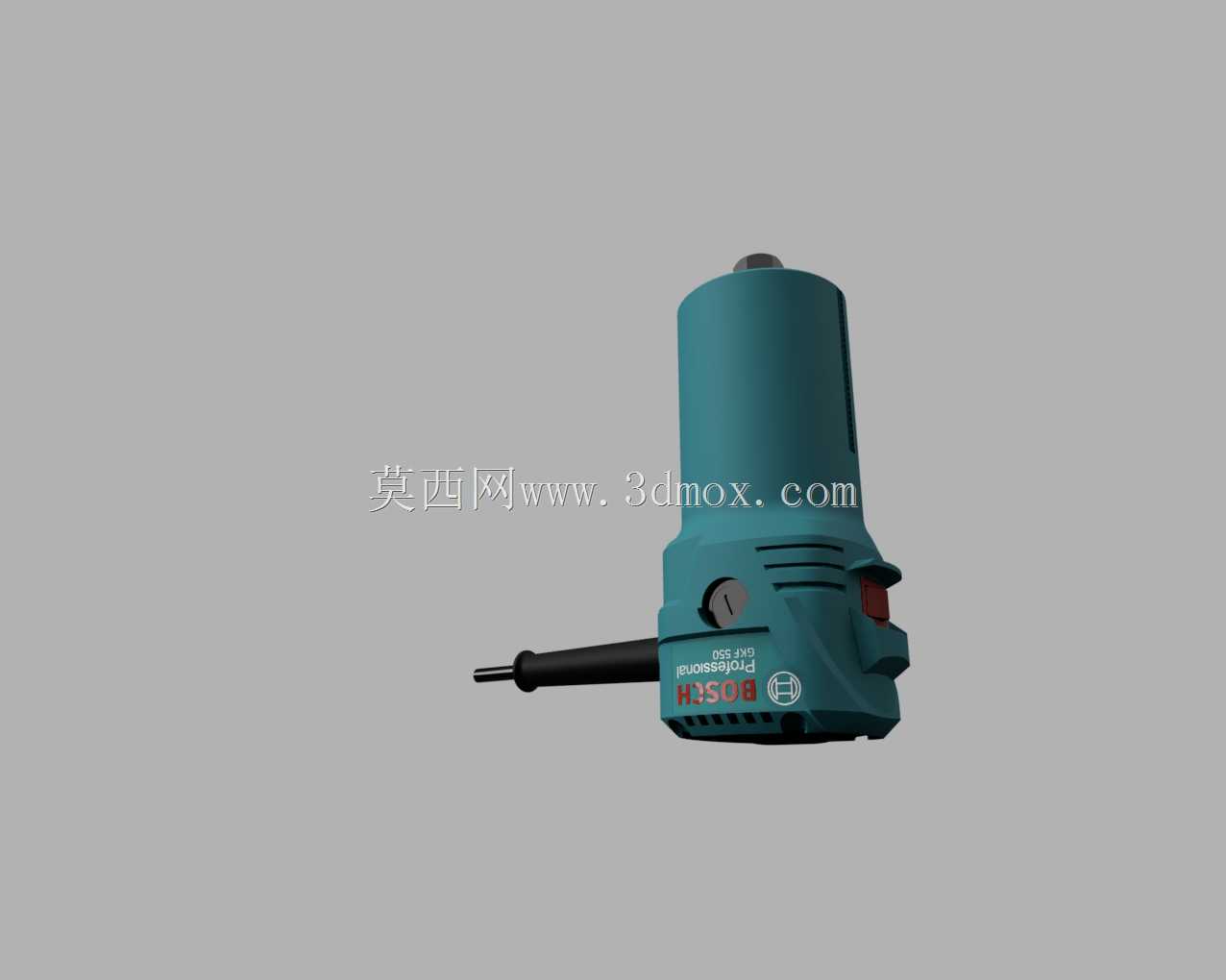

这款手持电动修边机的三维结构，主要面向木工开槽、修边、倒角类加工作业场景，在家具厂板材修型、装修现场木作收口、小型广告板材边缘处理等工况中都有广泛应用，作业时操作人员单手握持机身即可完成进给操作，对作业空间的适配性较强，哪怕是柜体内部、边角窄区这类受限空间，也能灵活调整作业角度完成加工。从结构设计来看，机身采用上窄下宽的锥度造型，握持区域做了多道环形防滑筋设计，既能够提升握持时的摩擦力，避免长时间作业手心出汗导致的滑脱风险，也能在结构上加强壳体的径向抗形变能力，抵消作业时电机高速转动带来的微幅振动，减少操作人员的手部疲劳感。机身顶部的格栅式进风口采用错位排布设计，在保证电机散热进风通量的前提下，能够阻挡大部分加工产生的木屑、粉尘进入电机腔，延长内部碳刷与绕组的使用寿命，进风口的格栅厚度做了渐变处理，靠近外侧的边缘做了R0.8的圆角过渡，避免清理表面积尘时划伤手部。机身侧面的品牌标识区域做了下沉式凹槽设计，标识粘贴后不会因为日常摆放、摩擦出现起边脱落的问题，开关拨块设置在握持区拇指可触及的范围内，拨动手程控制在3mm左右，操作时无需大幅移动手部位置即可完成启停控制，拨块表面做了防滑凸点，戴劳保手套操作时也能准确触发。尾部的电源线出线位置做了加厚的橡胶防护套，防护套与机身壳体的衔接处做了圆弧过渡，能够承受作业过程中频繁的线材弯折，避免线芯在根部断裂，出线方向与机身轴线呈15度夹角，作业时线材不会贴靠在加工板材表面，减少进给过程中线材被剐蹭、勾挂的概率。建模过程中针对机身壳体的分型线做了精准还原，上下壳体的卡扣连接位置、螺丝柱的排布都与实际产品的装配逻辑一致，底部的刀头安装位预留了标准的夹头装配空间，可适配常规6mm柄径的修边刀具，安装边界满足常规刀头伸出长度的调节需求，虽然受建模工具限制，底部局部细节与实物存在细微偏差，但整体装配尺寸、握持围度、外部接口位置都与实物保持一致，可用于电动工具外观验证、作业人机工程模拟、产品改型设计参考等场景，结构工程师在做同类手持电动工具的壳体设计时，可参考其筋位排布、散热口设计、握持区的尺寸设定逻辑，平衡结构强度、散热效率与握持舒适度的需求。
