GoPro防水壳断裂铰链替换修复件

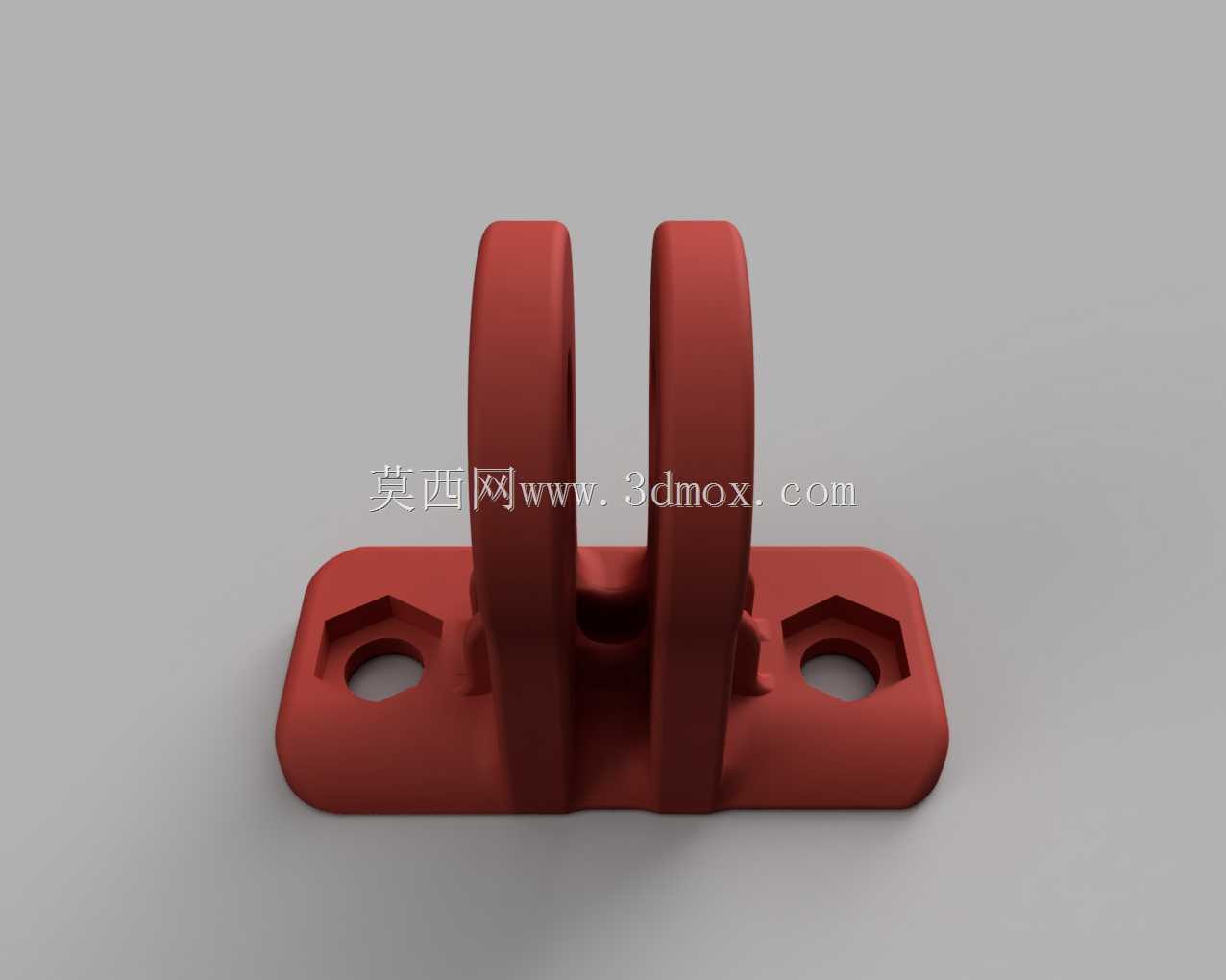

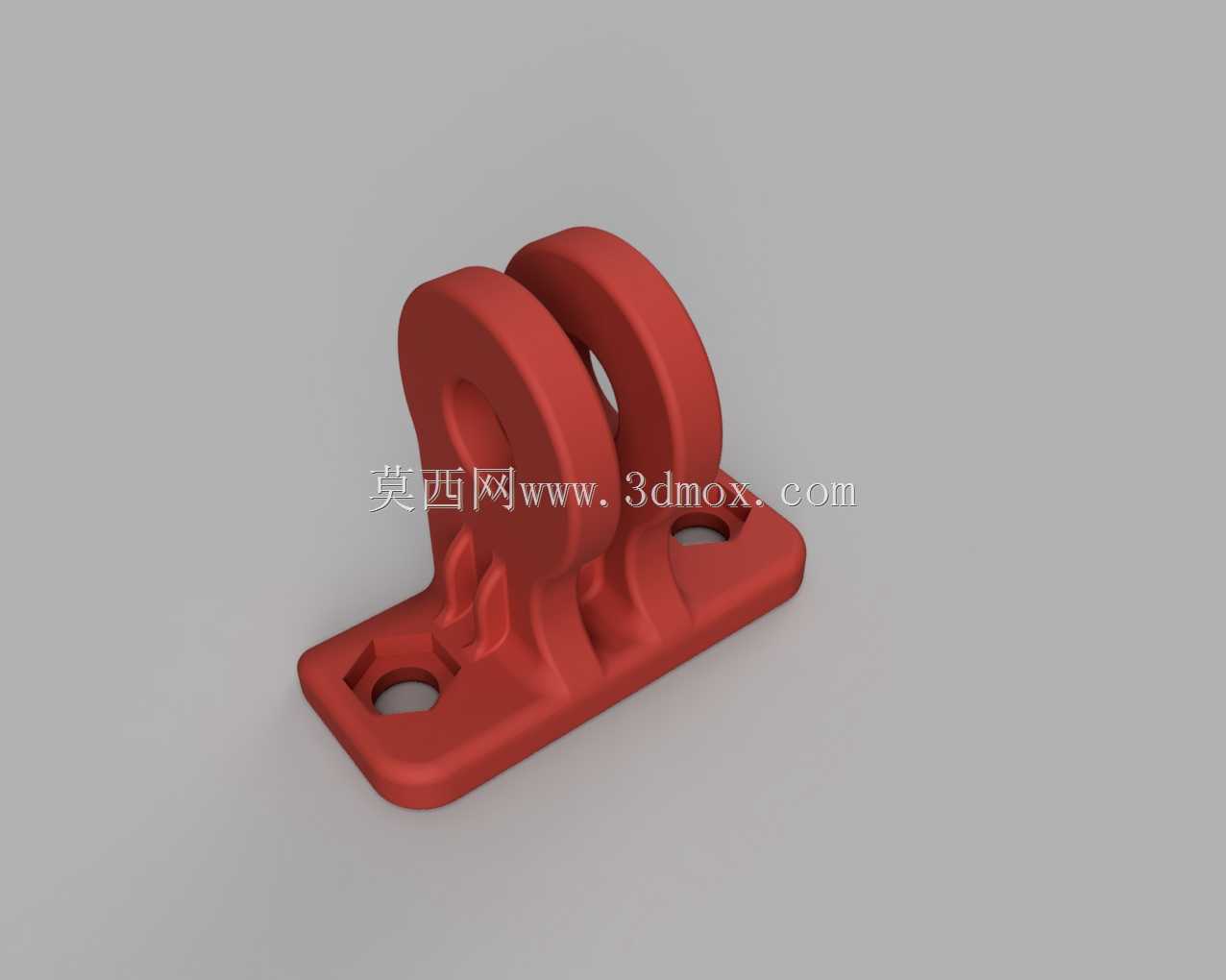

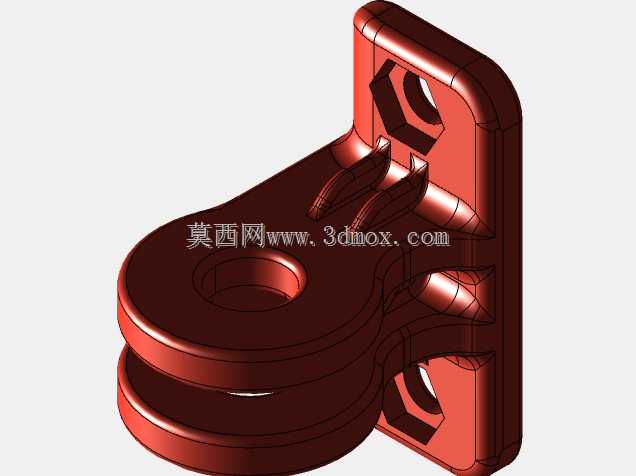

户外拍摄场景中，运动相机防水壳的铰链部位属于高频受力易损结构，长期开合、跌落磕碰或者低温环境下材质脆化，都容易导致原铰链部位断裂，直接造成防水壳无法正常扣合锁紧，丧失防水防护能力，整套防水壳直接报废的情况十分常见，不少户外从业者、极限运动拍摄者都遇到过这类突发故障，临时采购替换壳不仅成本高，偏远户外场景下也无法及时获取备件。这款修复替换件针对原铰链断裂的失效点做了结构强化，整体采用带安装底板的双耳铰链结构，底板贴合防水壳原铰链安装位的曲面轮廓，预留的两个安装孔位适配嵌入式螺母搭配凹头螺栓的安装方案，安装时不需要对原防水壳做大面积破坏性切削，仅需要将断裂残留的原铰链部位打磨平整，将修复件底板贴合到对应安装位置，通过嵌入的螺母与螺栓实现可靠锁紧，避免普通胶粘修复在受力后再次脱落的问题。双耳铰链的铰接孔位与原防水壳上盖的铰接轴尺寸完全匹配，不需要额外加工铰接轴，安装后可以保证上盖开合角度与原厂状态一致，不会出现卡滞、开合过松或者过紧的问题。底板上的加强筋从铰接耳根部一直延伸到底板边缘，对应原结构断裂的应力集中位置做了加厚处理，相比原厂薄壁铰链结构，抗弯折、抗冲击性能有明显提升，能够承受户外使用中频繁开合、意外磕碰的受力需求。如果在非涉水场景使用，安装孔位可以做密封处理，避免开孔位置影响防水壳的密闭性能，涉水场景下也可以在安装结合面涂覆密封胶，配合螺栓锁紧实现可靠密封，恢复防水壳原有的防护能力。整个修复件的安装边界完全贴合原防水壳的外部轮廓，不会突出壳身过多，不会影响防水壳安装到各类运动相机固定支架上，也不会和相机本身的按键、接口产生干涉，不需要额外调整其他配件的安装位置。从结构设计逻辑来看，这类修复件没有照搬原厂的薄壁铰链结构，而是针对断裂失效的根源做了应力分散设计，把铰接部位的受力通过加强筋传递到整个底板，再通过两个安装点分散到防水壳的壳体上，避免应力集中在铰链根部的小区域，从根源上降低了再次断裂的概率，对于手头有3D打印设备的使用者来说，出现故障后可以快速制作替换，不需要等待备件采购周期，能够快速恢复设备使用，大幅降低配件更换成本。
