适配UBIS13热端的金属打印冷却装置

日常桌面级FDM3D打印作业中，热端冷却环节的表现直接决定了成型件的层间结合质量、悬空结构成型精度以及长时间连续打印的工况稳定性，这款适配UBIS13规格热端的冷却装置，正是针对桌面级金属框架3D打印机的散热痛点完成的结构设计。从实际装机的应用场景来看，该冷却组件主要服务于采用UBIS13热端的入门到进阶级桌面FDM设备，覆盖创客DIY改装、小型工作室打样、教学实训设备升级等多个使用场景，能够在持续数小时的打印过程中，为热端散热段提供稳定的定向气流，避免热量向上传导导致的送丝段耗材提前软化、堵头、断丝等常见故障。

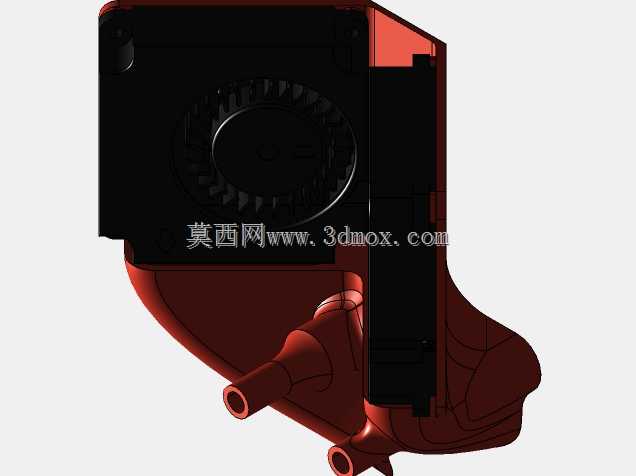

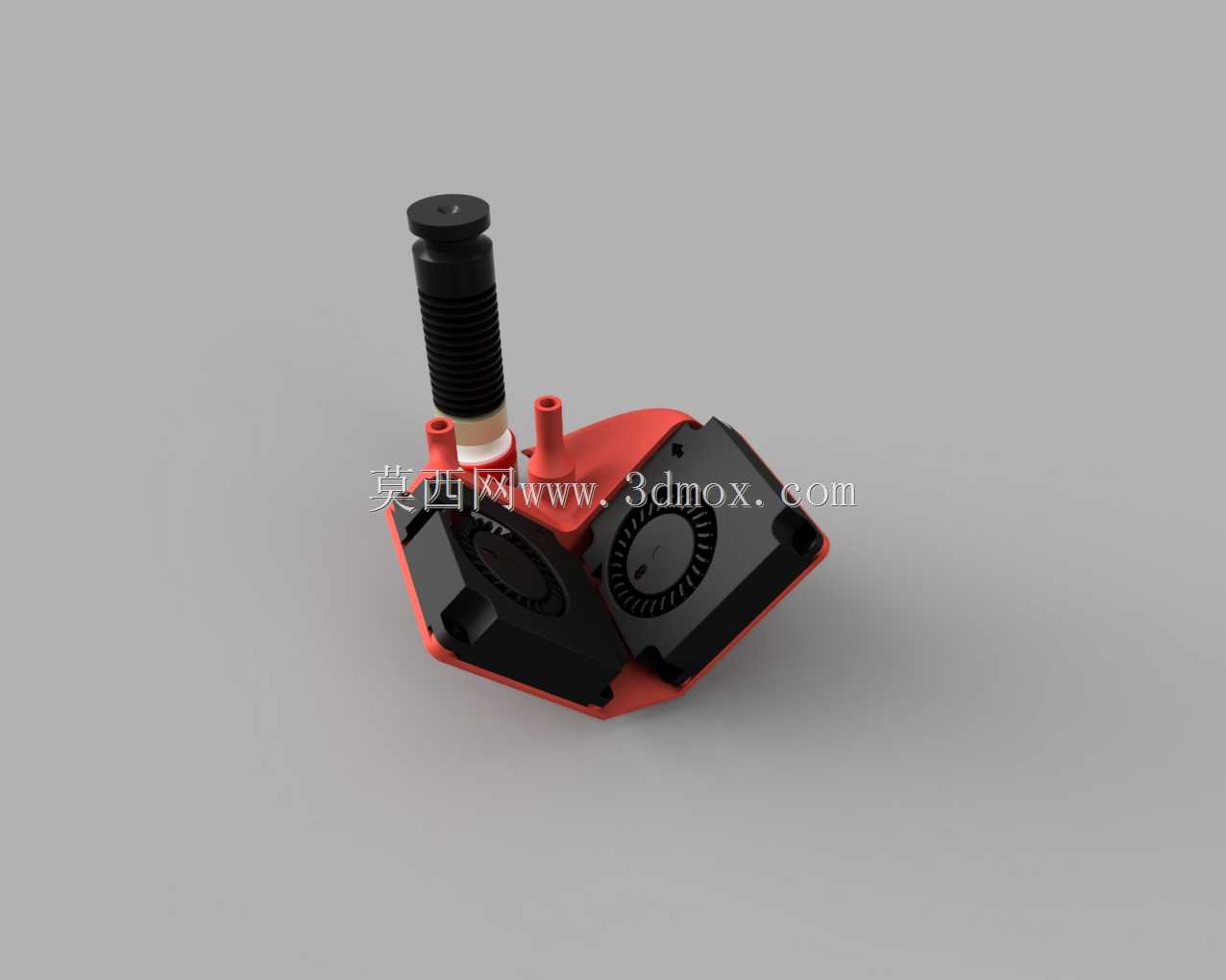

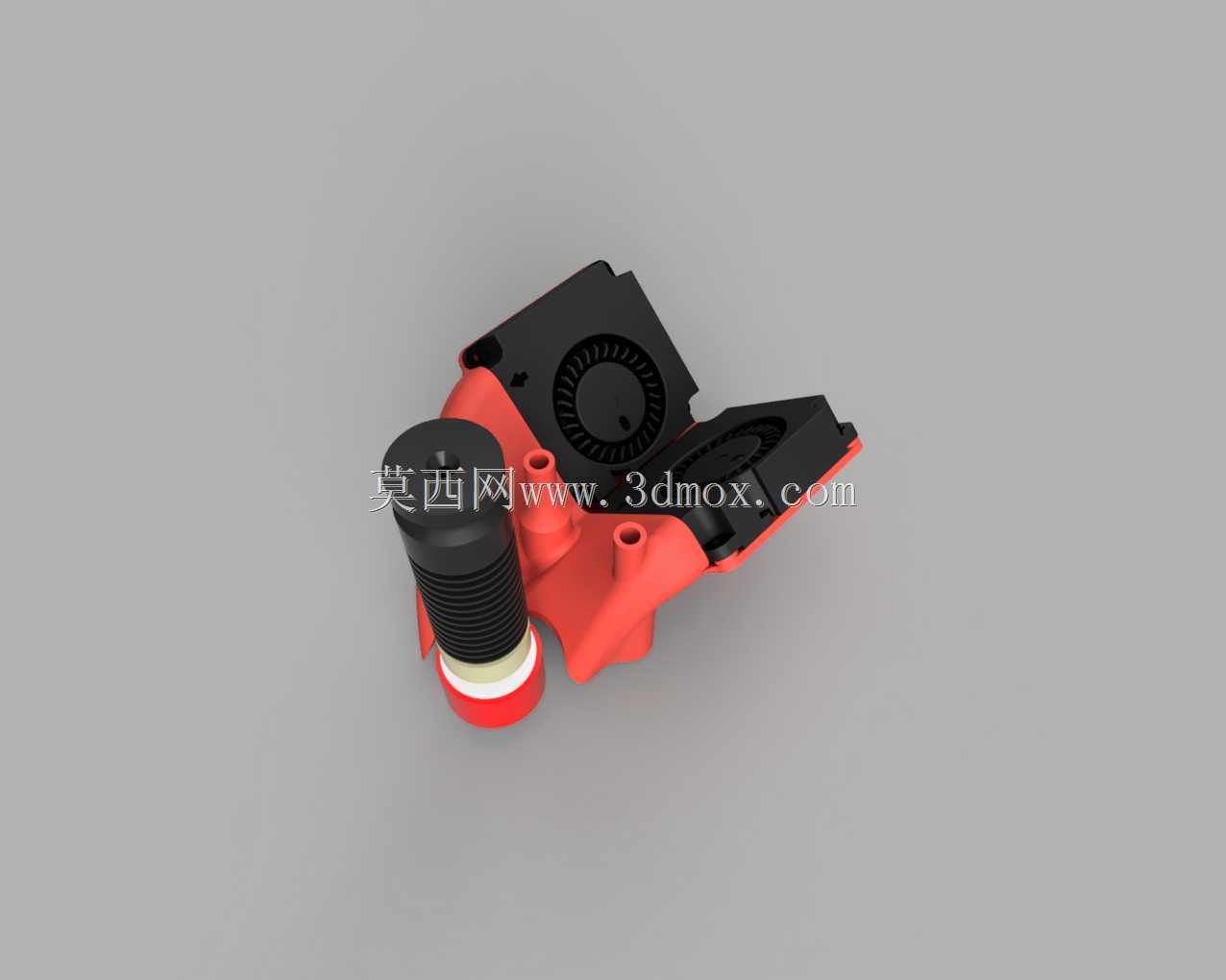

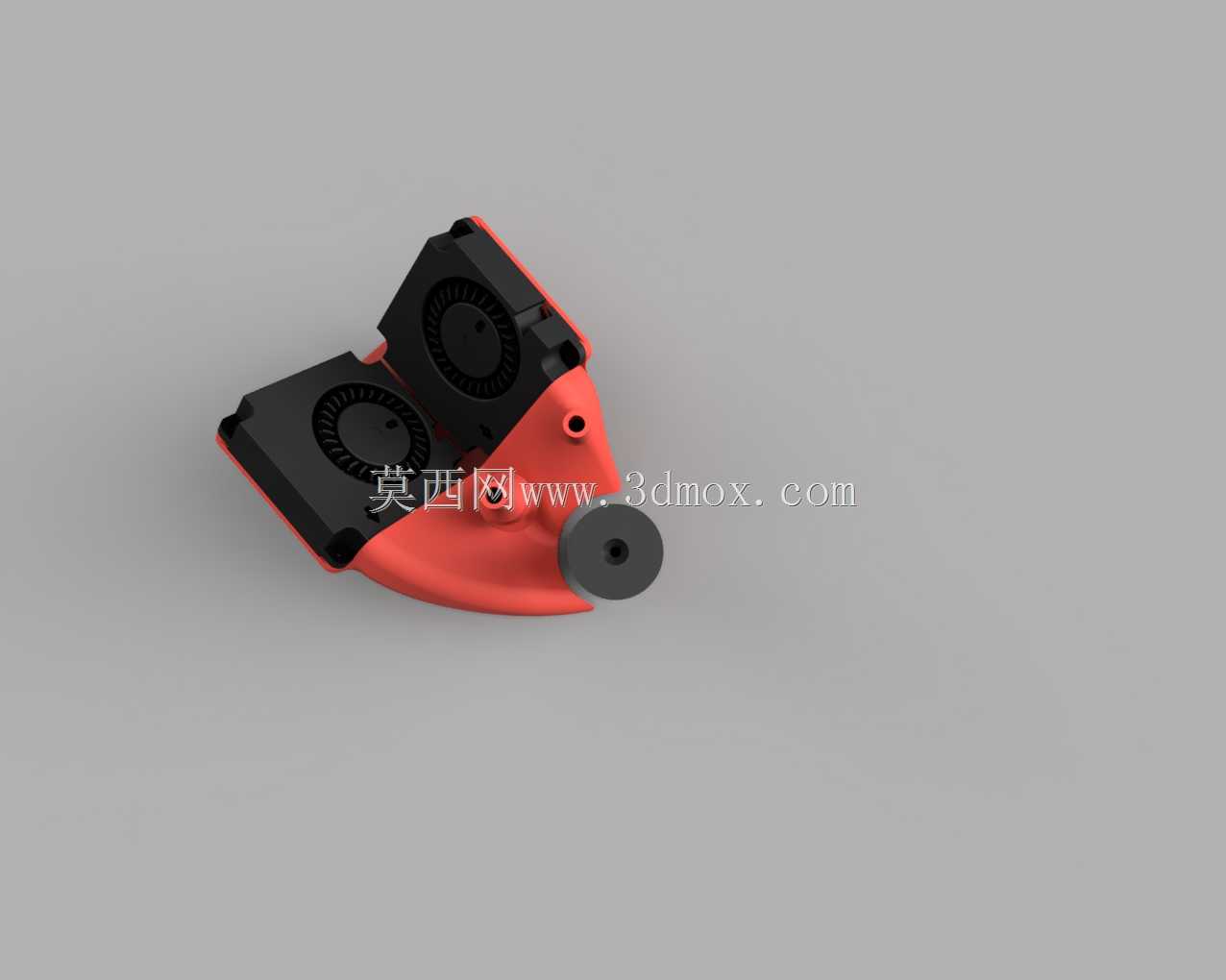

在功能特性的设计上，这款冷却装置采用双涡轮风扇的布局思路，区别于传统单风扇单侧送风的结构，双侧对称布置的涡轮扇能够在热端喷嘴周边形成均匀的环形风场，气流直接指向喷嘴下方的耗材刚挤出区域，能够让熔融挤出的耗材在接触成型平台后快速完成冷却固化，尤其是在打印小尺寸悬空结构、薄壁特征、精细文字浮雕这类对冷却速率敏感的结构时，均匀的风场能够避免单侧冷却带来的成型件翘曲、层纹偏移、边角耷拉等问题。装置的主体安装基座采用金属材质加工，相比常见的塑料冷却支架，金属材质本身具备更好的导热性能，能够辅助带走风扇运转产生的热量以及热端向上辐射的热量，长时间连续作业下不会出现支架受热变形、安装位偏移的问题，结构稳定性更强。

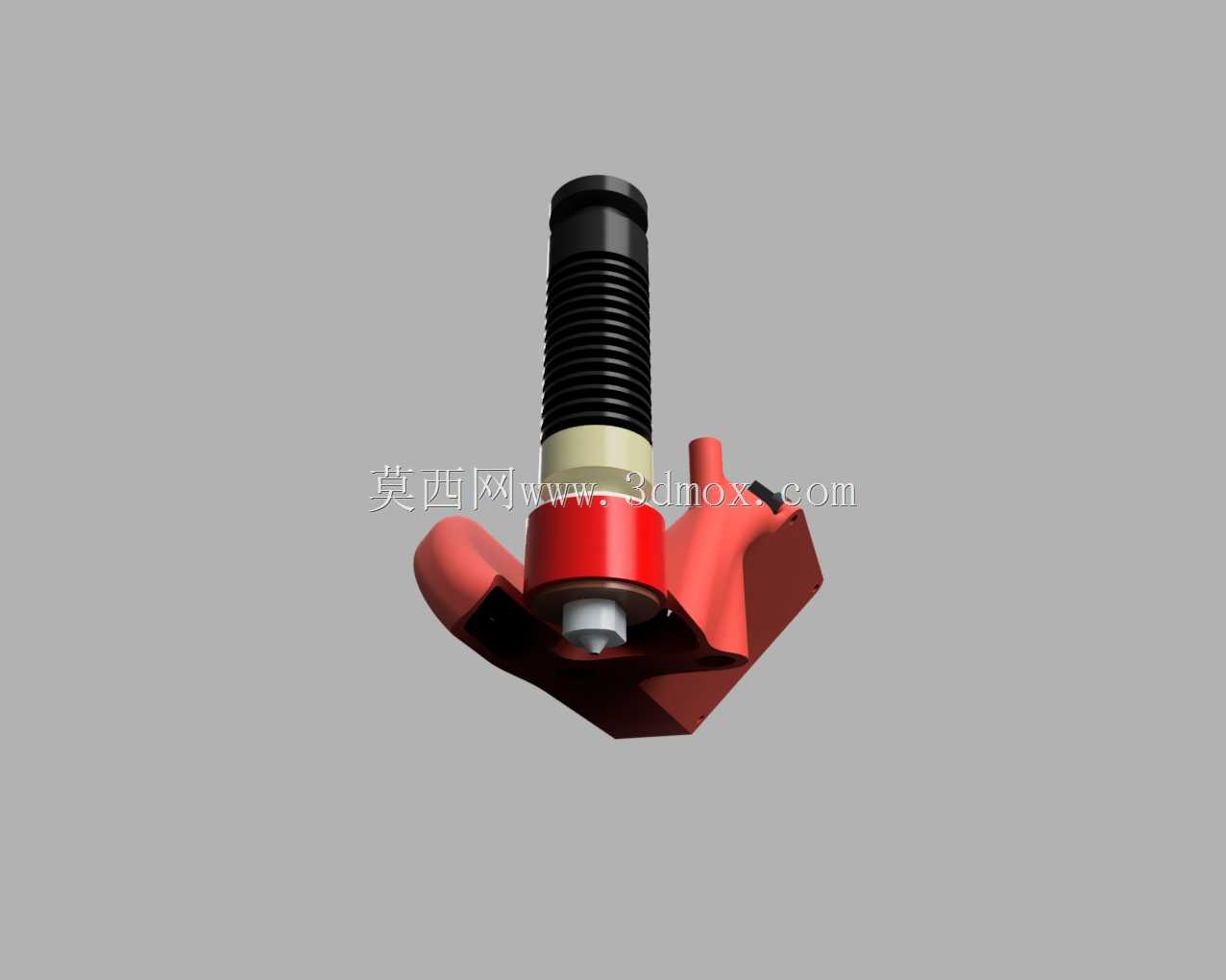

从安装边界与尺寸适配的角度考量，这款冷却装置在设计阶段就严格匹配UBIS13热端的安装尺寸，安装位完全贴合热端散热段的外形轮廓，不需要对原有热端结构进行打孔、切削等破坏性改装，使用者只需要对准原有安装孔位即可完成固定，整体安装后在X、Y轴方向的外轮廓尺寸控制合理，不会与打印机的原有外壳、限位开关、自动调平探针等部件产生运动干涉，打印过程中运动到成型平台边缘位置时也不会出现剐蹭平台、刮伤已打印模型的问题。装置的层高适配范围覆盖0.2mm的常规打印层高设置，气流出口的高度经过反复调校，既不会因为距离喷嘴过近导致喷嘴温度波动影响耗材熔融效果，也不会因为距离过远导致气流分散、冷却效率下降，在0.2mm层高的常规打印参数下，能够保证PLA、PETG等常用耗材的成型表面质量稳定，层间粘接强度符合使用要求。

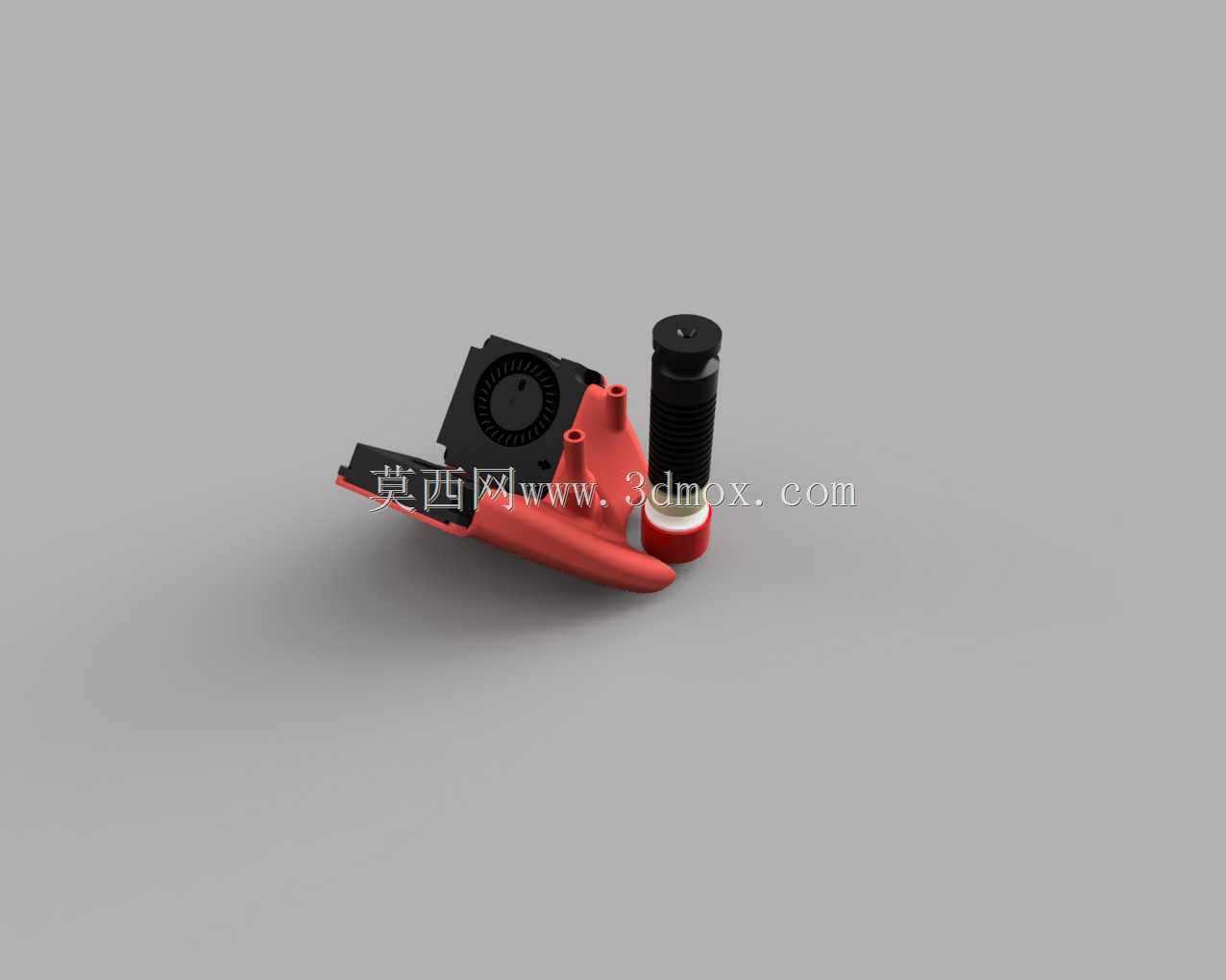

在结构细节的处理上，这款冷却装置的风道采用渐扩式的内壁设计，能够降低风扇出风口的风阻，减少气流在风道内部的紊流损耗，让风扇输出的气流尽可能多的输送到目标冷却区域，在相同风扇转速下能够获得更高的冷却效率，同时也能在一定程度上降低风扇运转带来的风噪。装置的顶部预留了与热端散热铝管配合的避让位，安装时能够顺着散热管的轴向滑入到位，定位精度有保障，不需要反复调整位置来对准喷嘴中心，降低了装机调试的难度。风扇的接线位置也做了走线槽的预留，能够将供电线材顺着支架边缘整理固定，避免线材散乱垂落与运动部件产生缠绕，提升设备运行的安全性。
