厨房炉灶用波纹弯式金属炉管结构设计

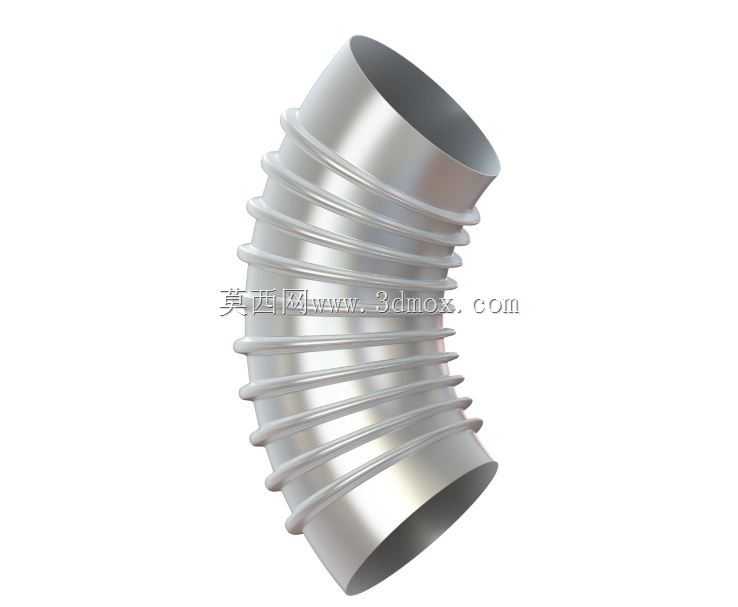

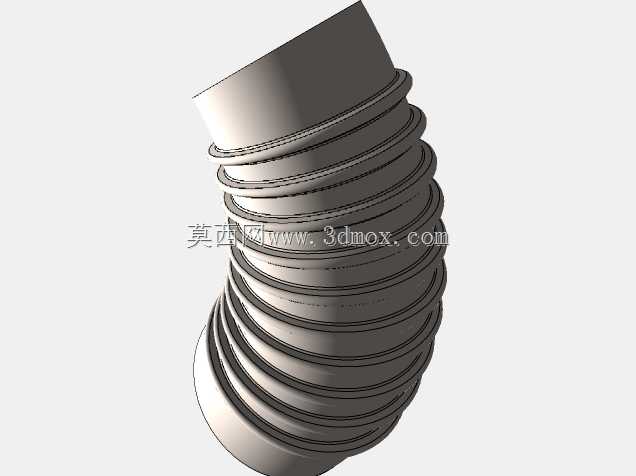

这类带环形波纹的弯式金属炉管，主要应用在商用厨房炉灶、小型工业加热炉的烟气排出与热风输送环节，部分家用嵌入式灶具的废气导排结构也会采用同构型设计，核心作用是在炉体与排烟道、热风循环管路之间建立柔性连接，抵消设备运行时的热胀冷缩位移，同时适配不同安装空间的走向偏差。从结构设计逻辑来看，管身的环形波纹并非装饰结构，每一道波纹的凸起高度、圆弧过渡半径都经过受力校核，既可以在弯转状态下保持管壁应力均匀，避免长期高温工况下出现应力开裂，也能在管路对接存在少量角度偏差时，通过波纹段的微小形变补偿安装误差，降低现场装配的对位精度要求。弯管的曲率半径是设计阶段的核心参数，需要匹配炉体排烟口的伸出位置与外接烟道的安装间距，曲率过小会导致管内流体阻力陡增，影响排烟或热风输送效率，曲率过大则会占用过多安装空间，无法适配紧凑的厨房设备布局。管壁厚度的选取需要兼顾耐高温性能与结构柔性，过厚的管壁会让波纹段的形变能力下降，失去柔性补偿的作用，过薄则会在长期高温烟气冲刷下出现氧化破损，缩短使用寿命。两端的直边段长度严格匹配通用管道对接的安装边界，可直接套接在对应口径的炉体接口与烟道接口上，配合卡箍即可完成密封固定，不需要额外焊接或定制转接件。实际应用中，这类波纹弯管还能缓冲炉灶运行时产生的微小振动，避免振动直接传递到固定烟道上引发接口松动漏烟，波纹结构同时能在一定程度上降低管内流体流动产生的气动噪声，改善厨房作业环境的噪音水平。建模过程中需要重点控制波纹的螺旋排布角度与弯管曲率的匹配关系，保证每一圈波纹在弯管内外弧侧的形变均匀，不会出现局部褶皱或壁厚不均的问题，渲染阶段还原金属管壁的哑光金属质感，能直观呈现产品的实际加工成型效果，方便设计人员核对结构外观与实际产品的一致性。
