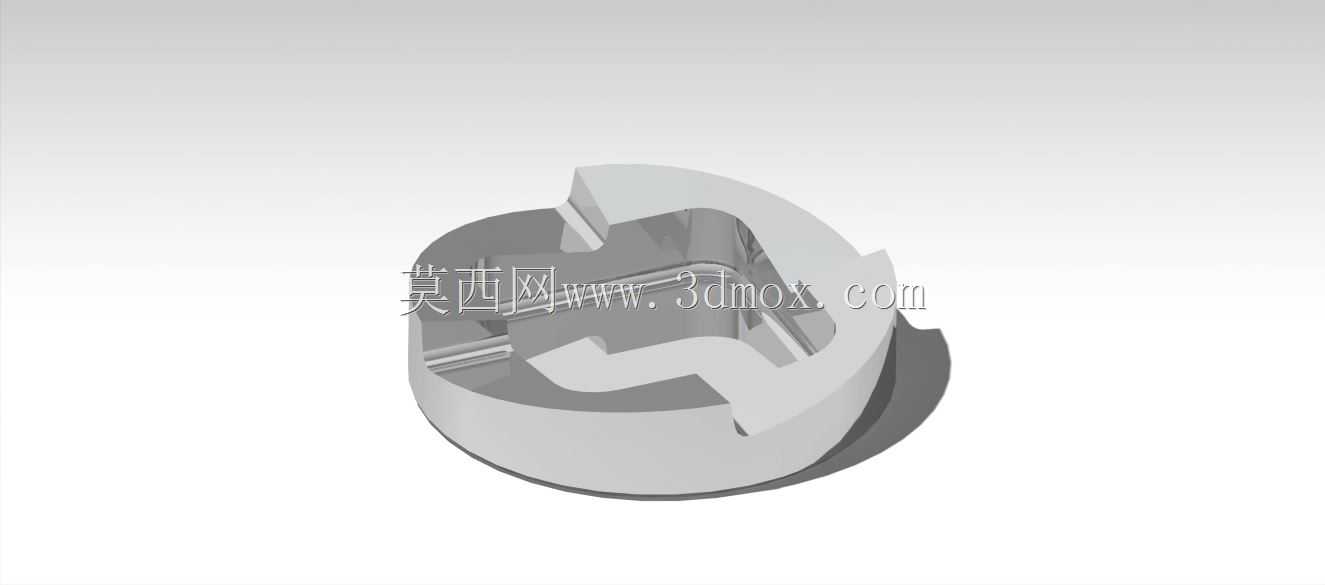

直径120mm数控加工铝制烟灰缸结构设计

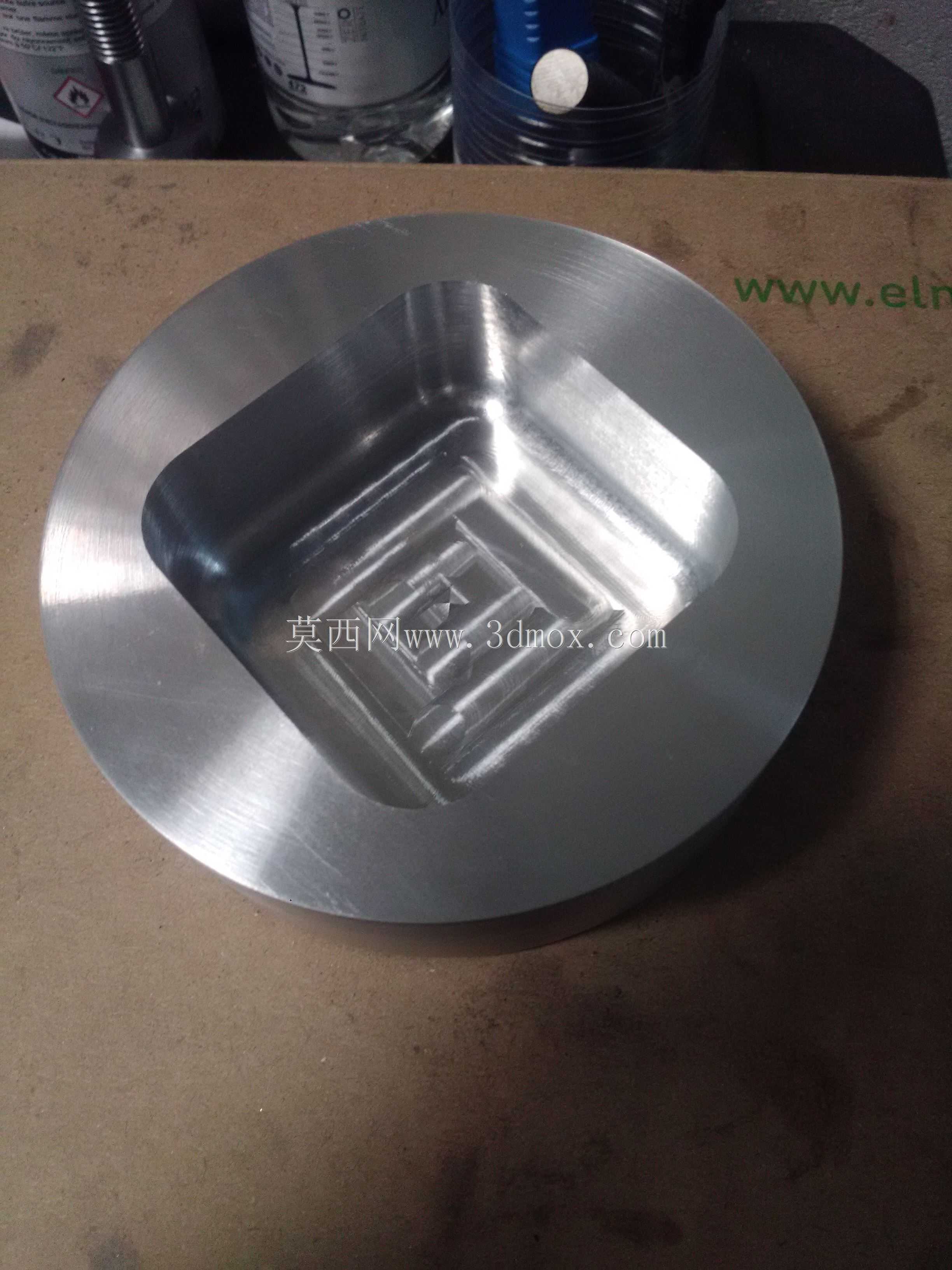

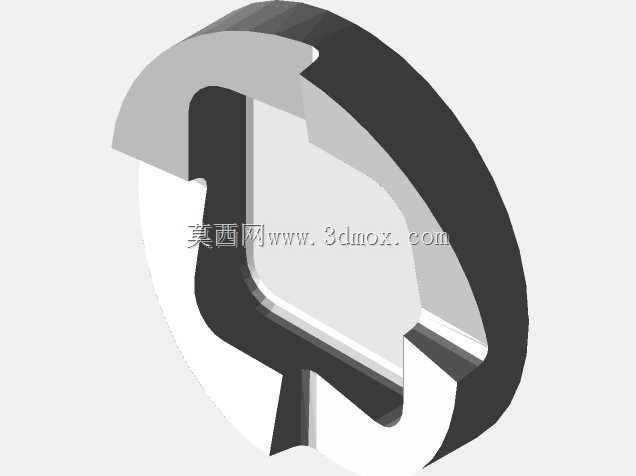

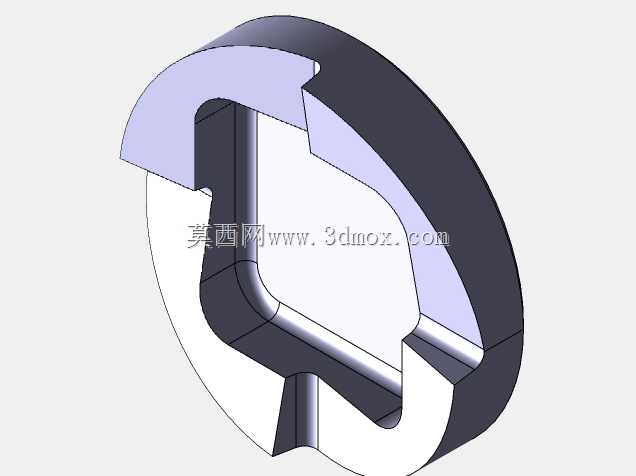

这款铝制烟灰缸采用直径120mm的圆柱主体作为基础轮廓，整体高度适配常规桌面摆放的安全边界，放置在办公桌面、会客茶几、工业车间休息区台面上时，不会因高度过高导致重心偏移倾倒，底部平整的接触面可与各类硬质桌面形成稳定贴合，无需额外加装防滑脚垫即可满足日常放置的稳定性要求。主体结构采用多工序分步加工的思路完成，首先通过常规车床完成圆柱基体的外圆与厚度加工，保证外圆轮廓的圆度与上下端面的平行度，为后续工序提供精准的装夹基准；中间的方槽结构在铣削中心上完成加工，槽体深度经过反复验证，既可以容纳日常积攒的烟灰，也能避免槽深过浅导致烟灰被气流吹散到台面上；最后通过专用工装搭配旋转卡盘，以10度的固定角度完成四个特殊卡位的铣削加工，这四个卡位均匀分布在缸体上沿，可适配常规直径的香烟放置，卡位的角度设计让香烟放置时自然向缸体中心倾斜，避免未燃尽的烟灰掉落到缸体外部。从实际使用场景来看，这款铝制烟灰缸相比传统玻璃、陶瓷材质的烟具，具备更好的抗摔抗磕碰性能，在生产车间休息区、户外吸烟点这类人员走动频繁、容易发生物品磕碰的场景下，不会因意外掉落或碰撞出现碎裂问题，铝材质本身的导热性能较好，未燃尽的烟蒂放置在卡位上时，热量可以快速通过缸体传导分散，避免局部温度过高留下灼痕。缸体内部的曲面过渡设计没有多余的直角死角，日常清理时只需用湿布擦拭即可将残留的烟灰、污渍清理干净，不会出现直角缝隙积灰难以清理的问题。加工过程中用到的菱形工作台装夹方式，可在一次装夹定位后完成多个角度的型面加工，有效减少多次装夹带来的定位误差，保证四个烟卡位的位置度与角度一致性，让每个卡位都能稳定承托香烟，不会出现香烟滑落的情况。整体壁厚经过合理设计，在保证整体结构刚性的前提下控制整体重量，既不会因壁厚过薄导致加工过程中出现振刀影响表面质量，也不会因壁厚过大造成材料浪费、整体过重不便于挪动。缸体上沿的特殊造型除了满足烟支放置的功能需求外，也形成了独特的外观识别性，区别于市面上常规的直筒式烟灰缸，在满足实用功能的同时具备一定的工业设计质感，适配工业风的办公、休闲场景摆放需求。
