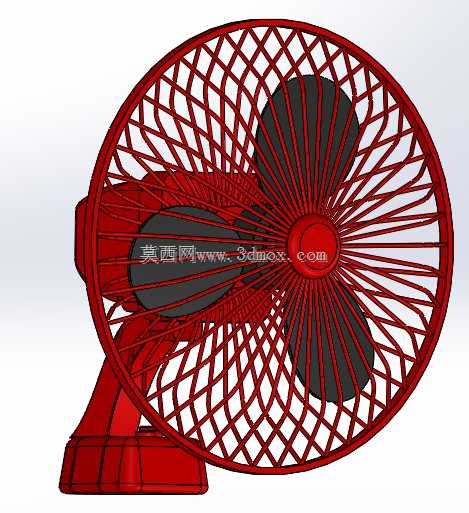

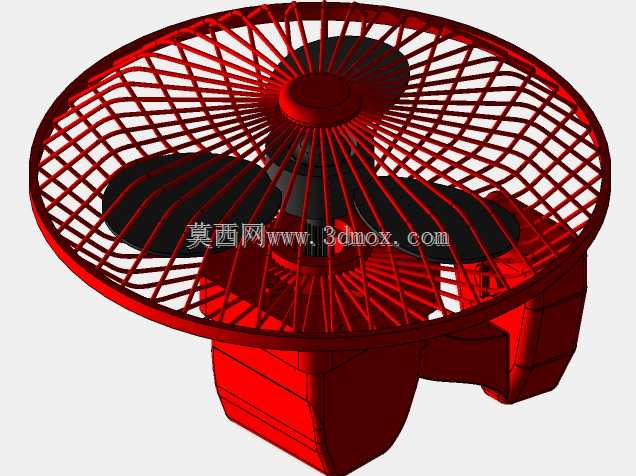

红色网罩三叶台式桌面送风风扇

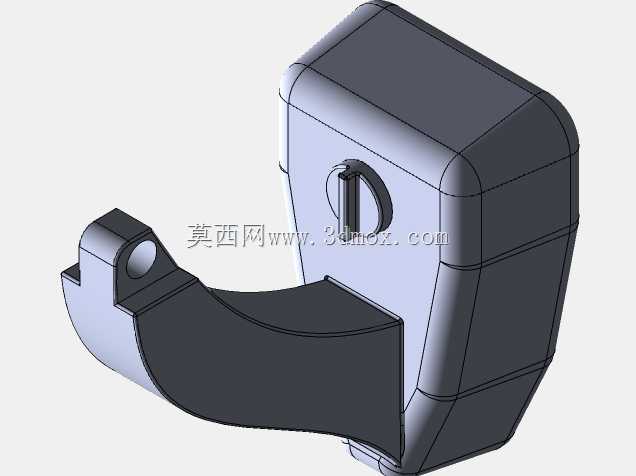

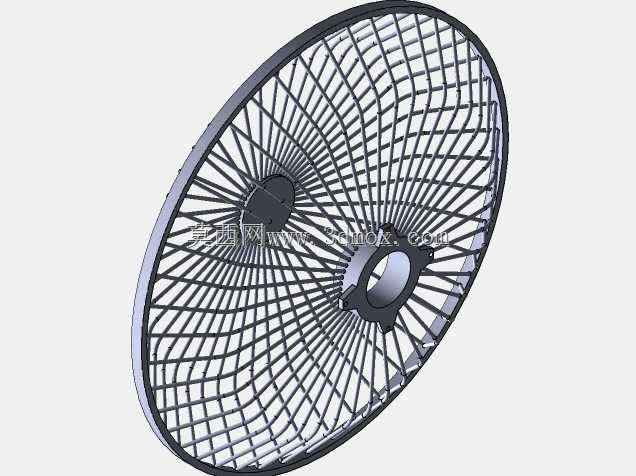

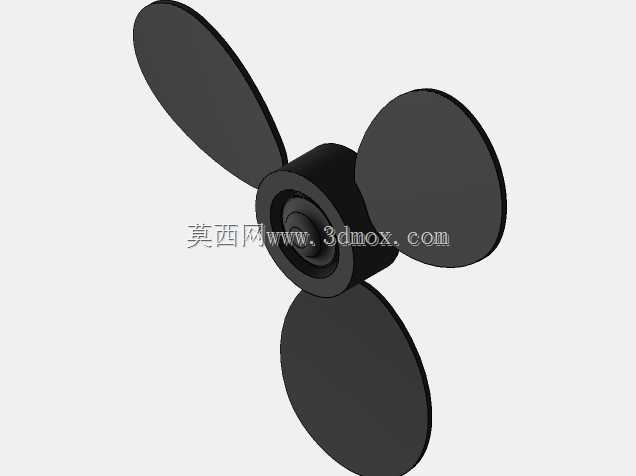

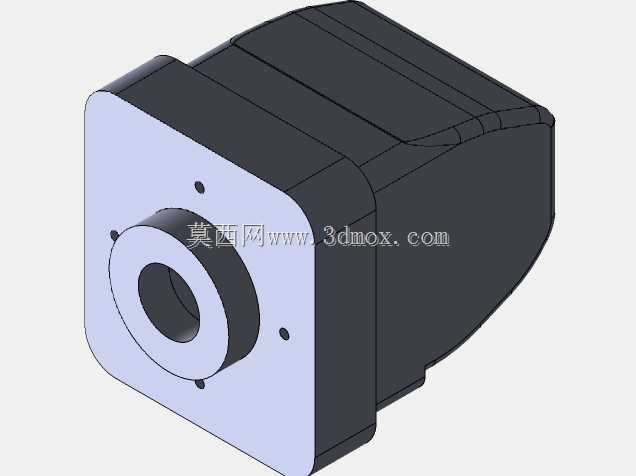

这款台式风扇的建模完全围绕单人近距离使用场景展开，核心适配桌面工位、出租屋单人床头这类小范围送风需求，区别于大空间落地扇的广域送风逻辑，所有结构设计都服务于近距离柔风输出的使用目标。从结构设计逻辑来看，首先确定的是网罩的防护边界，采用交错菱形格栅结构，格栅间隙控制在8mm以内，既保证手指误触时不会接触到运转的扇叶，满足家用小电器的安全防护要求，又不会因为格栅过密产生额外风阻，打乱出风气流的平顺性。网罩采用前后分体卡扣式结构，前网罩与后网罩通过周向均匀分布的6个卡扣实现紧固定位，不需要额外螺丝固定，日常拆卸清理扇叶积灰时不需要借助工具，徒手就能完成拆装，适配普通用户的日常维护需求。扇叶采用三叶后掠式设计，叶型做了12度的扭角渐变处理，从叶根到叶梢的弦长逐步收窄，这种设计能在较低转速下实现稳定的风量输出，同时降低扇叶切割气流产生的高频噪音，近距离使用时不会产生明显的风切声，适配办公、睡眠这类对噪音敏感的场景。扇头与底座的连接采用万向球铰结构，支持水平方向120度范围内的左右摇头，以及垂直方向30度的上下俯仰调节，用户可以根据自身坐姿、使用位置灵活调整送风角度，不需要挪动整个风扇的摆放位置就能调整送风覆盖范围。底座采用下置配重结构，整体重心落在底座几何中心范围内，即使扇头调整到最大俯仰角度，整体结构也不会出现倾翻问题，放置在光滑桌面时，底座底部预留了防滑胶垫的安装位，能增大与桌面的摩擦力，避免风扇运转时的微幅振动导致整机移位。从安装边界来看，这款台扇的整体占地尺寸控制在180mm见方的范围内，放置在常规电脑桌的边角位置不会占用过多桌面空间，不会干扰键盘、水杯、文件等桌面物品的摆放，整机高度控制在320mm左右，送风中心高度刚好对齐人端坐时的头颈部位置，不需要额外垫高就能实现精准送风。建模过程中对所有运动部件都做了干涉检查，摇头机构的传动齿轮、扇叶与网罩的间隙、俯仰调节的锁止结构都预留了合理的装配公差，实际生产时不会出现部件卡滞、运转干涉的问题，扇叶做了动平衡校验的结构预留，扇叶根部设计了配重块安装位，量产时可以通过调整配重块位置降低运转振动，提升整机运行稳定性。
