有线光电鼠标外观结构三维数模

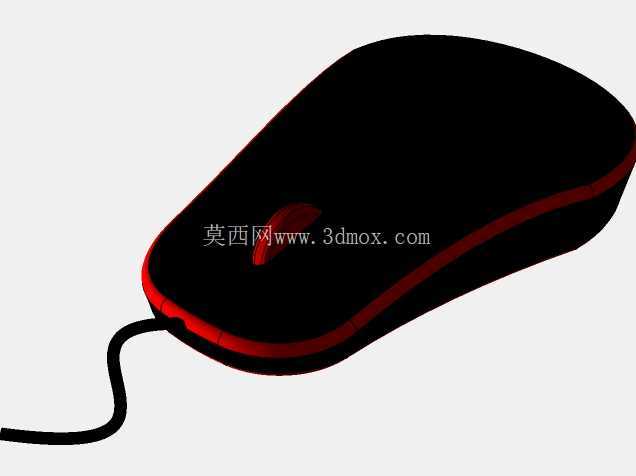

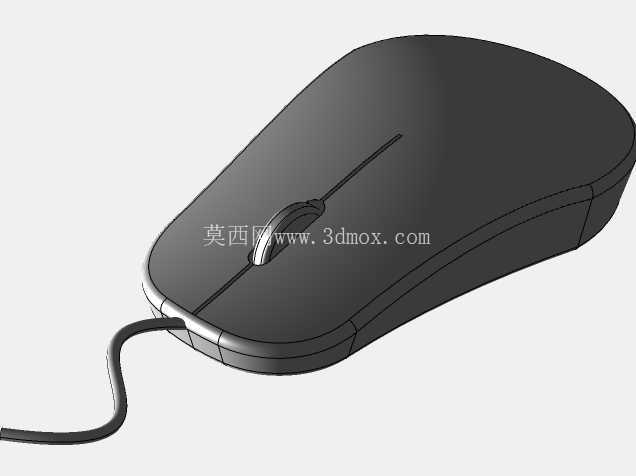

　　该数模围绕桌面有线光电鼠标的完整外观与内部装配关系展开，建模时先从手掌自然握持姿态反推上盖曲面，再逐步拆分底壳、按键区、滚轮、线缆出口与光学窗口等结构。鼠标主体采用左右对称的低背流线轮廓，上盖边缘布置红色装饰线，黑色壳体与红色侧线形成清晰视觉分界；前端按键区保留左键、右键与中置滚轮的操作分区，尾部通过柔性线缆引出信号与供电线路，线缆根部做圆弧过渡，避免反复弯折时应力集中。

　　从实际使用场景看，这类鼠标主要面向办公工位、工控操作台、教学机房和普通家用电脑环境。底部光学区域对应发光二极管与光探测器的安装位置，通过采集桌面相对位移实现光标控制，相比传统机械滚轮结构，减少了积尘卡滞和滚珠磨损问题。结构设计中需要重点控制底面脚垫高度、光学透镜与桌面的工作距离，以及上盖曲面在掌根位置的支撑高度；若壳体过高，长时间握持会增加腕部抬升量，若过低则手掌缺乏支撑，容易形成抠握姿势。

　　外形边界方面，模型按常见桌面鼠标比例建立，长宽高需满足手掌覆盖与桌面移动空间双重约束：宽度要给拇指和无名指留出自然夹持面，长度应使掌心落在鼠标背部高点附近，高度则需兼顾按键点击行程与内部PCB、透镜、编码器的布置。底壳四周预留防滑脚垫贴装区域，前端线缆出口偏向中心位置，可降低拖动时线缆侧向拉扯对移动轨迹的影响。左右按键与上盖之间保留均匀缝隙，滚轮突出高度既要便于食指拨动，又不能在按压按键时产生干涉。

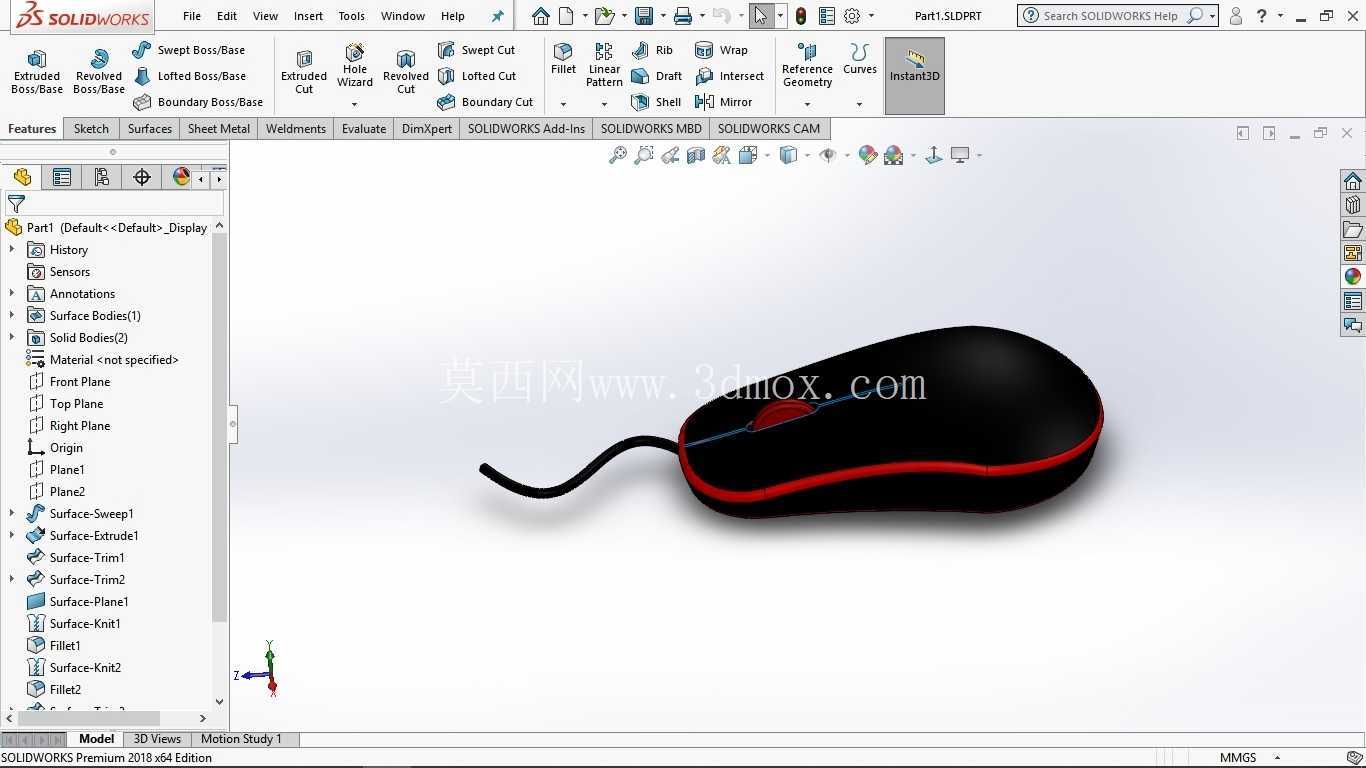

　　建模过程中，曲面连续性是外观质量的关键。上盖从按键面到侧裙再到底壳分型线，需要通过多段曲率过渡消除突兀折边；侧裙向内收窄，便于手指夹持，尾部略宽，用于承托掌根。内部结构虽以外观表达为主，但仍需考虑PCB固定柱、螺丝柱、卡扣位和光学器件避让空间，避免外观造型完成后无法容纳电子元件。线缆部分采用柔性形态表达，可用于检查鼠标在桌面拖动时的出线角度和最小弯曲半径。

　　对于结构设计人员，该数模可作为电脑外设造型评审、壳体分模练习、人机握持分析和装配干涉检查的参考；对于三维建模学习者，可重点练习自由曲面搭建、实体抽壳、按键分区、装饰线包覆和线缆造型。整体结构不依赖复杂机构，却对曲面光顺、分型边界、握持尺寸和器件布局有较高要求，能够较完整地体现小型数码产品从外观概念到可装配结构的设计思路。
