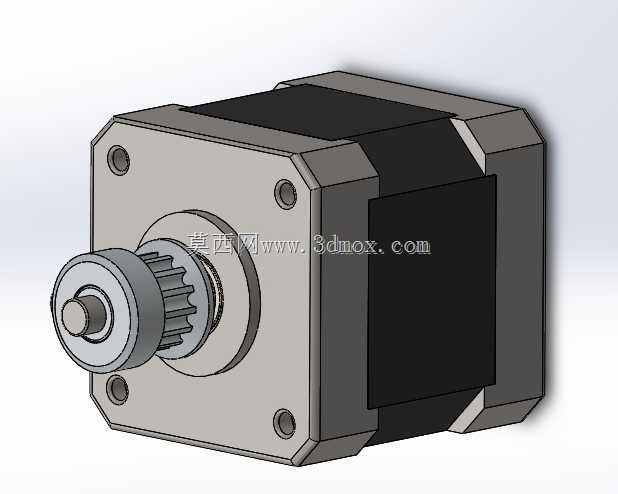

带同步带轮输出端的方形步进电机结构

这款步进电机是开环运动控制系统中核心的执行部件，目前广泛应用在3D打印设备的进给传动、小型自动化流水线的工位移位、桌面级数控雕刻机的轴系驱动、智能安防设备的云台角度调节、医疗检验仪器的样本输送机构等对位移精度有稳定要求的场景中，能够将电脉冲信号直接转化为对应角度的轴系转动，无需额外的位置反馈元件即可实现固定步距的位移输出，适配多数中小负载的精密传动需求。

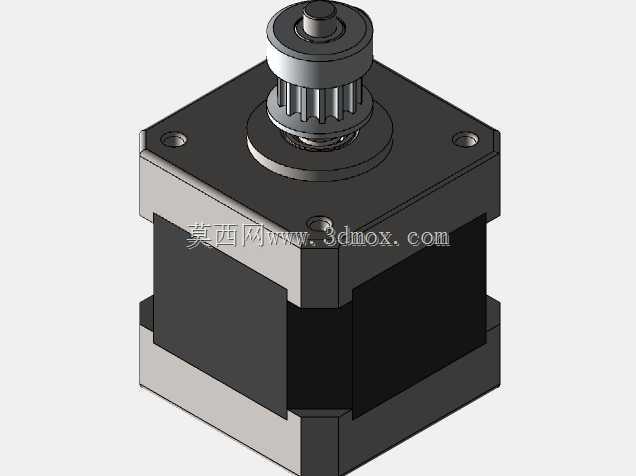

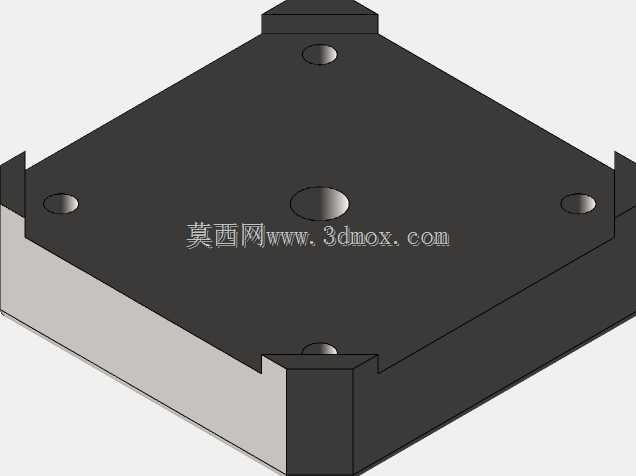

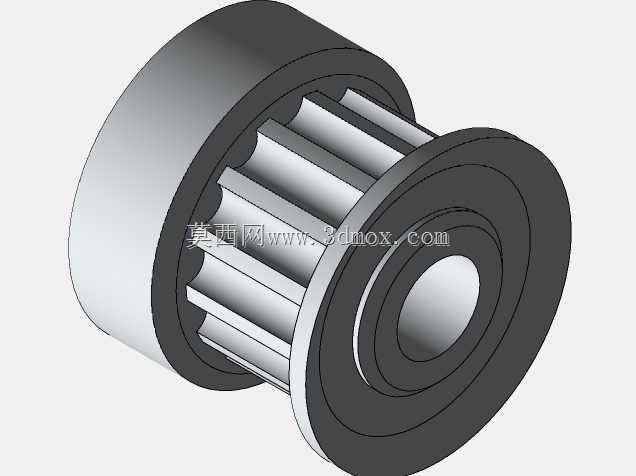

从功能特性来看，该电机采用两相混合式结构设计，输出端预装了适配同步带传动的齿形带轮，可直接与标准齿形同步带配合完成动力传递，省去了用户自行加工、装配输出连接件的工序，带轮与电机输出轴采用顶丝锁紧的固定方式，既保证了传动过程中无相对打滑，也方便后期根据传动需求更换不同规格的带轮部件。电机本体采用方形安装法兰结构，四个角预留了标准通孔安装位，可直接通过螺栓固定在设备安装面板上，安装基准面与输出轴的垂直度公差控制在0.02mm以内，能有效避免安装偏斜带来的轴系额外负载，延长电机的使用寿命。

在设计思路上，这款电机的结构充分考虑了小型自动化设备的紧凑安装需求，本体的定子与转子采用分段叠压的硅钢片结构，有效降低了电机运行过程中的铁损与发热，外壳采用高强度铝合金端盖搭配黑色阻燃塑封的定子包裹层，既保证了整体结构的刚性，也能在连续运行时通过金属端盖快速散出内部热量。电机的出线端预留了足够的接线余量，适配常见的两相四线驱动接线方式，可直接匹配市面上多数通用步进驱动器使用。

从安装边界来看，这款方形法兰步进电机的安装孔位遵循NEMA标准尺寸规范，法兰边长、安装孔中心距、输出轴直径与伸出长度都符合行业通用尺寸要求，用户在进行设备结构设计时，无需额外定制安装支架即可完成适配，输出端带轮的齿形与外径适配常用的MXL型同步带，传动中心距可根据设备布局灵活调整，既可以用于水平方向的直线传动，也可搭配减速结构完成垂直方向的负载提升，在额定扭矩范围内可实现长时间稳定运行，不会出现丢步、异响等常见问题。
