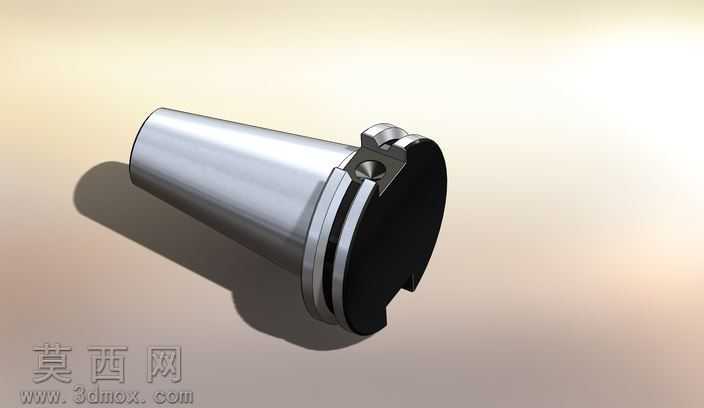

本作品为CAT40规格ANSI B5-50标准数控刀柄的三维建模设计,建模过程严格遵循美标数控刀柄的尺寸规范,先通过草图绘制锥柄主体的截面轮廓,采用旋转凸台特征生成7:24锥度的主体锥面,该锥度为数控加工中心主轴通用接口标准,保证与主轴锥孔的贴合定位精度。建模阶段对刀柄尾部的拉钉夹持槽、法兰端的驱动卡槽结构进行精细化特征构建,通过拉伸切除、圆角过渡等操作还原卡槽的受力结构,法兰端面的定位凸台尺寸严格匹配标准公差要求,保证换刀时的定位准确性。材质渲染阶段,主体锥柄部分采用抛光高速钢材质,调整金属材质的反射率、粗糙度参数,还原金属加工后表面的冷冽金属光泽,端部黑色密封端盖采用哑光硬质合金材质,通过调整漫反射、高光参数区分不同部件的材质质感,渲染时添加柔和的环境光与定向光源,投射出自然的软阴影,突出刀柄的圆柱曲面轮廓与各部件的装配层次。结构设计上,完整还原了CAT40刀柄的内部冷却通道预留结构、拉钉装配的内螺纹孔位,各装配部位的倒角、退刀槽细节均按照机械加工工艺要求进行建模,避免出现工艺无法实现的尖锐结构。设计思路围绕数控加工场景的实际使用需求,保证模型可直接用于数控加工教学、刀柄结构认知、机床换刀机构仿真等场景,各特征参数完全符合工业标准,无结构干涉、尺寸偏差等问题,模型的曲面连续性达到G2级别,外观过渡顺滑无棱角,既满足工业设计的精度要求,也通过渲染呈现出工业产品的精密质感。
