脚踏式易拉罐破碎机结构设计方案

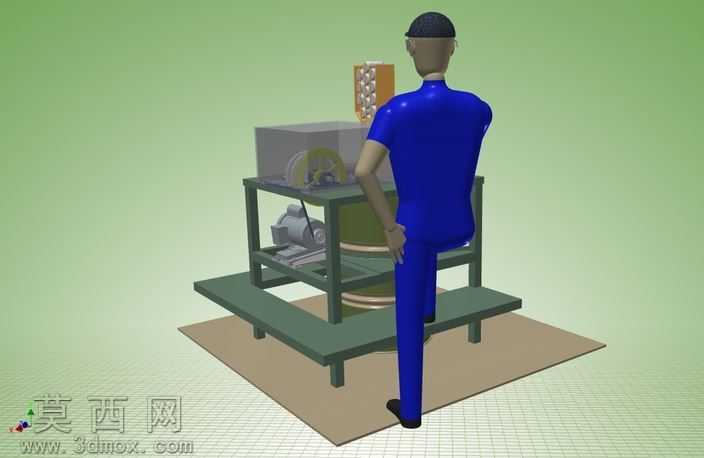

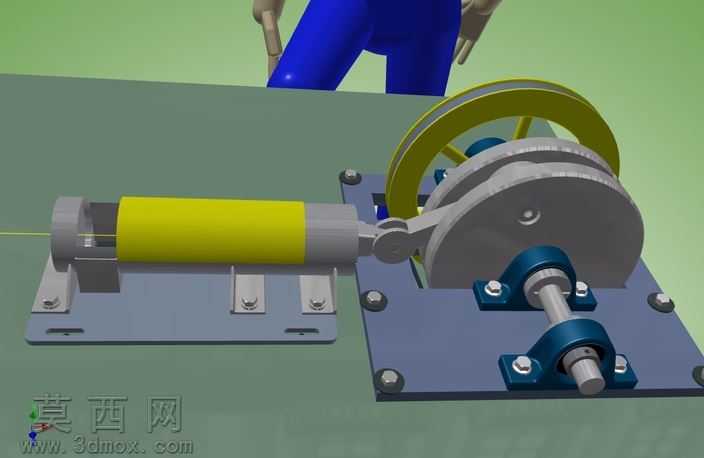

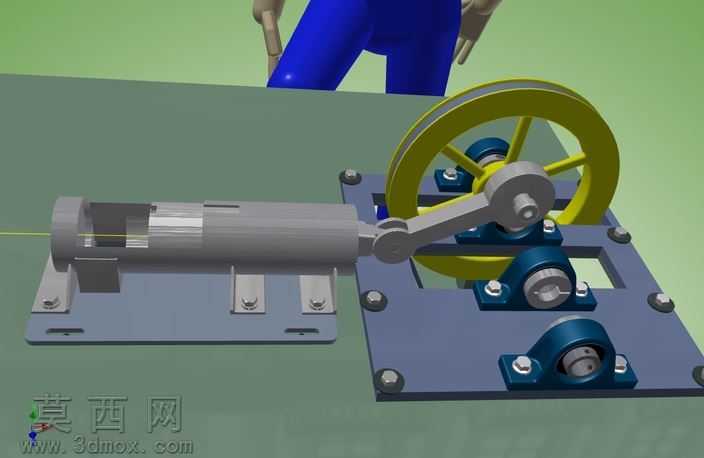

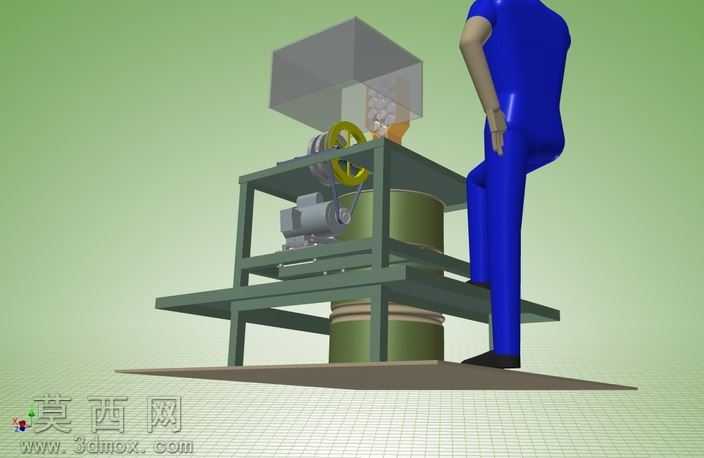

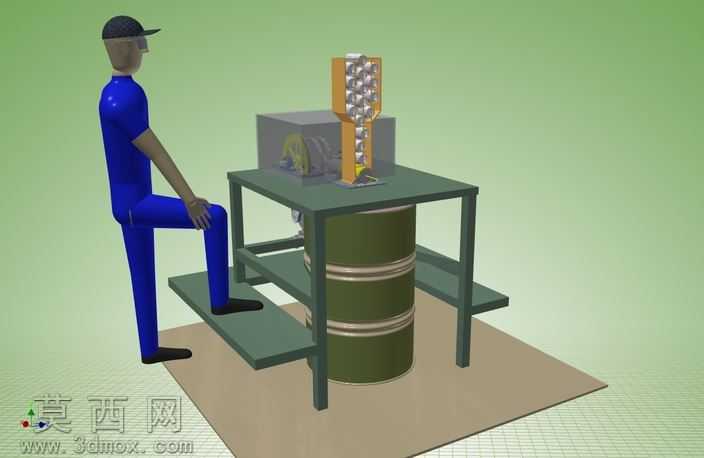

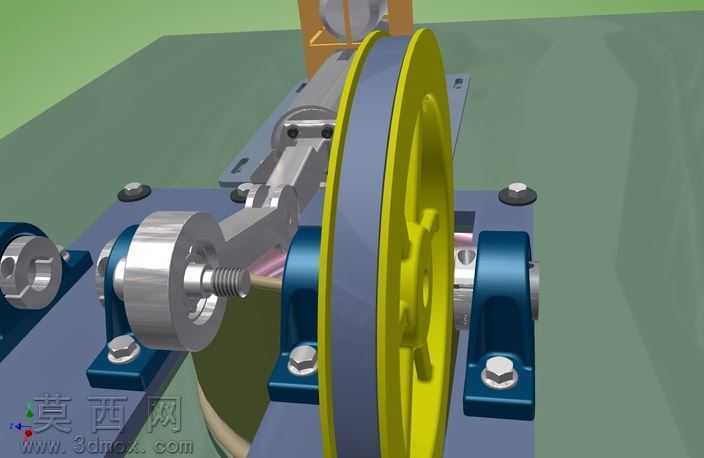

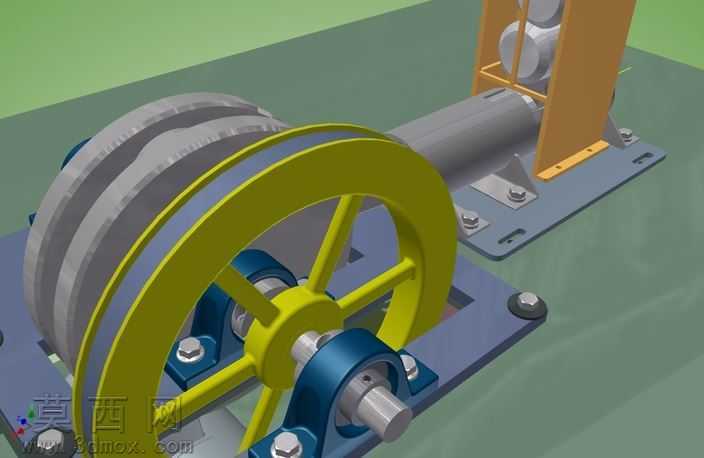

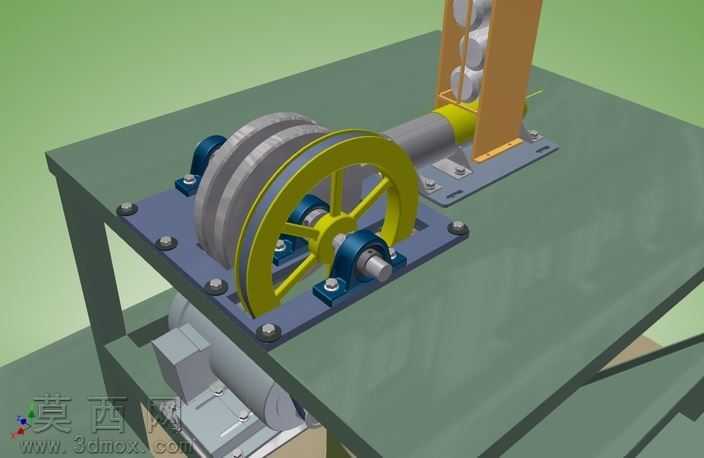

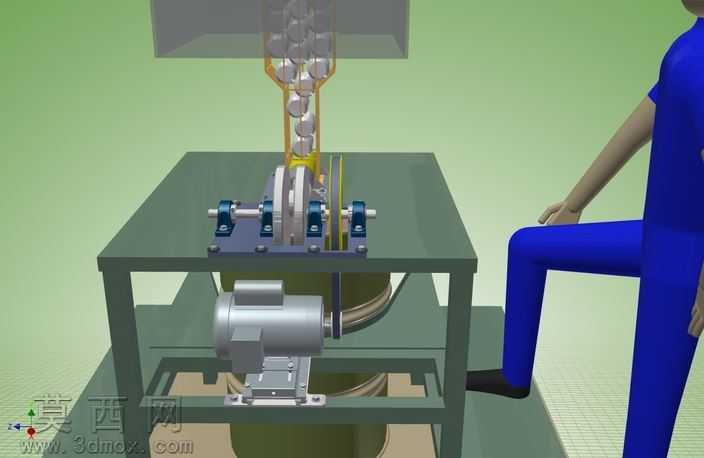

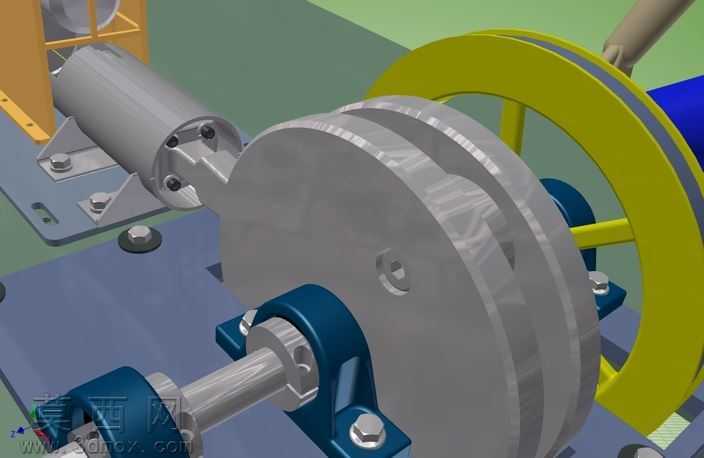

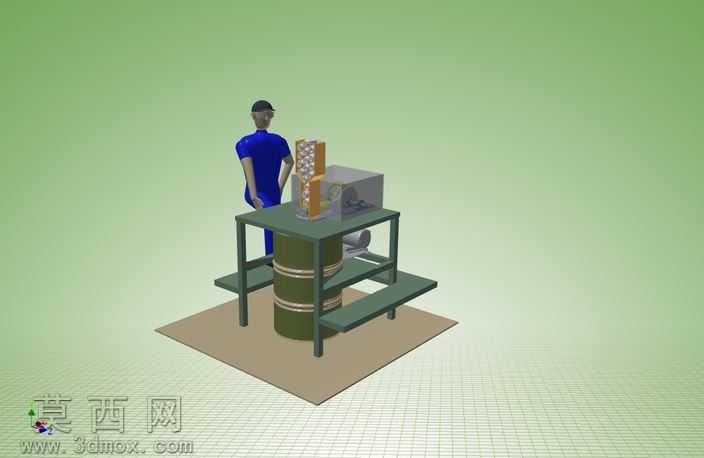

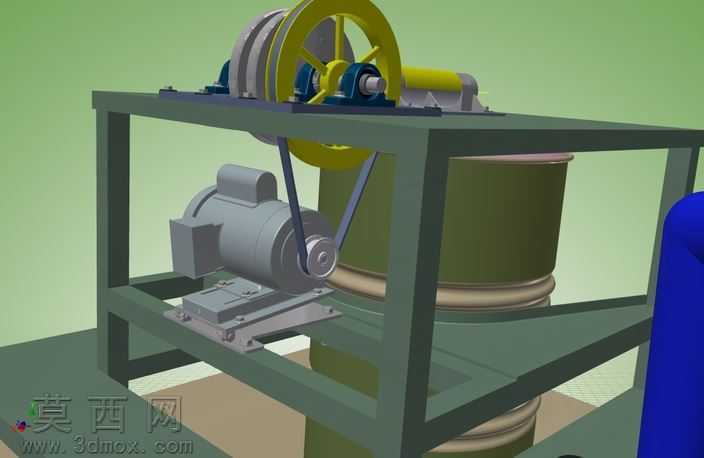

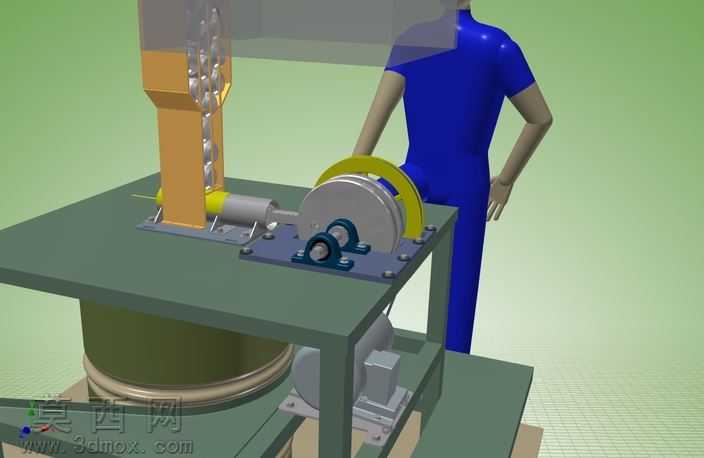

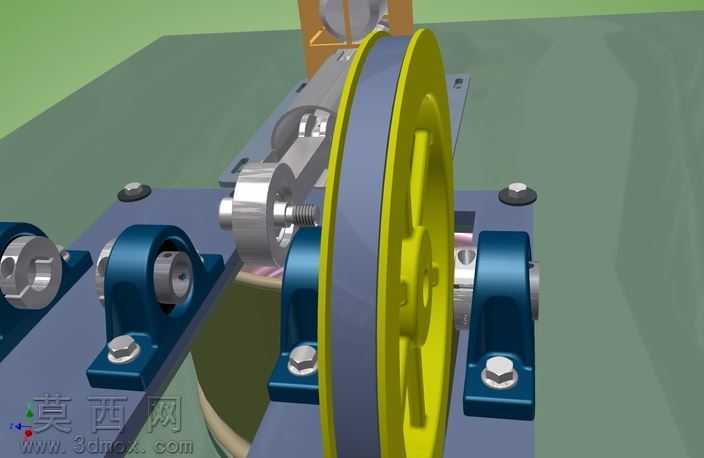

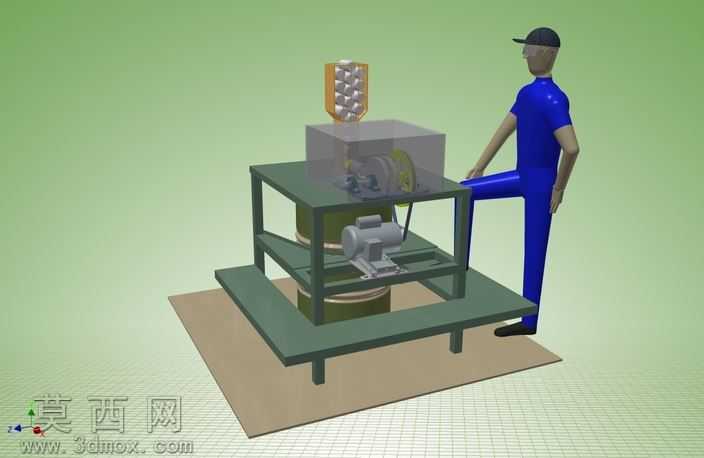

本作品为脚踏式易拉罐破碎设备的三维设计方案，采用Autodesk Inventor完成全参数化建模，整体围绕小型固废回收场景的使用需求展开设计。建模阶段严格遵循机械设计公差规范，对设备各组成部件进行1:1等比例构建，首先完成主体支撑框架的型材搭建，采用标准方钢焊接结构的参数化建模，框架设置三层承载结构，上层用于安装破碎执行机构与进料导向组件，中层设置脚踏传动的限位导向结构，下层预留标准工业油桶的放置空间，可直接承接破碎后的金属物料，无需额外配置接料容器。破碎执行机构采用垂直冲压式结构设计，进料通道设置多组定位导向槽，可适配不同规格的易拉罐类薄壁金属容器，冲压头采用阵列式凸点结构设计，可在冲压过程中对罐体实现多点施压，避免罐体受压弹射的安全隐患，同时保证罐体被充分压溃，最大化压缩物料体积，减少存储占用空间。脚踏传动结构采用杠杆增力原理设计，踏板位置设置符合人体工程学的站立操作高度，配套设置辅助站立的侧方脚踏平台，操作时操作人员单脚踩踏即可完成破碎动作，无需外接电源或气动动力源，适配无供电的零散回收场景使用。渲染阶段采用工业级材质赋予，框架结构赋予哑光金属钢材材质，冲压组件赋予淬火合金钢材质，接料油桶赋予军绿色工业涂装金属材质，配套的人体操作模型采用标准工装面料材质，场景地面采用防滑工业地坪材质，通过三点布光方案清晰展现设备各部件的装配关系与操作姿态，所有部件均设置完整的装配约束关系，可直接用于运动仿真验证，验证脚踏行程与冲压行程的匹配度，确保操作过程无结构干涉，传动效率满足手动操作的施力需求，整体结构无冗余设计，零部件均采用常规标准型材与机加工件，加工制造成本低廉，适合小型回收站、社区便民回收点等场景使用。
