复摆颚式矿石破碎设备三维结构模型

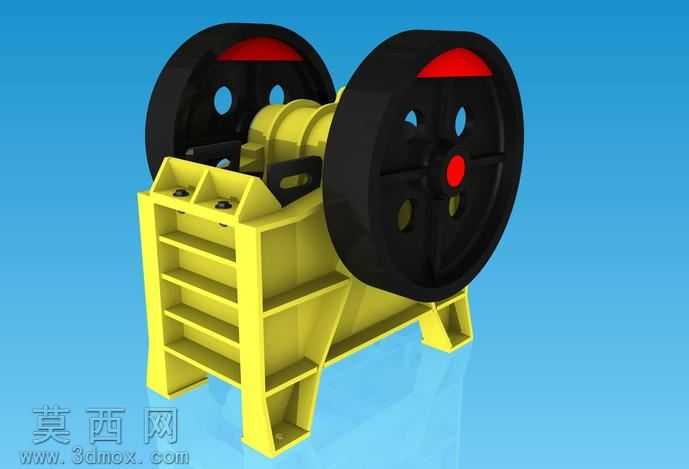

本模型为复摆颚式破碎机的完整三维结构模型，在三维建模过程中严格遵循矿山破碎设备的实际设计规范，首先从核心功能结构入手完成整体框架搭建：先构建焊接式机架主体，机架采用加强筋分层排布的箱型结构，建模时逐一绘制每道加强筋的拉伸草图，通过布尔运算完成机架各焊接板块的拼接，还原实际设备中机架承受高强度冲击载荷的结构特性，机架底部的支撑脚也按照实际安装尺寸做了定位孔与安装面的细节处理。随后完成动颚部件的建模，动颚作为核心执行构件，建模时还原了其与偏心轴配合的轴孔结构、与肘板抵接的支撑槽结构，以及动颚正面用于安装颚板的螺栓孔位排布，确保动颚的摆动行程参数符合常规中小型颚破的设计范围。两侧的飞轮与带轮一体化结构是建模的重点部分，轮体采用轮辐式减重结构，均匀分布的减重孔通过圆周阵列命令快速生成，轮缘部分做了加厚处理以匹配实际飞轮储存转动惯量的功能需求，带轮的V型槽结构也按照标准传动带的尺寸做了精确的轮廓绘制，确保传动结构的参数合理性。动颚与定颚的破碎腔结构按照“上宽下窄”的曲线腔型设计，建模时调整了两颚板的夹角至合理的啮角范围，保证模拟破碎作业时物料不会向上滑脱。材质与渲染阶段，为机架、动颚等主体承载结构赋予亮黄色的重型机械涂装材质，调整材质的金属粗糙度与反光度，还原铸钢件喷涂面漆后的质感；飞轮与带轮部分赋予哑光黑色的铸铁材质，轮缘的配重标识块赋予醒目的红色警示材质，轴端的紧固部件赋予亮面金属材质区分功能部件；场景搭建采用渐变蓝色背景，添加柔和的环境漫反射光与定向主光源，调整阴影参数让模型的结构层次更清晰，各部件的装配缝隙、连接结构都能通过光影效果直观展现。整个建模过程采用自下而上的装配思路，所有配合关系都按照实际设备的运动约束设置，偏心轴与机架轴承位的转动配合、肘板与调整座的滑动配合、动颚的摆动约束都完全还原真实设备的运动逻辑，既保证了外观结构的高度还原，也能直观展现颚式破碎机通过动颚周期性往复摆动挤压破碎物料的工作原理，可用于矿山设备的结构教学、产品展示或初步方案设计参考。
