复摆颚式矿石破碎设备三维结构设计

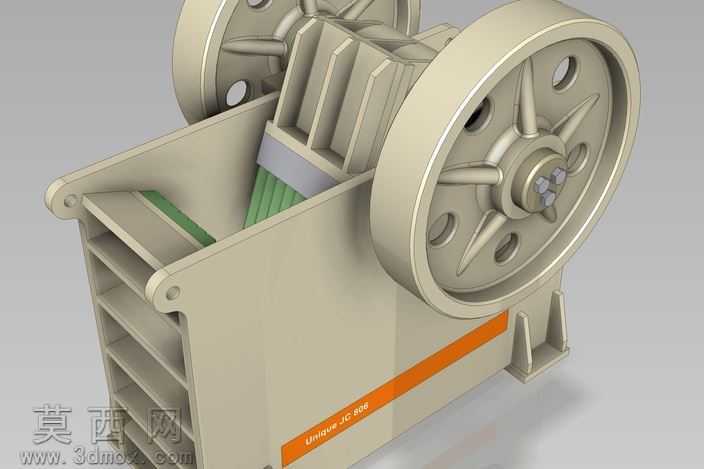

本作品为复摆颚式破碎机的三维参数化设计模型，建模过程严格遵循矿山破碎设备的实际工程设计规范，首先完成整体方案的结构拆解，将设备划分为固定机架、动颚部件、偏心轴传动组件、飞轮带轮组、侧护板、调节机构、推力板支座七大核心模块，在三维建模环境中先以基准面、基准轴搭建全局定位坐标系，确保各部件装配基准统一，避免后续装配出现干涉错位问题。建模阶段对机架部分采用实体拉伸结合加强筋阵列的方式完成，还原了机架侧壁的多层加强肋结构，保证机架承载强度的结构特征得到准确复现；动颚部件的建模重点还原了动颚体的倾斜安装角度、颚板的安装槽位以及与偏心轴配合的轴孔结构，对颚板表面的破碎齿形采用阵列特征完成，还原了齿形的排布角度与凸起高度，符合实际破碎作业中物料咬合的力学设计要求。传动部分的两个飞轮采用旋转凸台建模，精准还原了轮辐的星形支撑结构、轮缘的加厚设计以及轴孔处的键槽定位特征，带轮与飞轮的同轴装配关系严格按照实际传动比对应的安装位置设定，三角带的建模贴合带轮槽型角度，还原了V带传动的张紧安装状态。材质渲染阶段，对机架主体采用哑光米灰色铸钢材质，添加细微的铸造表面颗粒质感，还原铸钢件的真实表面效果；飞轮、带轮等回转部件采用稍浅的金属灰材质，突出机加工面与铸造面的质感差异；机身侧面的标识条采用醒目的橙色哑光漆材质，与主体灰色形成视觉区分，提升模型的辨识度；颚板破碎齿部分采用高锰钢特有的暗金属质感，突出耐磨部件的材质特性。设计过程中重点验证了动颚的摆动行程参数、破碎腔的啮角设计、排矿口的调节空间，确保各运动部件在极限摆动位置不会发生结构干涉，整体模型完整还原了颚式破碎机的工作结构原理，可用于设备结构教学、方案展示以及后续的工程图导出、运动仿真分析使用，清晰呈现了复摆颚破依靠动颚周期性往复摆动挤压破碎物料的核心结构逻辑。
