多芯位矩形电连接器接插件结构设计

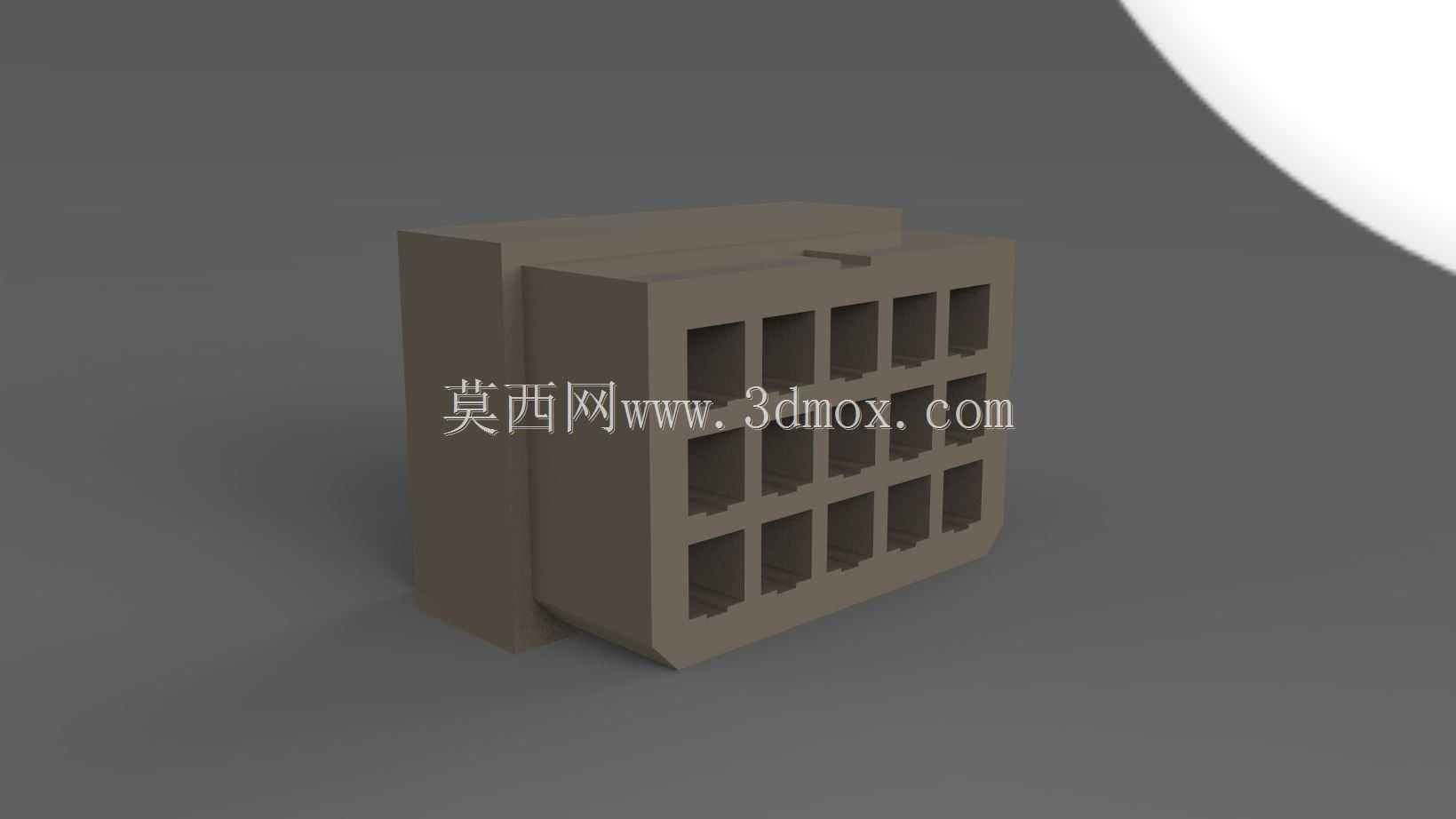

这款多芯位矩形接插件是低压电控回路中线束对接的核心基础部件，日常在低压配电柜二次回路、小型自动化设备控制信号传输、家电内部控制线束连接场景中大量使用，主要承担多组导线的快速对接、端子绝缘隔离、防松脱定位的功能，避免多芯线束对接时出现错接、松脱、线芯短路的问题。从结构设计来看，整体采用矩形绝缘基座结构，外壳选用绝缘阻燃工程塑料材质，基座上规则排布三行五列共十五个方形端子腔，每个腔体对应一个独立的压接端子安装位，腔体之间设置等厚度的绝缘隔筋，隔筋厚度经过耐压核算，可满足相邻端子间AC500V的绝缘耐压要求，避免相邻线芯之间出现爬电击穿问题。基座尾部设置导向止退结构，端子压接线芯后从尾部插入腔体，到位后会被腔体内的弹性卡扣锁止，正常拉扯线束时不会出现端子退针脱出的问题，前端设置与公端插头匹配的导向倒角，对接时可自动校正对位偏差，降低现场装配的对位难度，即使是没有经过专业培训的装配人员，也能快速完成公母端的插接作业。安装边界方面，基座背部设置了两个对称的安装固定柱，可直接卡入设备面板的对应安装孔内，不需要额外的螺丝固定，安装孔的中心距与基座整体外形尺寸匹配常规15芯矩形连接器的通用安装尺寸，可直接替换市面上同规格的现有接插件，不需要修改设备面板的开孔尺寸，降低存量设备的维护替换成本。设计过程中重点考虑了现场使用的防误插需求，基座一侧设置了不对称的定位凸台，只有公端插头对应位置的凹槽与凸台完全对位时才能完成插接，从结构上避免了错插导致的回路短路问题，同时基座外壁设置了防滑纹理，插拔作业时手部不易打滑，即便是在设备内部狭小的操作空间内，也能单手完成插拔操作。每个端子腔的内部尺寸经过公差匹配设计，适配常规0.5-1.5平方毫米线径的冷压端子，端子插入后腔体与端子外壁的间隙控制在0.1毫米以内，既可以保证端子插拔顺畅，又能避免端子在腔体内出现晃动导致的接触不良问题，基座的绝缘材质可在-20℃到85℃的环境温度范围内长期工作，满足大多数工业电控场景的环境使用要求，不会因为温度变化出现材质脆化、绝缘性能下降的问题。
