V型排列多缸汽车动力总成结构展示

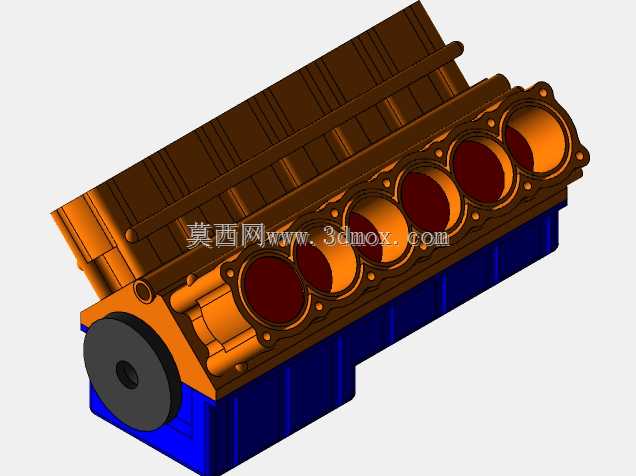

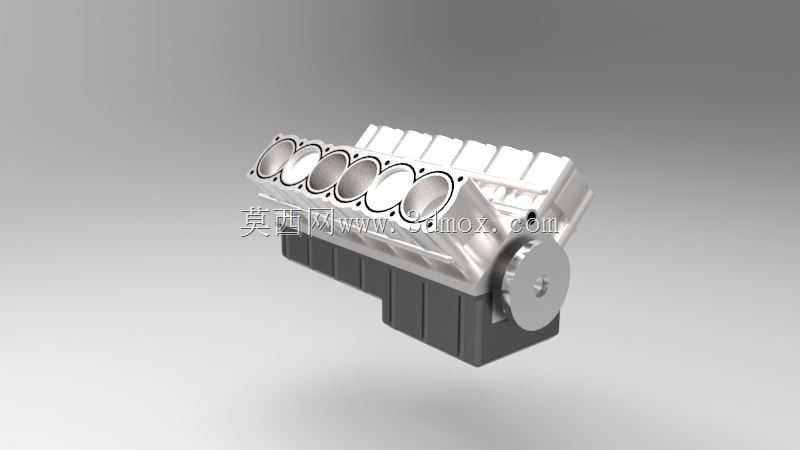

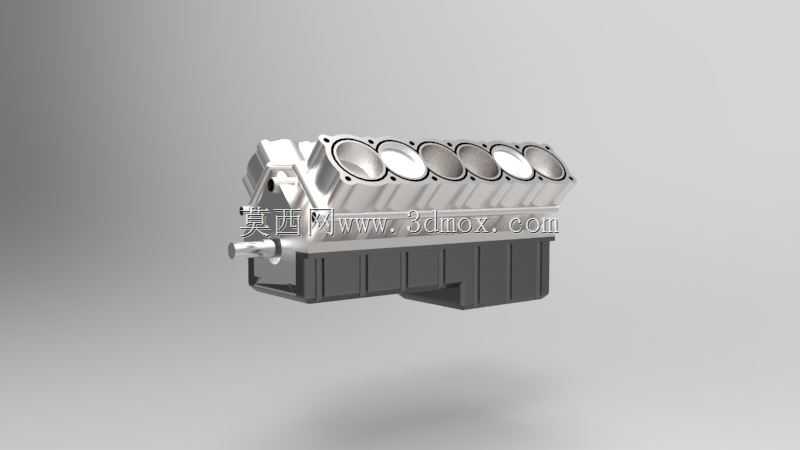

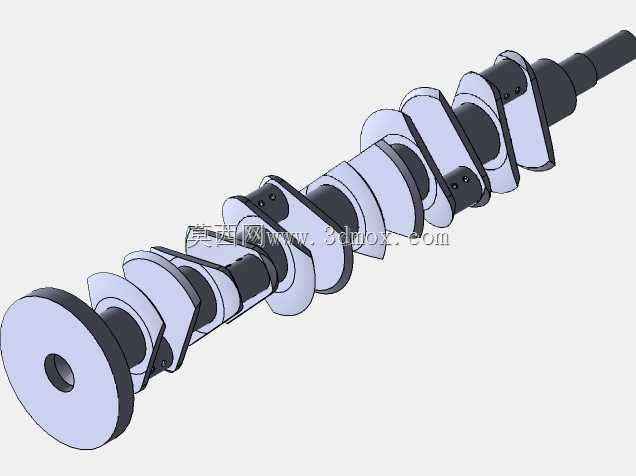

　　在整车动力系统开发流程里，这类V型多缸动力单元的三维结构，是底盘总布置、附件匹配、性能仿真环节的核心参考载体，不同于直列缸体的狭长布局，V型夹角的缸体排布能在缩短整机轴向长度的同时，降低动力总成的整体重心高度，适配前置后驱、高端乘用车型的机舱布局需求，给转向机构、悬架塔顶、冷却模块留出充足的安装间隙。从实际装车用途来看，该动力单元负责将燃油燃烧的热能通过曲柄连杆机构转化为旋转机械能，为整车行驶、附件驱动提供动力输出，缸体两侧成角度布置的气缸，能平衡往复运动的一阶二阶惯性力，让高转速工况下的整机振动幅度控制在驾乘可接受的范围内，减少悬置系统的隔振压力。从结构设计逻辑来看，建模阶段优先确定了曲轴的回转中心作为整机装配基准，

　　两侧缸体的夹角精度直接影响活塞连杆组的运动轨迹，若夹角偏差超过设计阈值，会出现活塞偏磨、连杆受力异常的问题，建模时每一个气缸的缸套中心线都与曲轴连杆轴颈的回转轨迹做了运动干涉校验，确保活塞在上止点、下止点位置时，与缸盖燃烧室、曲轴平衡块的间隙符合工程设计要求。上部的缸盖部分集成了进排气道、气门安装座、凸轮轴轴承位的结构，建模时同步考虑了火花塞/喷油器的安装空间，以及冷却水道、润滑油道的走向，避免后续做流体仿真时出现流道截面积突变、流动死区的问题；下部的油底壳采用了深浅腔的结构设计，在车辆急加速、急制动、大角度侧倾的工况下，能保证机油集滤器始终浸没在机油液面以下，避免机油泵吸入空气造成润滑系统失压。从安装边界来看，

　　整机的前端轮系侧预留了发电机、空调压缩机、水泵、正时罩盖的安装定位面，所有安装孔位的坐标都与悬置支架、附件支架的安装点做了同轴度匹配，缸体两侧的发动机悬置安装位的强度支撑结构做了加厚处理，能承受整机输出峰值扭矩时的反作用力矩，避免长期运行后出现安装位开裂的问题；飞轮端的连接法兰尺寸匹配手动、自动变速箱的输入轴定位要求，法兰端面的平面度、定位销的位置度都按照动力总成对接的公差要求做了结构约束，减少总装环节的对接难度。在做三维结构建模时，没有刻意简化内部的活塞环槽、连杆大头的剖分面、主轴承盖的定位结构这些细节，因为这些结构直接决定了后续做运动仿真、有限元强度分析的结果准确性，比如活塞环槽的宽度、深度尺寸，直接关联活塞环的密封性能，

　　若建模时简化掉环槽结构，仿真计算的缸压泄漏量、机油消耗量结果就会完全偏离实际值；连杆大头的剖分面采用斜切口设计的结构，也在模型里做了完整还原，这种结构能让连杆大头在穿过气缸套时不需要额外扩大缸径，在保证连杆强度的前提下控制缸体的整体宽度。另外，整机的外部轮廓尺寸充分考虑了整车机舱的Z向高度限制，气门室盖的最高点与机舱盖内板的预留间隙满足整车碰撞、NVH隔振的设计要求，排气歧管的安装侧预留了三元催化器、氧传感器的安装空间，避免后续排气系统布置时出现与周边线束、管路的干涉问题；进气侧的进气歧管安装面的角度，也匹配了增压车型中冷器管路的走向，给进气系统的布置留出足够的弯曲半径，减少进气阻力。在实际的工程应用中，这类三维结构模型除了用于前期的总布置校验，还能作为工艺部门制定机加工工艺、装配工艺的参考，比如缸体的主轴承孔、缸套孔的加工顺序，装配环节活塞连杆组的装入角度，都能通过三维模型做虚拟装配验证，提前发现工艺上的干涉问题，减少实际试制阶段的改模成本。
