工业加热炉用栅格状炉排承载结构

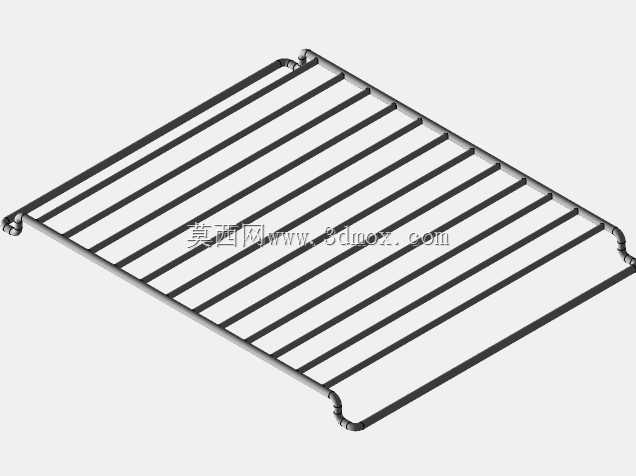

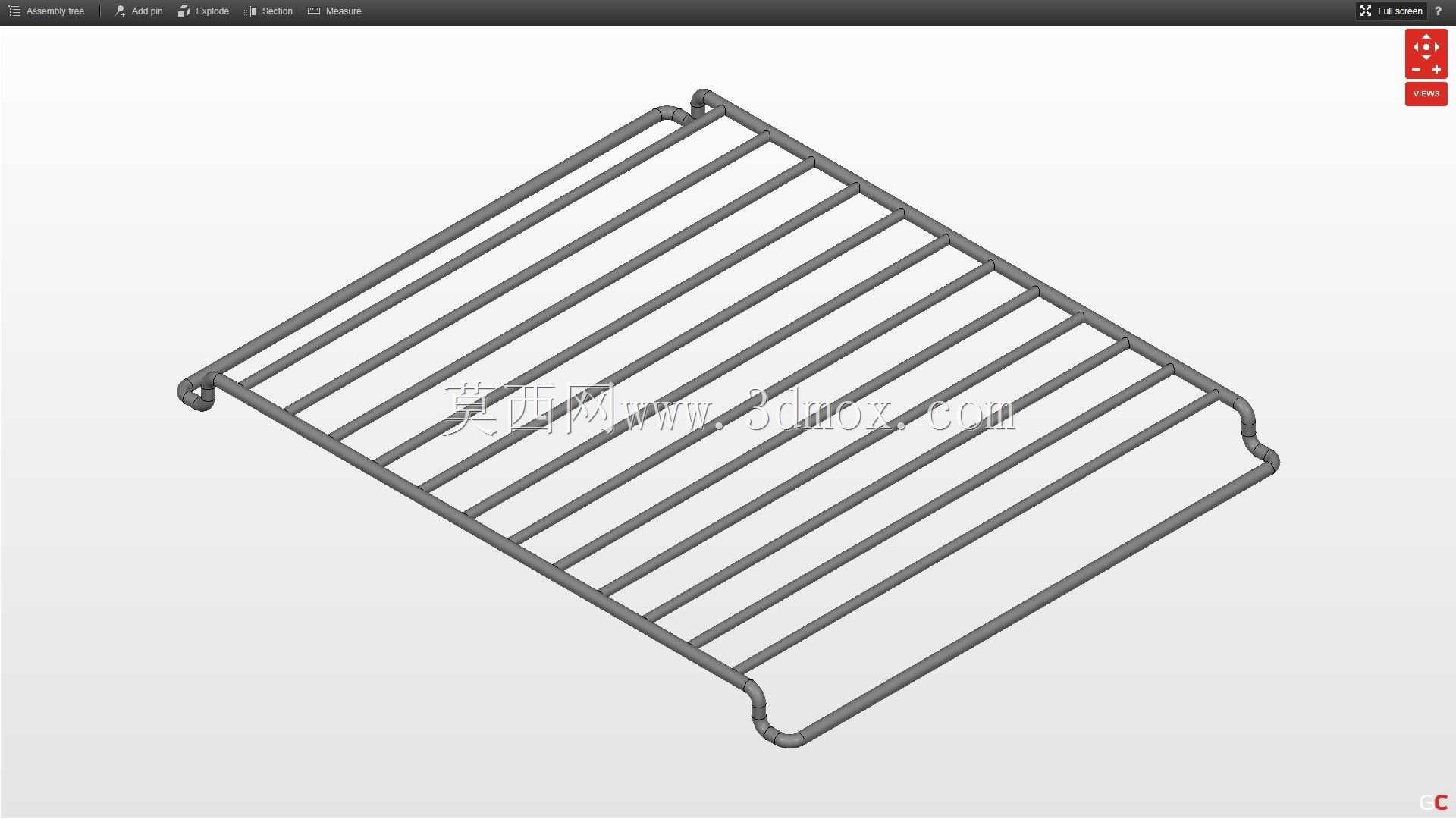

　　在工业热处理、小型燃煤加热炉、实验室箱式电阻炉以及食品加工烘焙设备的炉膛内部，炉排是承担物料承载、通风布气、热量传导的核心基础构件，本次设计的栅格状炉排结构，正是针对中小型间歇式作业炉的工况需求完成的结构方案。不同于大型链条炉排的连续传动结构，这款固定式栅格炉排采用圆钢弯折焊接的整体式结构，安装时直接搭放在炉膛两侧的耐火砖支撑凸台上，不需要额外的复杂固定连接件，日常维护更换时只需直接抬出即可，适配炉膛宽度在400-600mm区间、深度在500-700mm区间的中小型炉体，安装时需要预留单侧3-5mm的热膨胀间隙，避免高温工况下构件热胀变形挤压炉膛耐火层造成结构损坏。

　　从功能设计层面来看，炉排的栅条间隙控制在12-15mm区间，这个尺寸区间经过多轮工况验证：既可以保证被加热的小型工件、块状燃料不会从间隙掉落，又能给下部送风留出足够的通流面积，保证燃烧过程的氧气供给或是热风循环的气流通畅，减少通风阻力带来的能耗损失。栅条整体采用等间距平行排布，每根栅条的两端通过弯折成型的边框连为整体，边框位置设置了向上弯折的限位挡边，一方面可以避免放置在炉排上的工件、物料托盘在推送过程中从侧边滑落，另一方面弯折结构相当于给整体框架增加了加强筋，能够提升整个炉排的结构刚性，减少高温下长期承重带来的蠕变变形。

　　设计过程中优先考虑了高温工况下的结构稳定性，所有弯折位置都采用了圆角过渡，避免直角弯折带来的应力集中问题，要知道在反复加热冷却的热循环工况下，应力集中位置很容易率先出现开裂失效，圆角过渡的结构可以大幅降低热应力峰值，延长构件的使用寿命。栅条选用的等直径圆钢截面，相比扁钢截面的炉排，圆钢的受热膨胀变形更均匀，而且物料与栅条的接触面积更小，能够减少热量通过接触位置的无效传导，同时圆钢表面不容易粘结燃烧残渣或是工件氧化皮，日常清理时只需简单敲击震落即可，维护难度更低。

　　在实际应用场景中，这款炉排不仅可以用于小型锻造加热炉、热处理回火炉的工件承载，也可以适配商用烘焙烤箱、食材熏烤炉的置物架使用，只需要根据接触介质的不同调整对应材质即可：接触燃煤燃烧工况选用耐热铸铁或是高铬耐热钢，接触食品加工工况选用304或是316食品级不锈钢，结构本身不需要做大幅改动，通用性极强。安装时需要注意炉排的放置平面度，整体平面度误差控制在2mm以内，避免局部位置凸起影响工件放置的稳定性，同时要保证炉排下方的风室空间无遮挡，让气流可以均匀穿过每一处栅格间隙，避免出现局部燃烧不充分、局部温度不均的问题。

　　从结构受力角度分析，每根栅条作为简支梁承受竖向载荷，按照均布载荷计算，单根栅条可以承受不超过15kg的集中载荷，完全满足中小型工件的承载需求，整体框架的焊接位置都采用了满焊工艺，避免虚焊导致的结构散架，焊后需要做整体去应力处理，减少焊接残余应力在高温工况下释放带来的结构变形。边框两端的下弯折结构刚好可以卡在炉膛支撑凸台的外侧，起到横向限位的作用，不需要额外设置定位销或是螺栓固定，安装拆卸都极为便捷，适合需要频繁清理炉膛、更换炉排的作业场景。
