自行车用通风散热盘式制动刹车盘结构

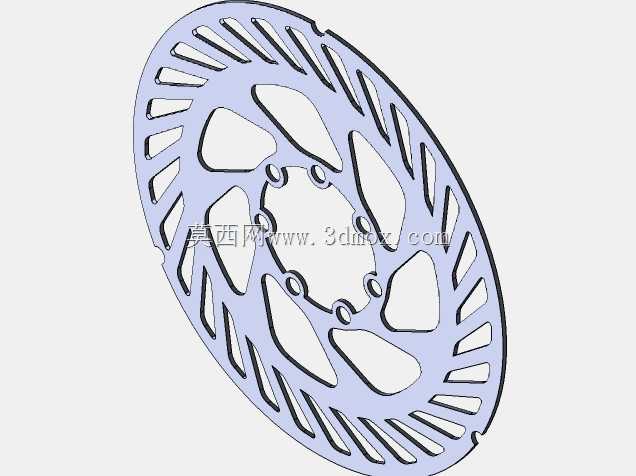

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动系统的可靠性直接决定骑行安全边界，盘式制动结构相较传统圈刹，摆脱了轮圈沾水、沾泥后制动效能骤降的问题，在复杂路况下的制动稳定性优势明显，是目前中高端自行车的主流制动配置。这款制动盘作为盘刹系统的核心摩擦承载部件，在设计阶段首先要平衡散热效率、结构强度与轻量化三者的矛盾——骑行过程中夹器夹紧制动盘产生的摩擦力会转化为大量热能，若热量无法快速散出，会引发制动热衰减，严重时甚至会导致制动失效，因此盘面采用了多组镂空流道设计，镂空区域沿盘体周向均匀排布，骑行时轮组带动盘体旋转，气流可顺着镂空槽快速穿过盘面，带走摩擦产生的热量，同时镂空结构也能有效降低盘体自重，减少轮组转动惯量，

　　提升骑行时的加速响应性。从安装边界来看，盘体内圈设置了标准六孔安装位，孔位间距匹配主流自行车花鼓的碟刹安装座尺寸，安装时只需将盘体定位孔与花鼓安装凸台对齐，按对角线顺序锁紧固定螺栓即可，可适配市面上绝大多数山地车、公路车、通勤电动车的碟刹花鼓，无需额外改装转接部件。盘体的摩擦面采用平面度严格控制的环形工作面，工作面宽度匹配常见的双活塞、单活塞碟刹夹器来令片尺寸，保证夹器夹紧时来令片与盘面完全贴合，避免偏磨导致的制动异响、制动力不均问题。盘体的外缘做了圆弧过渡处理，没有尖锐棱角，既可以避免安装、维护过程中划伤操作人员，也能减少旋转过程中的风阻与气流紊流产生的异响。在结构强度设计上，盘体的支撑筋条沿径向呈流线型分布，

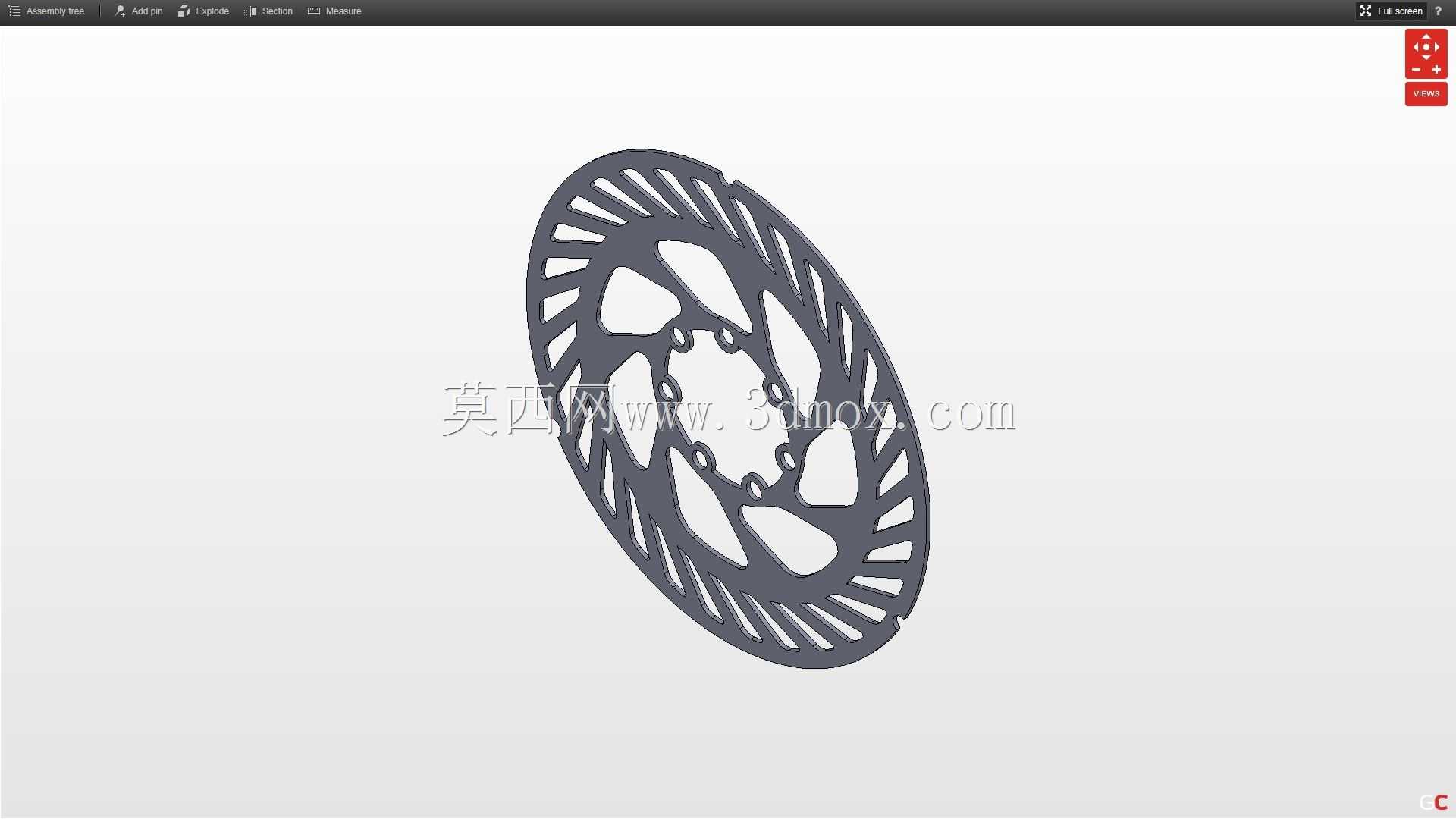

　　筋条连接内圈安装座与外圈摩擦工作面，既可以保证制动时夹器夹紧的力矩能均匀传递到花鼓，避免盘体受力变形，也能在紧急制动产生大冲击力时，通过筋条的微小形变吸收部分冲击载荷，防止盘体出现裂纹甚至断裂。实际使用场景中，这类制动盘需要应对雨天泥水侵蚀、长下坡持续制动高温、颠簸路面冲击等复杂工况，因此结构设计上在镂空槽的边缘都做了倒角处理，避免应力集中导致的盘体开裂，同时盘体的厚度控制在常规碟刹夹器的兼容范围内，更换时无需调整夹器间隙即可直接适配。从建模逻辑来看，整个盘体采用回转对称结构设计，先绘制盘体的外轮廓与内圈安装孔的基础草图，通过拉伸生成盘体基础实体，再通过周向阵列的方式生成所有镂空散热槽与支撑筋结构，最后对所有锐边做倒圆角处理，

　　还原实际加工的工艺特征，模型的安装孔位尺寸、摩擦面宽度、盘体整体外径都严格参照市售主流量产制动盘的实际参数设置，可直接用于制动系统的装配干涉检查、运动仿真验证，也能作为骑行配件改装、结构优化的设计参考。在装配验证环节，可将该制动盘模型与花鼓模型、夹器模型、轮组模型进行虚拟装配，检查盘体旋转时是否与夹器、前叉/后叉部件发生干涉，确认夹器的安装位置是否能保证来令片与盘面对中，提前发现结构匹配问题，减少实际打样、装配过程中的反复修改成本。针对不同使用场景的需求，该结构还可通过调整支撑筋的宽度、镂空槽的面积占比，适配不同载重、不同制动强度的使用需求，比如载重通勤车型可适当加宽支撑筋提升结构强度，竞速车型可加大镂空面积进一步降低自重。
