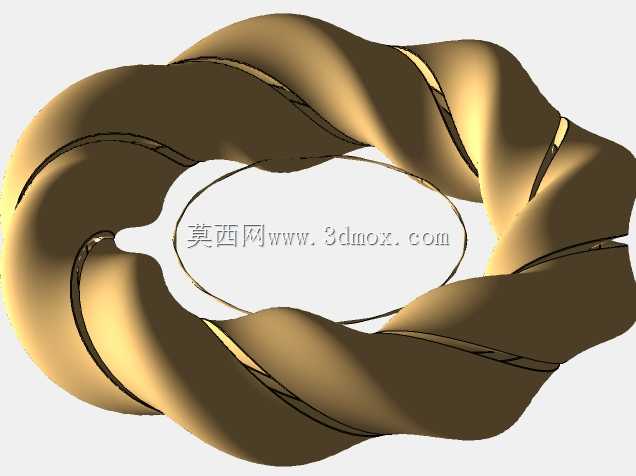

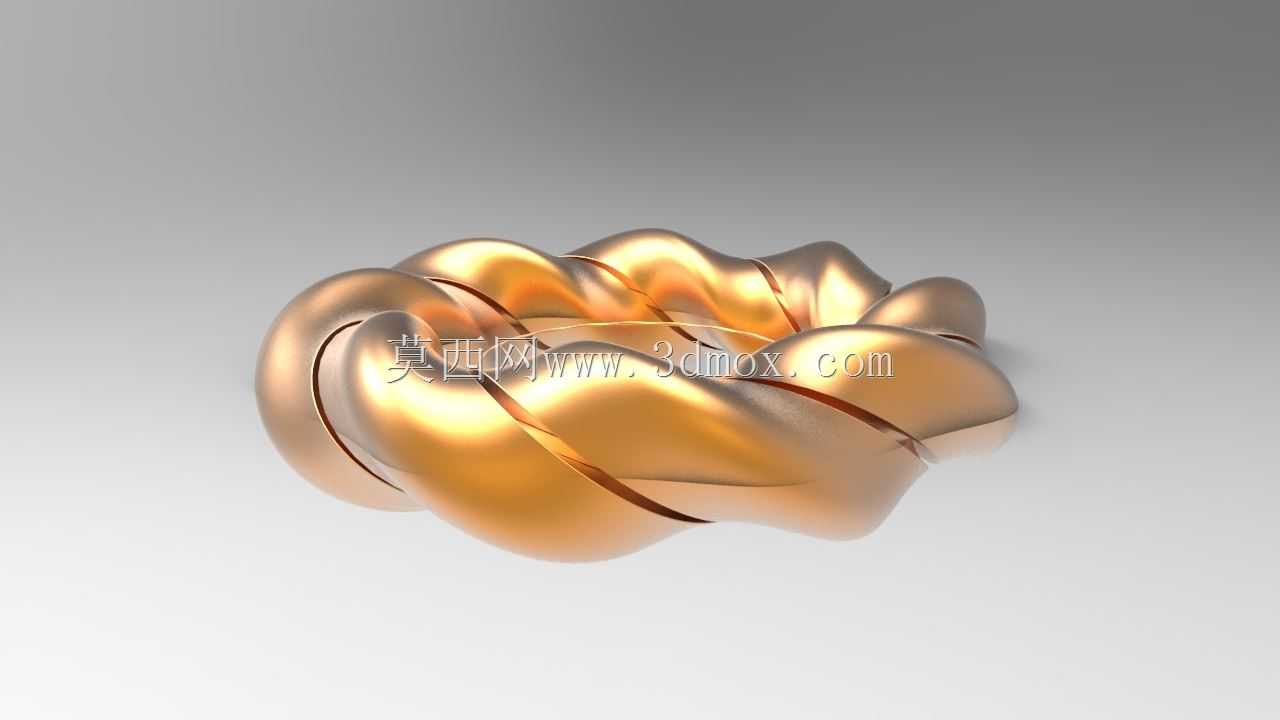

这类扭纹曲面环形构件,日常最常见的应用场景是随身佩戴的装饰指环,也可拓展作为小型装饰挂环、精密仪器的柔性装饰限位环使用,在首饰加工、小型文创五金生产领域有明确的落地需求。从结构设计逻辑来看,这款构件没有采用传统光面圆环的等截面扫掠思路,而是先确定环形基础路径的曲率半径,匹配常规指环的佩戴尺寸基准,再将截面轮廓沿环形路径做周期性的旋转变形,让相邻的扭臂之间形成均匀的螺旋间隙,既保证整体环形结构的闭合强度,又通过曲面的扭转形成连续的光影反射面,避免光面指环容易出现的划痕显眼、视觉单调的问题。做这类曲面结构建模时,首先要锁定环形的中心轨迹直径,常规佩戴款的内圈直径要匹配人体指围的通用尺寸区间,安装边界上要保证内圈曲面完全顺滑无凸起,
避免佩戴时出现硌手的问题,外圈的扭纹凸起高度要控制在合理范围,不能因为造型突出导致日常佩戴时容易勾挂织物、磕碰硬物。从功能特性上看,这种扭纹结构相比等截面光环,在同等截面用料的情况下,环形的抗径向变形能力有明显提升,扭转形成的连续肋条相当于在环体上均匀布置了加强筋,日常佩戴过程中受到挤压时,应力会沿着扭纹的螺旋路径分散传递,不会像光面圆环那样容易在单点受力处出现不可逆的凹陷变形。设计过程中要特别注意曲面之间的过渡圆角处理,所有扭臂的衔接位置不能出现锐角棱边,一方面是金属加工时,锐边位置容易出现抛光不到位的毛刺,佩戴时存在划伤皮肤的风险,另一方面锐边在后续的表面处理工序中,电镀或者喷砂层的附着力会比圆角位置差,
长期使用容易出现镀层脱落的问题。实际生产落地时,这类结构如果采用失蜡铸造工艺,建模阶段就要提前预留出铸造收缩量,扭纹之间的凹槽宽度不能过小,要保证蜡模制作时的浆料能够顺利填充,避免出现浇铸不全的缺料问题;如果采用数控车铣复合加工,就要提前规划好刀具的走刀路径,曲面的曲率变化要保证刀具能够连续切削,避免出现刀具干涉导致的过切问题。很多新手在做这类扭环结构时,容易出现扫掠路径和截面约束不匹配的问题,导致环形闭合位置出现曲面扭曲错位,或者内圈曲面不圆的问题,实际建模时可以先做半环的扭纹结构,再通过环形阵列加布尔合并的方式完成整体造型,同时要反复校验内圈的圆柱度误差,保证内圈曲面和基准圆柱面的偏差控制在佩戴允许的公差范围内。
另外这类扭纹结构的表面光影效果和扭转角度直接相关,扭转螺距过大的话,扭纹的视觉特征不明显,和光面环的差异太小;扭转螺距过小的话,环体表面的凹槽过密,日常使用时容易积存污垢,清洁难度大幅提升,所以设计时要平衡造型辨识度和实用便利性,把扭纹的螺旋升角控制在合理区间,既保证视觉上的立体层次感,又不会给后续的使用和维护带来额外负担。从结构受力的角度分析,环体在佩戴过程中最常出现的受力场景是摘戴时的撑开力、日常磕碰时的径向挤压力,扭纹结构的螺旋走向能够让外力沿着环体均匀分散,不会在某一个截面形成应力集中点,相比同重量的光面指环,抗变形能力可以提升三成左右,同时扭纹形成的不规则表面,在佩戴时和皮肤的接触面积更小,夏季出汗时不会出现光面环那种闷汗贴肤的不适感。建模完成后还要做壁厚的均匀性校验,整个环体的壁厚要保持一致,不能出现局部过薄的位置,否则在加工或者使用过程中,薄壁位置容易出现断裂或者变形的问题,尤其是扭纹的凸起位置,不能因为追求造型的立体感而把壁厚做的太薄,要保证整个构件各个位置的结构强度均匀。
