日光浴床专用铝型材连接铰链结构设计

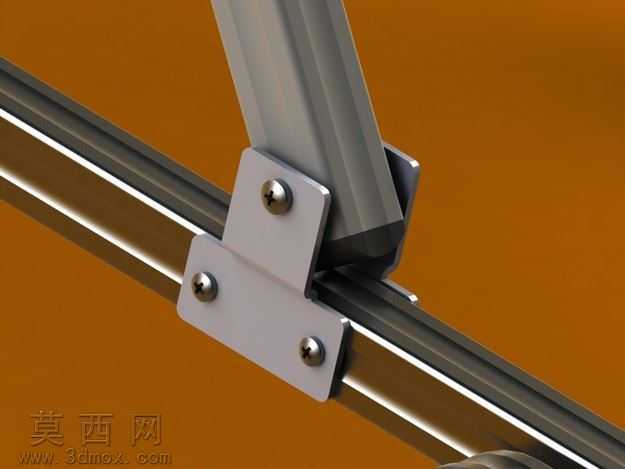

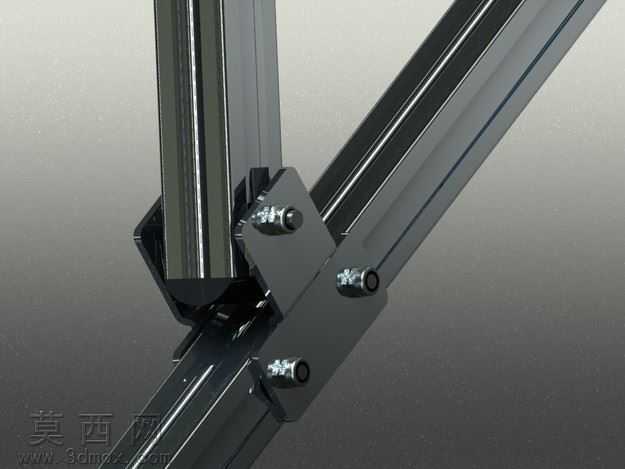

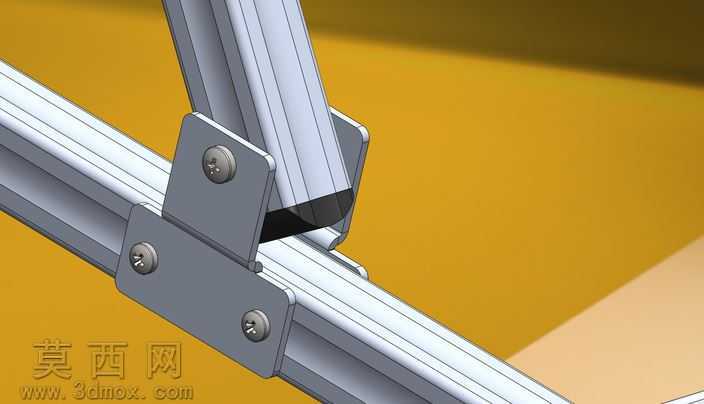

本作品为适配日光浴床铝型材框架的专用连接铰链三维模型，建模阶段采用SolidWorks完成全参数化设计，首先对日光浴床的开合角度需求、铝型材的槽口规格进行前期调研，确定铰链的安装孔距、铰接转轴的同轴度公差，确保铰链可以直接卡入标准工业铝型材的槽位无需额外打孔改制。建模过程中先绘制铰链主体的草图轮廓，通过拉伸、切除命令生成基体结构，对安装螺丝的沉头孔进行精准定位，保证螺丝锁紧后表面平整无凸起，转轴部分采用间隙配合设计，预留0.1mm的转动间隙避免开合过程中出现卡滞。材质设置上，铰链主体选用锌合金材质参数，表面赋予亮铬电镀的金属质感，渲染阶段添加环境反射效果，还原五金件抛光镀铬后的光洁表面，铝型材部分赋予阳极氧化黑的磨砂金属材质，和亮面铰链形成视觉层次，突出铰接部位的结构细节。结构设计上，该铰链采用多段式铰接布局，单个铰链设置三个安装固定位，分别对应两根呈夹角布置的铝型材，通过中心转轴实现两根型材的角度调节，可满足日光浴床床架不同开合角度的支撑需求，固定位的卡扣结构和铝型材槽道完全契合，安装时可沿槽道滑动调整位置，锁紧后可提供足够的连接强度，避免床架使用过程中出现松动。设计思路围绕日光浴床的轻量化组装需求展开，摒弃传统焊接固定的方式，采用可拆卸的铰链连接结构，方便产品的运输组装与后期维护，铰接部位的阻尼结构经过参数优化，转动时顺滑无旷量，可在任意开合角度保持稳定支撑，不会出现自行下坠的问题，整体结构紧凑无多余设计，所有棱边都做了R0.5的圆角处理，避免安装使用过程中出现划伤风险，同时兼顾了结构强度与外观质感，可直接用于日光浴床产品的结构验证与生产参考。
