车载RFID读卡屏蔽固定金属支架结构

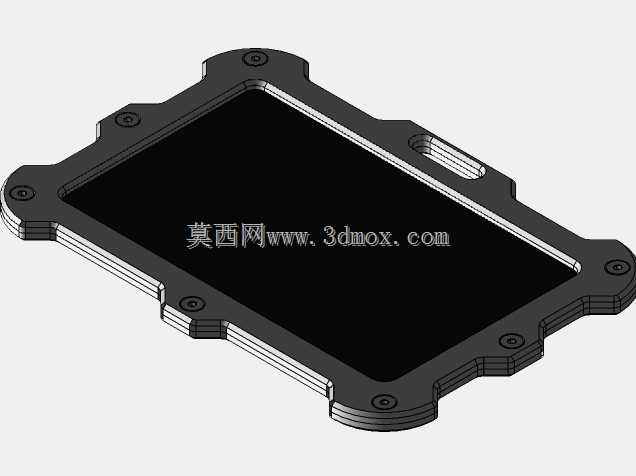

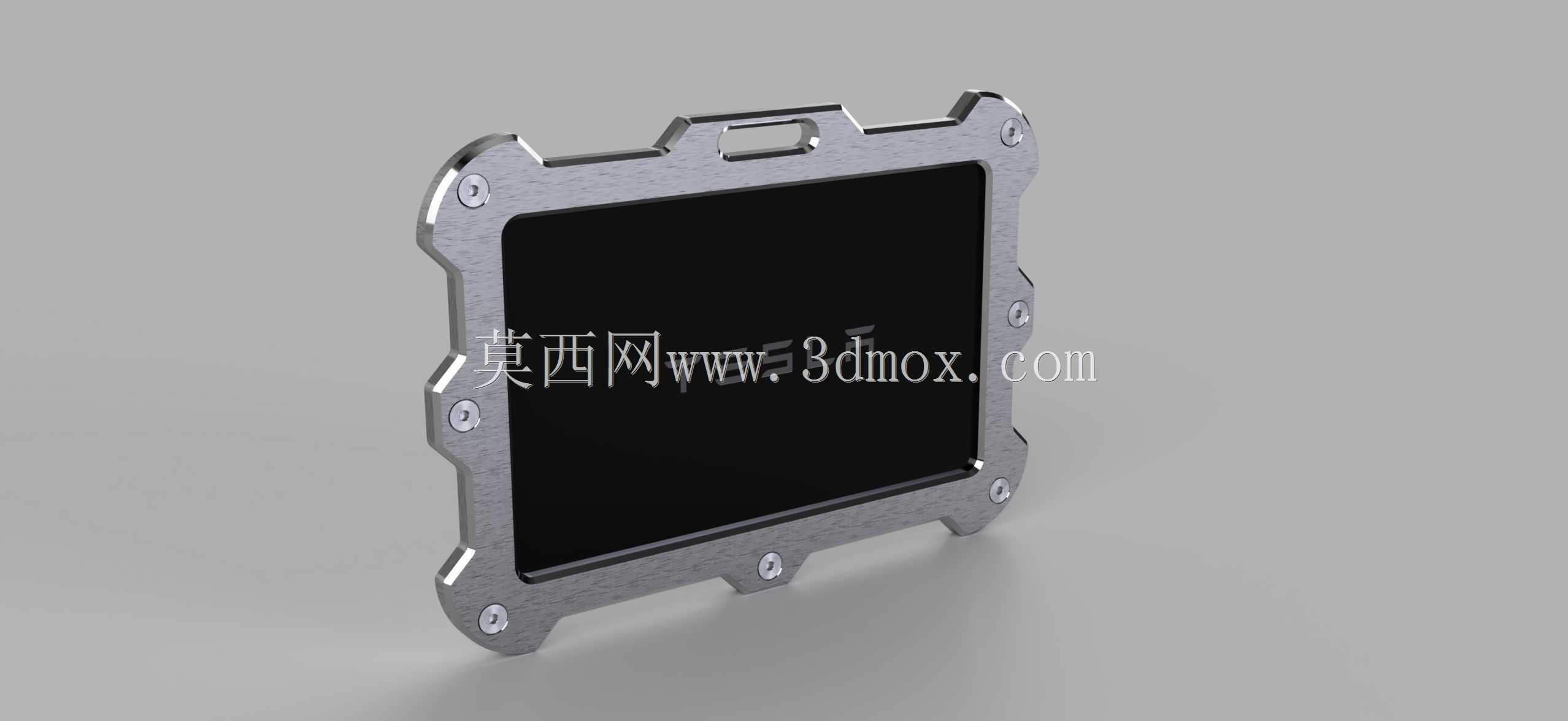

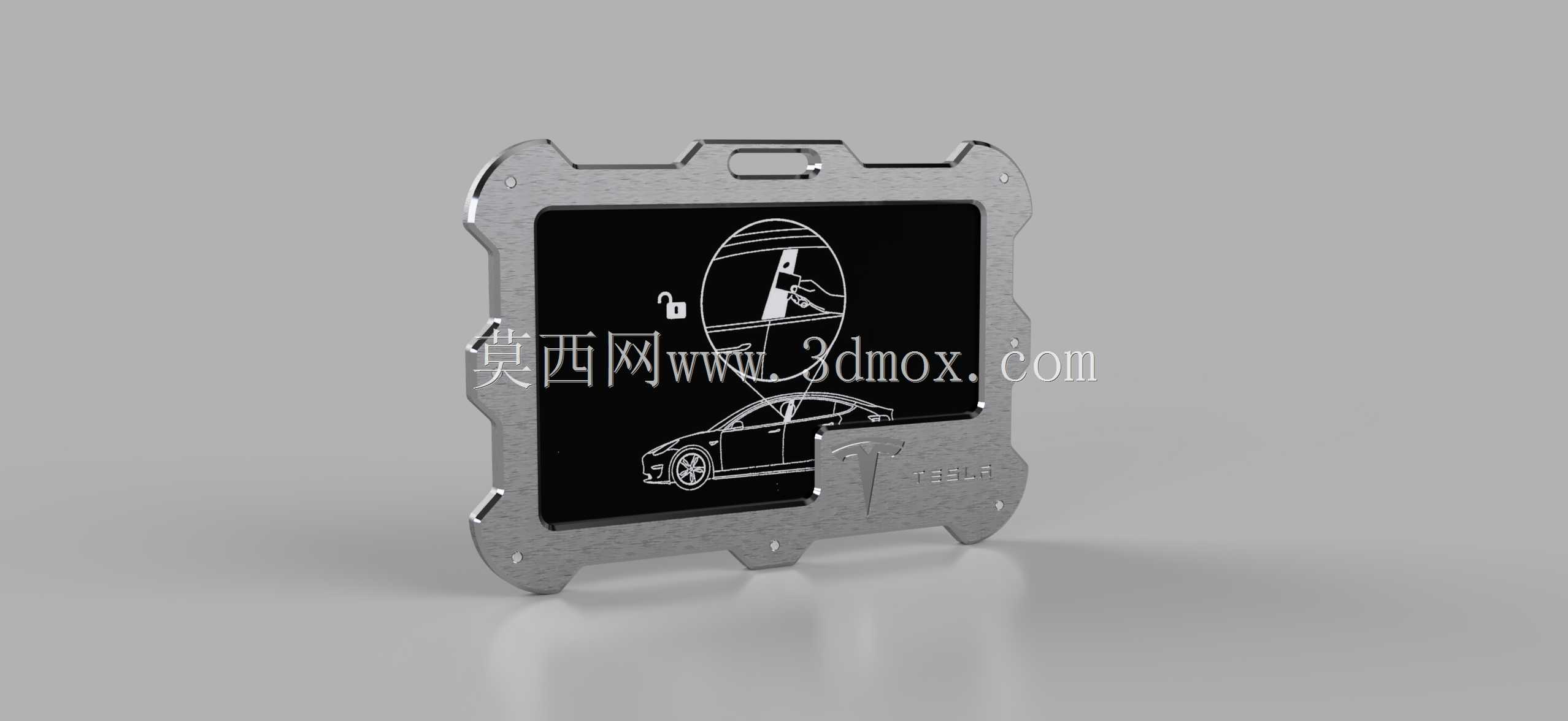

日常使用RFID门禁卡、车辆识别卡时，不少人都遇到过卡片从常规塑料卡座中滑出脱落的问题，尤其是车载场景下，车辆行驶产生的持续振动、颠簸，会让普通卡扣式卡座的固定效果大打折扣，卡片遗失后补办、重新授权的流程十分繁琐，这款金属固定支架正是针对这类实际使用痛点开发的结构件。从实际应用场景来看，该支架既可以作为普通RFID卡片的日常固定座，解决卡片滑脱丢失的问题，也可适配特定车型的车载RFID识别模块安装需求，作为屏蔽固定结构使用。设计过程中重点考量了材质对射频信号的影响：如果仅作为卡片固定支架使用，外壳部分需选用非金属材质加工，避免金属材质的电磁屏蔽效应抑制近场通信信号，保证读卡设备可以正常识别卡片信息；如果需要利用金属结构屏蔽杂散电磁波动，避免无关信号干扰车载RFID设备的正常读取，比如适配特定车型的3型识别模块安装场景，则可以直接选用不锈钢等金属材料加工，金属材质本身的屏蔽特性可以过滤多余的摆频电磁波，同时金属表面的拉丝、抛光处理能带来更具质感的视觉效果，兼顾车内装饰的美学需求。结构设计上，支架采用了带多安装孔的围边式框架结构，框架四周均匀分布沉头安装孔，既可以通过螺丝将支架整体固定在预设安装位，也可以通过框架顶部的挂装孔实现挂装固定，适配不同的安装空间需求。框架内圈设置了与卡片尺寸匹配的限位台阶，卡片装入后可以被台阶完全限位，不会因为振动出现横向滑移，配合框架正面的压边结构，可以完全限制卡片的纵向窜动，从根本上解决卡片从支架中滑出脱落的问题。安装边界方面，支架整体为矩形切角的扁平化结构，整体厚度控制在较薄的区间，不会占用过多安装空间，外轮廓的切角设计可以避免安装时与周边结构件产生干涉，适配车内中控台、侧边饰板等多种安装位置的空间条件。框架的边角都做了圆弧过渡处理，没有尖锐的棱角，安装和日常取放卡片时不会划伤手部，也不会刮伤周边的内饰件。针对射频适配的细节，支架在对应RFID卡片芯片的预设位置没有设置连续的金属遮挡结构，当选用金属材质制作屏蔽款支架时，也能保证卡片信号的正常读取，不会出现全金属包裹导致的读卡失败问题，同时金属框架可以屏蔽周边其他射频信号的干扰，提升读卡的稳定性，避免出现识别延迟、识别失败的情况。
